- Miejsce, gdzie urządzenie będzie
wypoziomowane, i które będzie w stanie
unieść masę urządzenia.
- Miejsce, gdzie drgania urządzenia nie będą
problemem.
- Miejsce, w którym łatwo będzie można
prowadzić prace serwisowe.
Nakrętka M10
Podkładka M10 SP.
Podkładka M10
Podkładka M10
Podkładka M10 SP.
Nakrętka M10

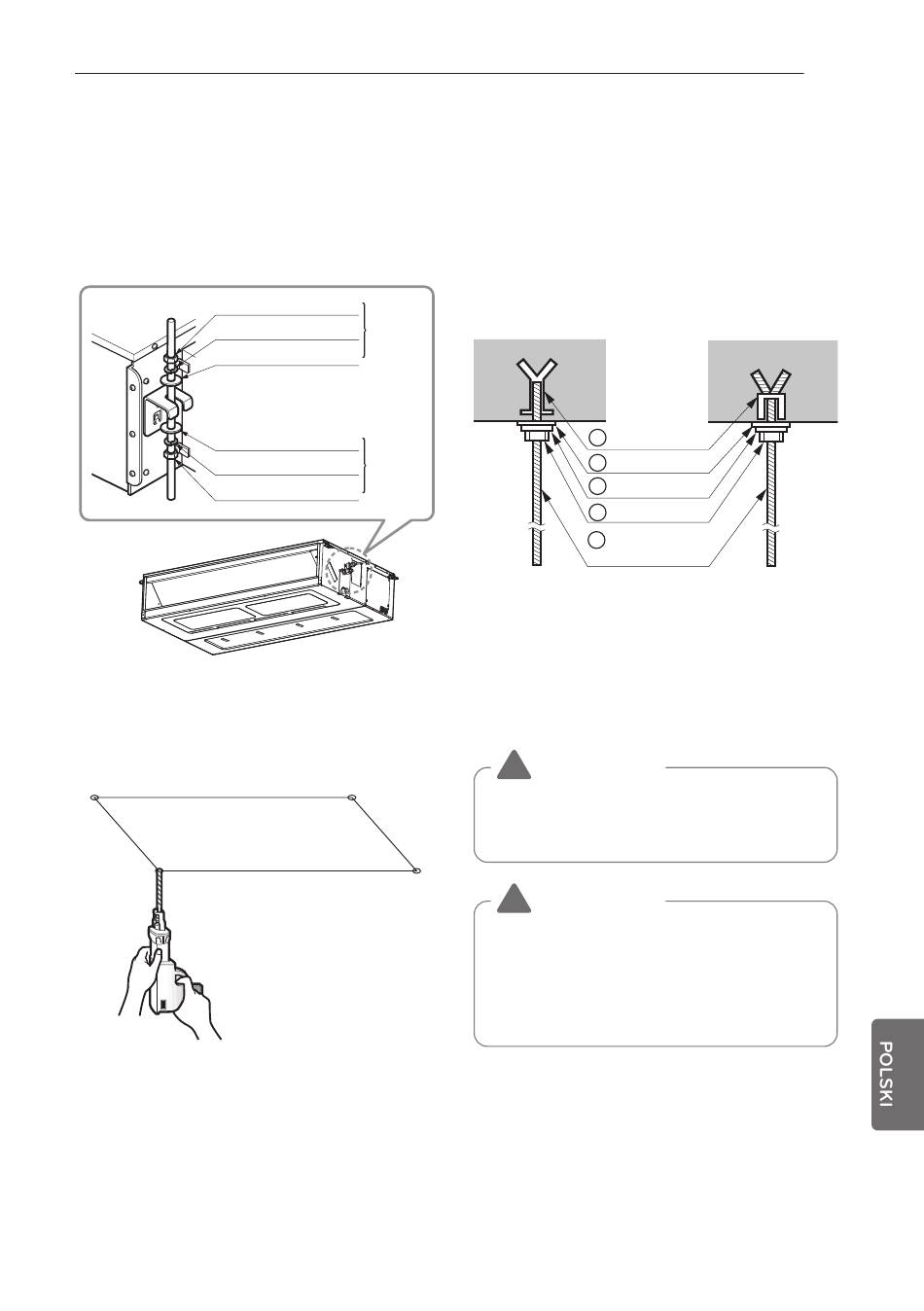

- Wybierz i oznacz miejsca dla śrub
mocujących.
- Nawierć w suficie otwór na śrubę kotwiącą.
INSTALACJA JEDNOSTKI WEWNĘTRZNEJ
- Załóż kotwę i podkładkę na śrubę, by
zablokować śruby w suficie.
- Załóż śruby do podwieszania, by pewnie
zamocować śrubę kotwiącą.
- Zabezpiecz płyty montażowe na śrubach
montażowych (wyrównaj poziomy) przy
pomocy nakrętek, podkładek i podkładek
sprężynujących.
X 4
Stary budynek
(Do nabycia
X 4
oddzielnie)
X 4
X 4
(Do nabycia
X 4
oddzielnie)
X 4
• Do nabycia oddzielnie
① Kotwa
② Podkładka - M10
③ Podkładka sprężynująca - M10
④ Nakrętka - W3/8 lub M10
⑤ Śruba montażowa - W3/8 lub M10
• Dokręć nakrętkę i śrubę, by
zabezpieczyć urządzenie przed
upadkiem.
1. Nachylenie jednostki wewnętrznej jest
2. Minimalna grubość izolacji rury
1 Kotwa
2 Podkładka
3 Podkładka sprężynująca
4 Nakrętka
5 Śruby
montażowe
UWAGA
!
UWAGA
!
bardzo ważne dla odpływu skroplin z
klimatyzatora typu kanałowego.
złączowej powinna wynosić 10 mm.
25
Nowy budynek
