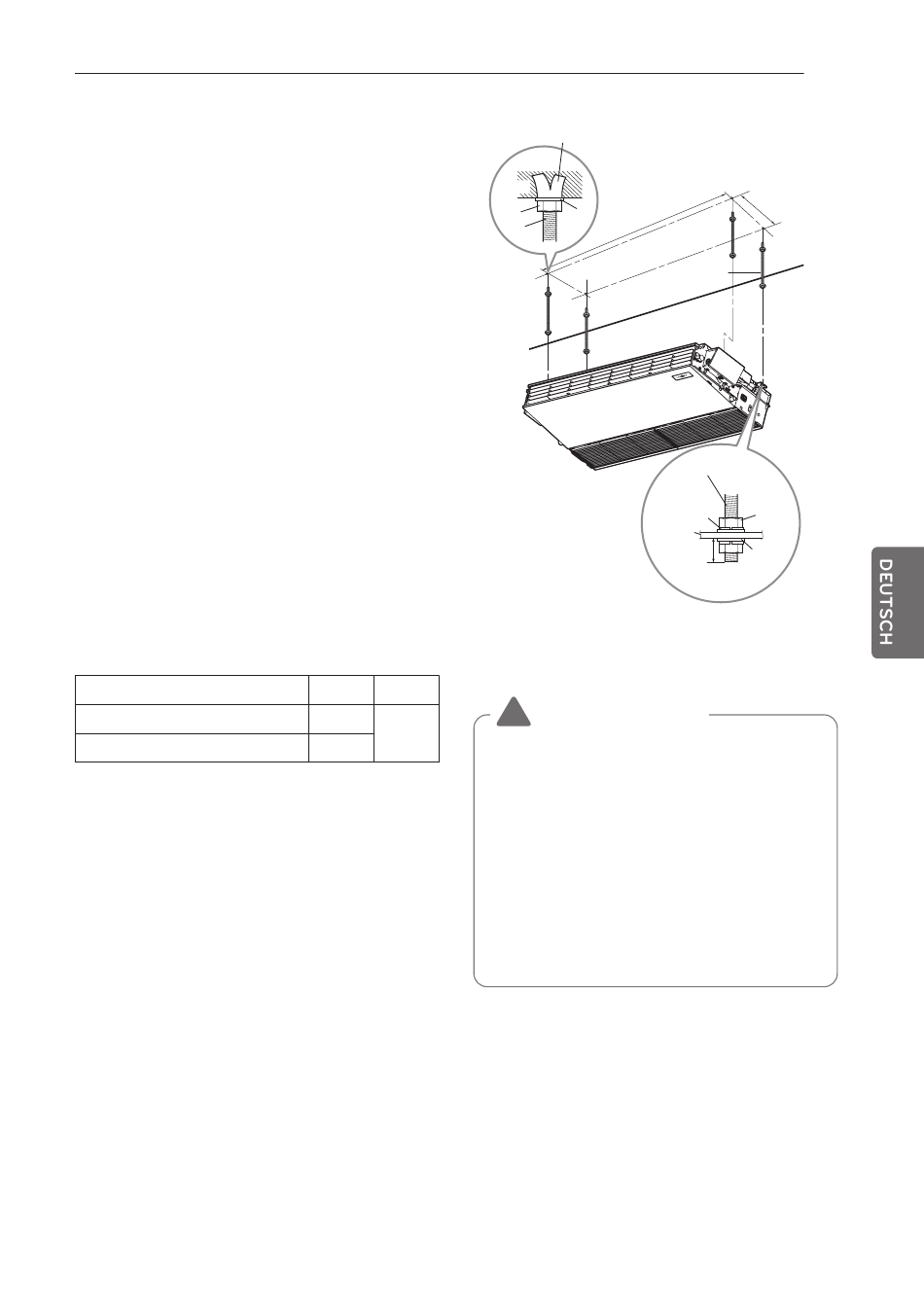

Montage der Dübel und
Schrauben
- Halten Sie vier Haltebolzen bereit. (Alle sollten die
gleiche Länge besitzen.)
- Vermessen und Markieren Sie die
Montageposition für die Haltebolzen und die
Rohrleitungsöffnung.
- Bohren Sie die Bohrlöcher für die Dübel in die
Decke.
- Setzen Sie die Muttern und Unterlegscheibe auf
die Haltebolzen, um die Bolzen an der Decke zu
befestigen.
- Schrauben Sie die Haltebolzen fest in die Dübel.
- Sichern Sie die Aufhängungen der Haltebolzen
(grob ausrichten) mithilfe der Muttern,
Unterlegscheiben und Federringe.
- Richten Sie die Montage mit einer Wasserwaage
von links nach rechts und von vorn nach hinten
eben aus, indem Sie die Haltebolzen
entsprechend einstellen.
- Richten Sie die Höhe des Gerätes durch Einstellen
der Haltebolzen aus. Das Gerät sollte leicht schräg
nach unten verlaufen, um einen ausreichenden
Abfluss zu gewährleisten.
Modell- (kBtu/h)
18 k/24 k
36 k/42 k/48 k/60 k
Haltebolzen Haltebolzen Haltebolzen
(Einheit: mm)
A B
1 018
355
1 418
INNENGERÄTEMONTAGE
Dübelschraube
Decke
A
Mutter
Unterlegscheibe Unterlegscheibe Unterlegscheibe
Haltebolzen
Federring
Aufhängung Aufhängung Aufhängung
ACHTUNG
!
Informationen bei geneigter Montage
- Die Neigung des Innengerätes ist
äußerst wichtig für den Abfluss von
Klimageräten der Wechselmodelle.
- Die Isolierung der Verbindungsrohre
sollte eine Mindeststärke von 10 mm
besitzen.
- Bei waagerechter Montage der
Montageplatte ist das Innengerät nach
der Installation abwärts geneigt.
39
B
Haltebolzen
Mutter
Max.
Unterlegscheibe Unterlegscheibe Unterlegscheibe
12 mm
