INSTALLATION DE L'UNITÉ INTÉRIEURE
32

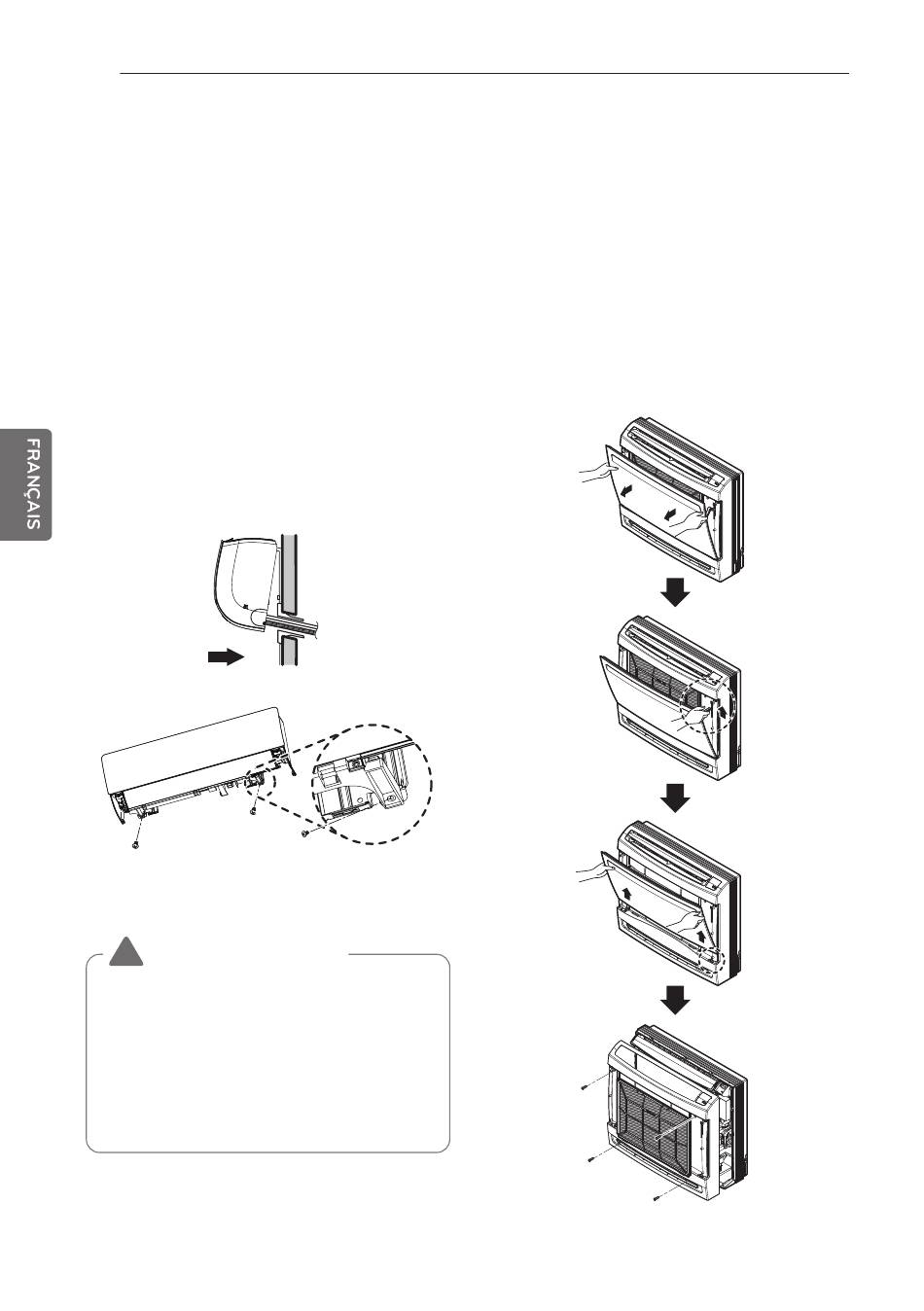

Finaliser l'installation de l'unité
intérieure
1
Remettez la patte de retenue des tuyauteries
en place.
2
Assurez-vous que les crochets sont bien en
place sur la plaque d'installation en bougeant
latéralement l'unité.
3
Poussez l'unité contre la plaque d'installation
en appuyant sur les côtés droit et gauche
jusqu'à ce que les crochets soient
entièrement enclenchés dans les encoches
prévues.
(vous devez entendre un clic).
4
Terminez le montage en vissant l'unité à la
plaque d'installation à l'aide de deux vis de
type "C". Remettez le capot du châssis en
place.
Vis de type "C"
* Le composant peut varier selon le modele.
ATTENTION
!
L'unité intérieure peut se décrocher si
elle n'est pas correctement vissée sur la
plaque d'installation.
Afin d'éviter de laisser un écart entre
l'unité intérieure et le mur, vissez
correctement l'unité intérieure à la plaque
d'installation.
[Console]
Préparation / Retrait de la façade
1
Ouvrez la grille frontale en la tirant vers
l'avant.
2
Retirez ensuite l'articulation de l'encoche
de la façade.
3
Puis désengagez les 2 charnières de la
grille des encoches de la façade.
4
Retirez ensuite les 4 vis et retirez la façade
en la tirant vers l'avant.
