- Un loc unde echipamentul poate sta drept si
care poate suporta greutatea
echipamentului.
- Un loc unde echipamentul poate suporta
propriile vibraţii.
- Un loc unde lucrările de întreţinere se pot
efectua cu uşurinţă.
Piuliță M10
Șaibă M10 SP.
Șaibă M10
Șaibă M10
Șaibã M10 SP.
Piuliță M10
• Alegeţi şi marcaţi poziţia de fixare a bolţurilor.
• Daţi gaura pentru ancoră pe suprafaţa
plafonului.

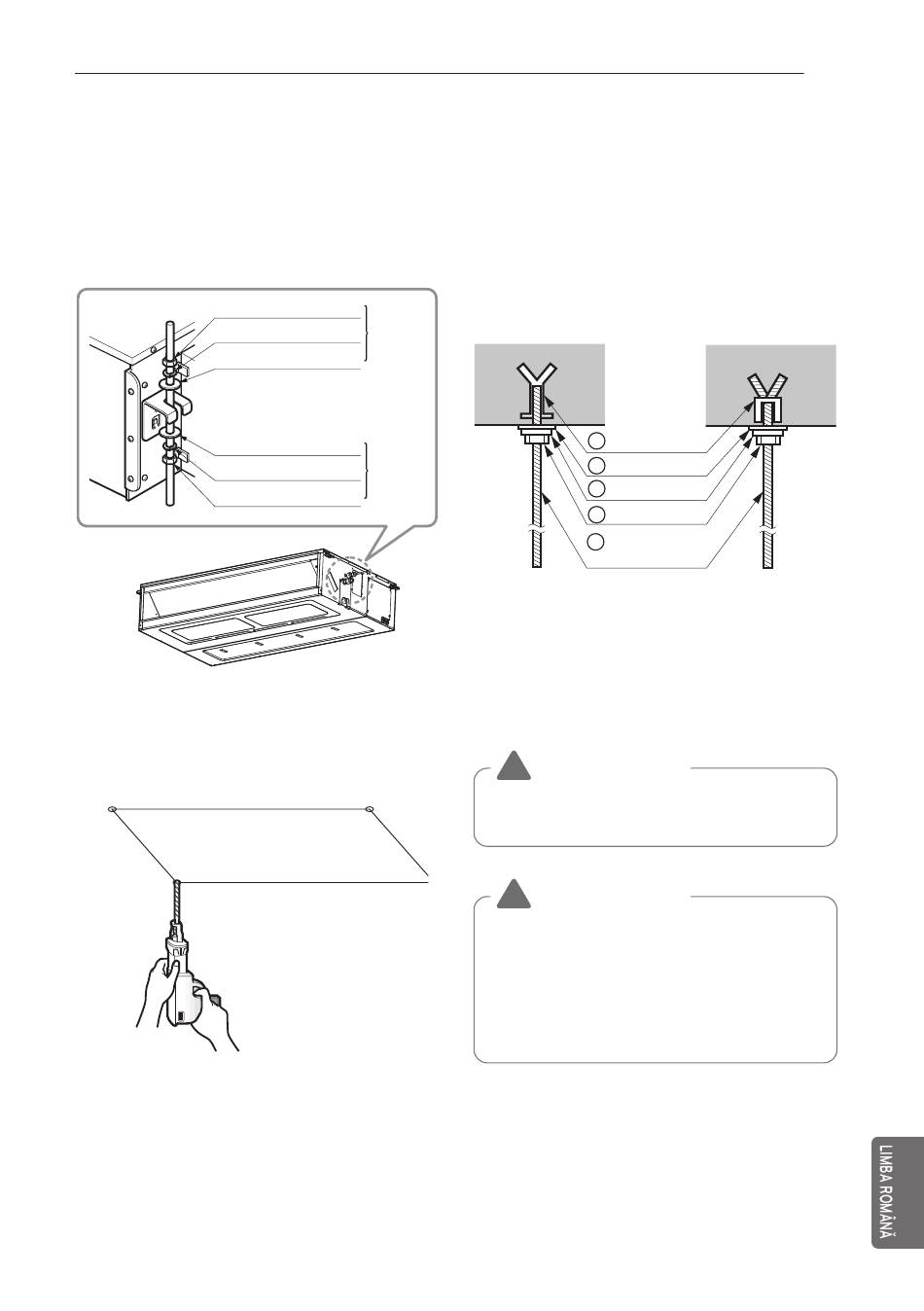

INSTALAREA UNITÃŢII INTERIOARE
- Introduceţi ancora și șaiba în bolţurile de
suspendare pentru blocarea acestora pe
plafon.
- Montaţi ferm bolţurile de suspendare pe
ancoră.
- Fixaţi plăcile de instalare de bolţurile de
suspendare (ajustaţi nivelul) folosind piuliţe,
şaibe şi şaibe elastice.
X 4
(Achiziție
Clădire veche
X 4
localã)
X 4
X 4
(Achiziție
X 4
localã)
X 4
• Achiziţie localã
① Ancoră
② Şaibă plată - M10
③ Şaibă elastică - M10
④ Piuliţă - W3/8 sau M10
⑤ Bolţ de suspendare - W3/8 sau M10
• Strângeţi piuliţa şi bolţul, pentru a preveni
căderea echipamentului.
1. Instalarea înclinată a unităţii interioare
2. Grosimea minimă a stratului izolator
1 Ancoră
2 Şaibă plată
3 Şaibă elastică
4 Piuliţă
5 Bolţuri de
suspendare
!
ATENŢIE
! ATENŢIE
este foarte importantă pentru conducta
de scurgerea acestui tip de echipament
pentru conductele de racord va fi de 10
mm.
25
Clădire nouă
