UPOZORNĚNÍ
• Instalace potrubí se musí omezit na
minimum.
• Použití trubkových spojů s vylemováním
by mělo být omezeno na žíhané trubky a
trubky, jejichž vnější průměr nepřesahuje
20 mm.

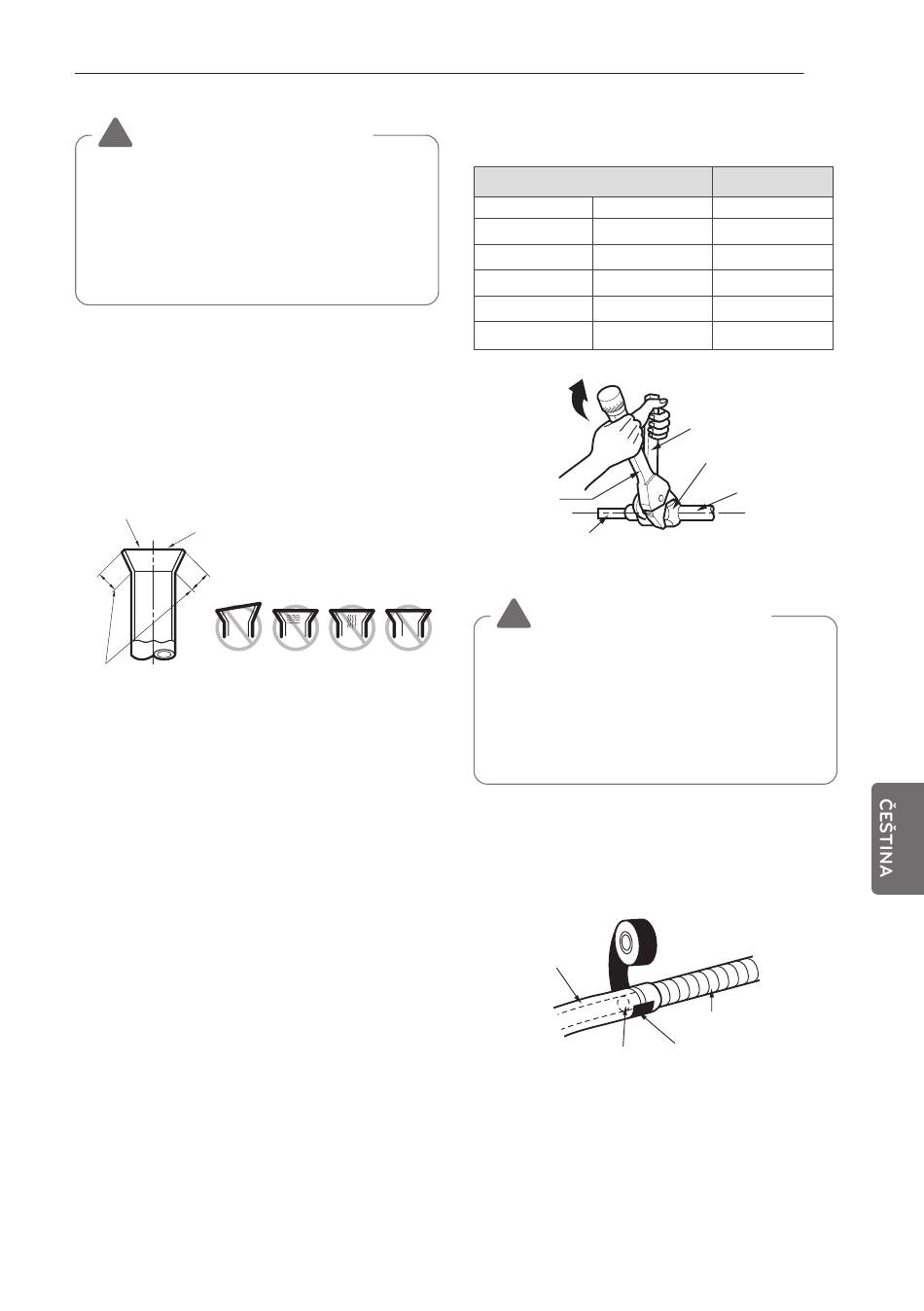

Kontrola
1
Porovnejte upravenou trubku s uvedeným
obrázkem.
2
Pokud je upravená část trubky vadná,
odřízněte ji a proveďte úpravu znovu.
Hladký povrch po celém obvodu
Povrch uvnitř je hladký bez škrábanců
= Nesprávné provedení úpravy =
Zešikmení
Rovnoměrná délka
po celém obvodu
S poškozeným Trhliny Nerovnoměrná
povrchem tloušťka
MONTÁŽ VNITŘNÍ JEDNOTKY
2
Šestihrannou matici dotáhněte utahovacím
klíčem.
Vnější průměr
mm inch
Ø 6.35 1/4
Ø 9.52 3/8
Ø 12.7 1/2
Ø 15.88 5/8
Ø 19.05 3/4
Montážní
klíč
Potrubí vnitřní jednotky
! UPOZORNĚNÍ
• Pokud jsou venku opětovně použity
mechanické spoje, je třeba obnovit
těsnicí součásti.
• Jestliže se nátrubkové spoje mají znovu
použít ve vnitřních prostorách, musí se
nátrubková část vyrobit znovu.
3
Pokud je třeba prodloužit odtokovou hadici
vnitřní jednotky, namontujte odtokovou
trubku tak, jak je znázorněno na obrázku
Odtoková
trubka
Lepidlo
51
Síla
kgf . m
1.8~2.5
3.4~4.2
5.5~6.5
6.3~8.2
9.9~12.1
Otevřený klíč
(pevný)
Šestihranná matice
Propojovací
potrubí
Odtoková hadice
vnitřní jednotky
Vinylová páska (úzká)
