- Un punto dove il gruppo è a livello e può
sostenere il peso del gruppo.
- Un punto in cui il gruppo può sostenere le
vibrazioni
- Un punto che sia facile da raggiungere per la
manutenzione.
Dado M10
Rondella Dist M10 SP
Rondella M10
Rondella M10
Rondella Dist M10 SP
Dado M10
- Selezionare e contrassegnare la posizione di
fissaggio dei bulloni.
- Praticare un foro per inserire gli ancoraggi sul
soffitto.

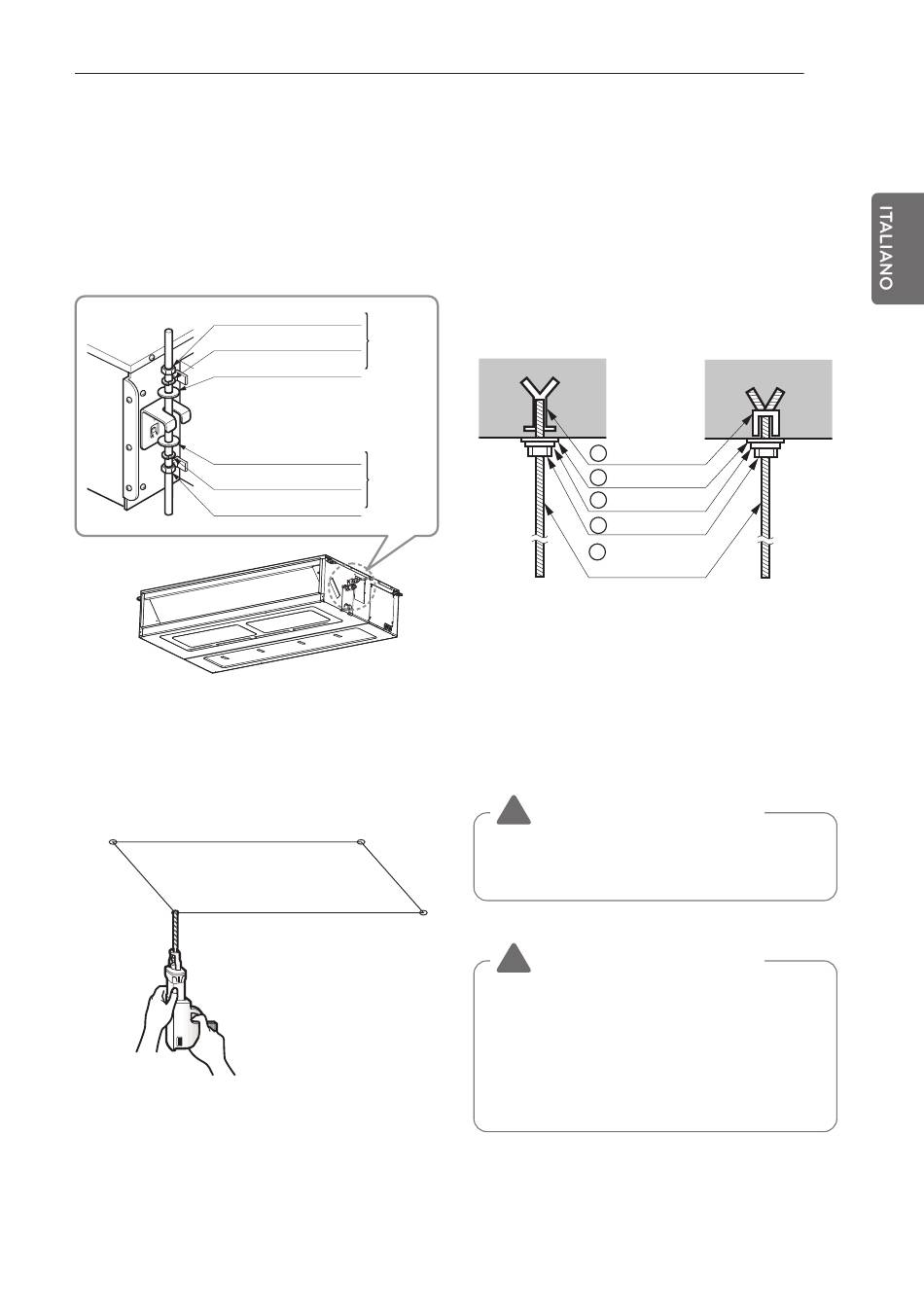

INSTALLAZIONE DELL'UNITÀ INTERNA
- Inserire l'ancoraggio e la rondella sui bulloni
di sospensione per bloccare i bulloni di
sospensione al soffitto.
- Montare i bulloni di sospensione per
ancorare saldamente.
- Fissare le piastre di installazione sui bulloni di
sospensione (regolare il livello a occhio)
usando dadi, rondelle e rondelle elastiche.
X 4
Costruzione
X 4 (Fornitura
locale)
X 4
X 4
(Fornitura
X 4
locale)
X 4
• Fornitura locale:
① Ancoraggio
② Rondella piastra - M10
③ Rondella elastica - M10
④ Dado - W3/8 oppure M10
⑤ Bullone di sospensione - W3/8 oppure M10
• Stringere il dado e bullone per evitare la
caduta del gruppo.
1. La pendenza di installazione del gruppo
2. Lo spessore minimo dell'isolamento
vecchia
1 Ancoraggio
2 Rondella piastra
3 Rondella elastica
4 Dado
5 Bullone di
sospensione
ATTENZIONE
!
ATTENZIONE
!
interno è importante per lo scarico del
condizionatore d'aria del tipo a condotti.
dei tubi di collegamento deve essere di
10 mm.
25
Costruzione
nuova
