INSTALLATIE VAN DE BINNENUNIT
34
1
De buitendiameter van de afvoerslang (die wordt meegeleverd bij de eenheid binnenshuis)
bedraagt 17 mm bij het aansluiteinde, 600 mm lang.
2
Gebruik in de handel leverbare stevige PVC buizen voor verlenging.
3
Isoleer de afvoerbuis binnenshuis met 10 mm of meer isolatiemateriaal om condensvorming
te voorkomen.
OPMERKING
De afvoerbuis moet omlaag zijn gericht, zodat water er gemakkelijk uit kan stromen zonder
dat het zich ophoopt.

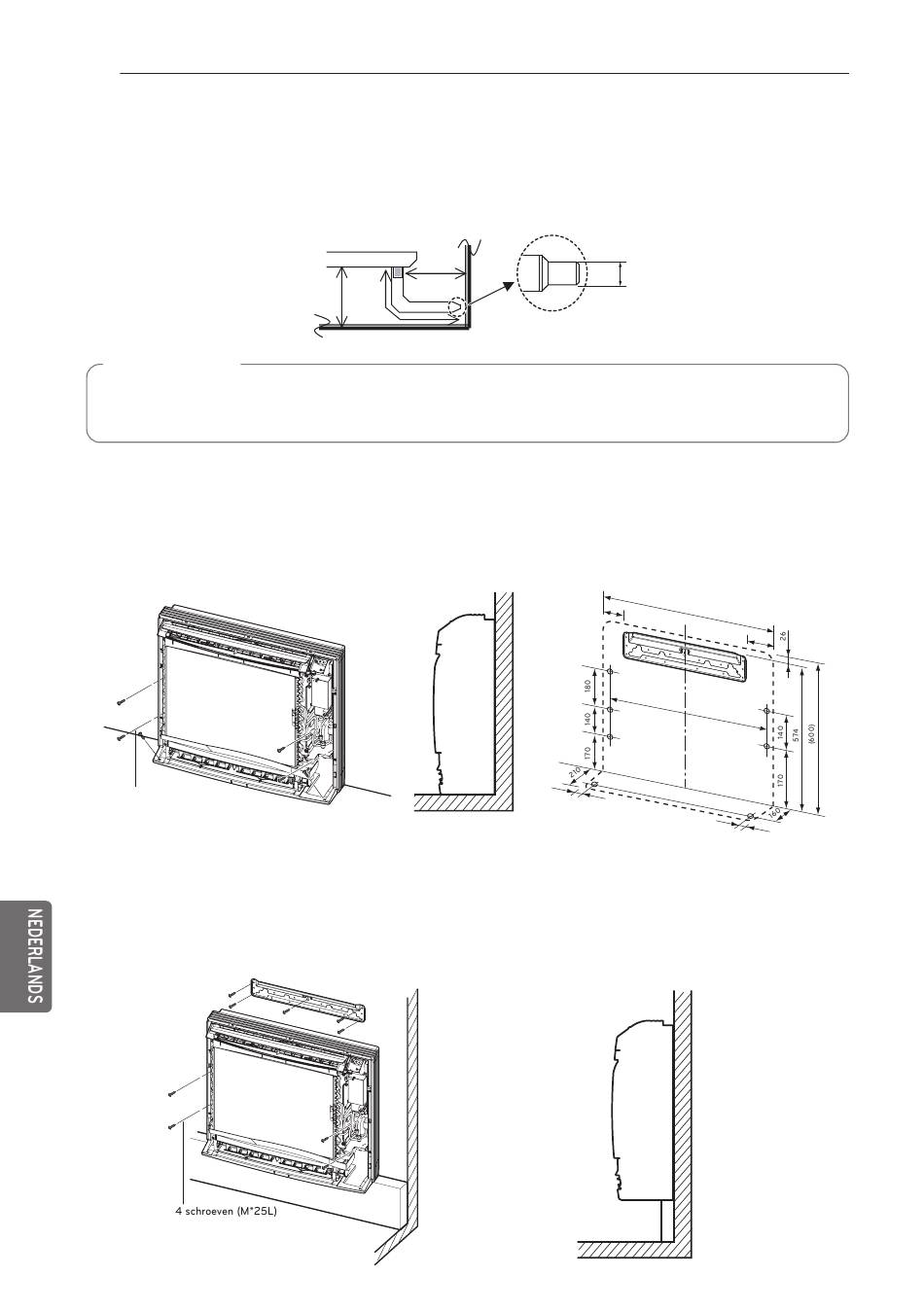

Eenheid binnenshuis installeren
Installatie op de vloer
1
Bevestig met behulp van 6 schroeven voor installatie op de vloer.
6 schroeven (M*25L)
Installatie aan de muur
1
Maak de installatieplaat vast met behulp van 5 schroeven en de eenheid binnenshuis met
behulp van 4 schroeven.
2
De installatieplaat dient te worden vastgemaakt aan een muur die het gewicht van de eenheid
binnenshuis kan dragen.
87
600
103
Installatieplaat
Profielen
(Eenheid: mm)
Ø17
(700)
64
647
30.5
(Eenheid: mm)
159
30.5
