INSTALLAZIONE DELL'UNITÀ INTERNA
42
Test di Drenaggio
Il condizionatore daria usa una pompa di
drenaggio per drenare lacqua.
Usare la seguente procedura per effettuare un
test del funzionamento della pompa di
drenaggio.
- Connettere il tubo principale di scarico
allesterno e lasciarlo temporaneamente fino al
completamento del test.
- Alimentare acqua nel tubo flessibile di scarico e
controllare le tubature per eventuali perdite.
- Assicurarsi di controllare il tubo di scarico e che
il suo funzionamento e rumore siano normali
quando i collegamenti elettrici sono completati.
- A completamento del test, connettere il tubo
flessibile di scarico allapertura di drenaggio
sullunità interna.
Acqua di
alimentazione
Vaschetta di
drenaggio
Recipiente di raccolta
ATTENZIONE
!
Il tubo di drenaggio flessibile fornito non
deve essere curvato né ritorto. Il tubo
flessibile curvato o ritorto può produrre
una perdita di acqua.
Max 300 mm
Morsetto
di metallo
Isolamento
Tubo flessibile di drenaggio
(accessorio)
Tubo scarico
principale
Apertura di
Incollare il
drenaggio
raccordo
Connessione del tubo di scarico
Usare il morsetto (accessorio)
Supporto
Distanza
Mensola di supporto con
1~1.5 m
inclinazione: 1/50-1/100
Tubo di drenaggio flessibile
[Montaggio a muro]

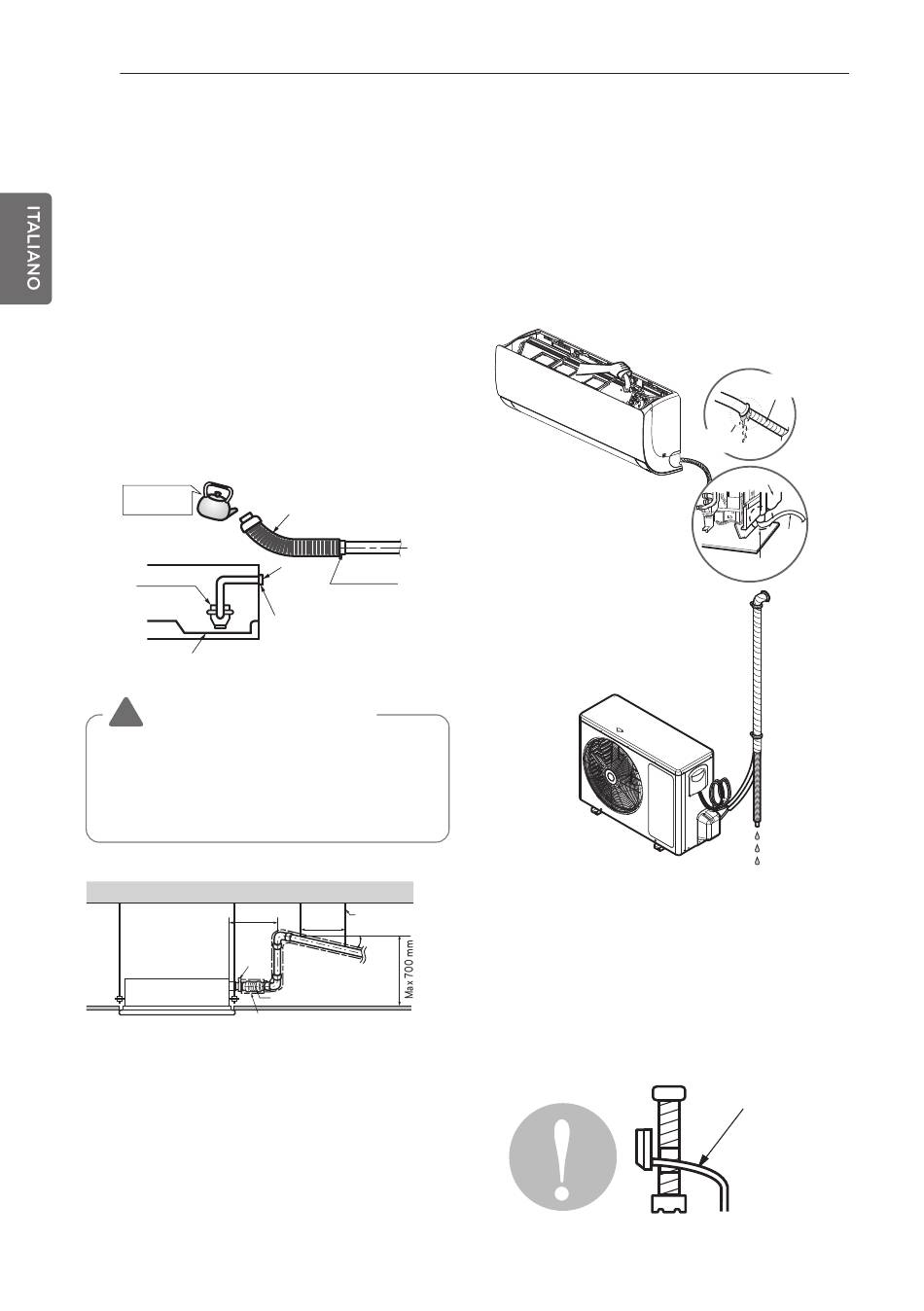

Per verificare lo scarico
1
Versare un bicchiere d'acqua
sull'evaporatore.
2
Accertarsi che l'acqua scorra attraverso il
tubo flessibile dell'unità interna senza
perdite ed esca dall'uscita di scarico.
* Questo particolare puo cambiare in funzione
del prodotto.
Tubatura di scarico
1
Il tubo flessibile di scarico deve essere
diretto verso il basso per facilitare il flusso
di scarico.
Collegamento del tubo
flessibile di scarico
Test delle
perdite
Coppa di scarico
Tubo flessibile Tubo flessibile Tubo flessibile
di scarico di scarico di scarico
Test delle perdite
Inclinazione
verso il basso
