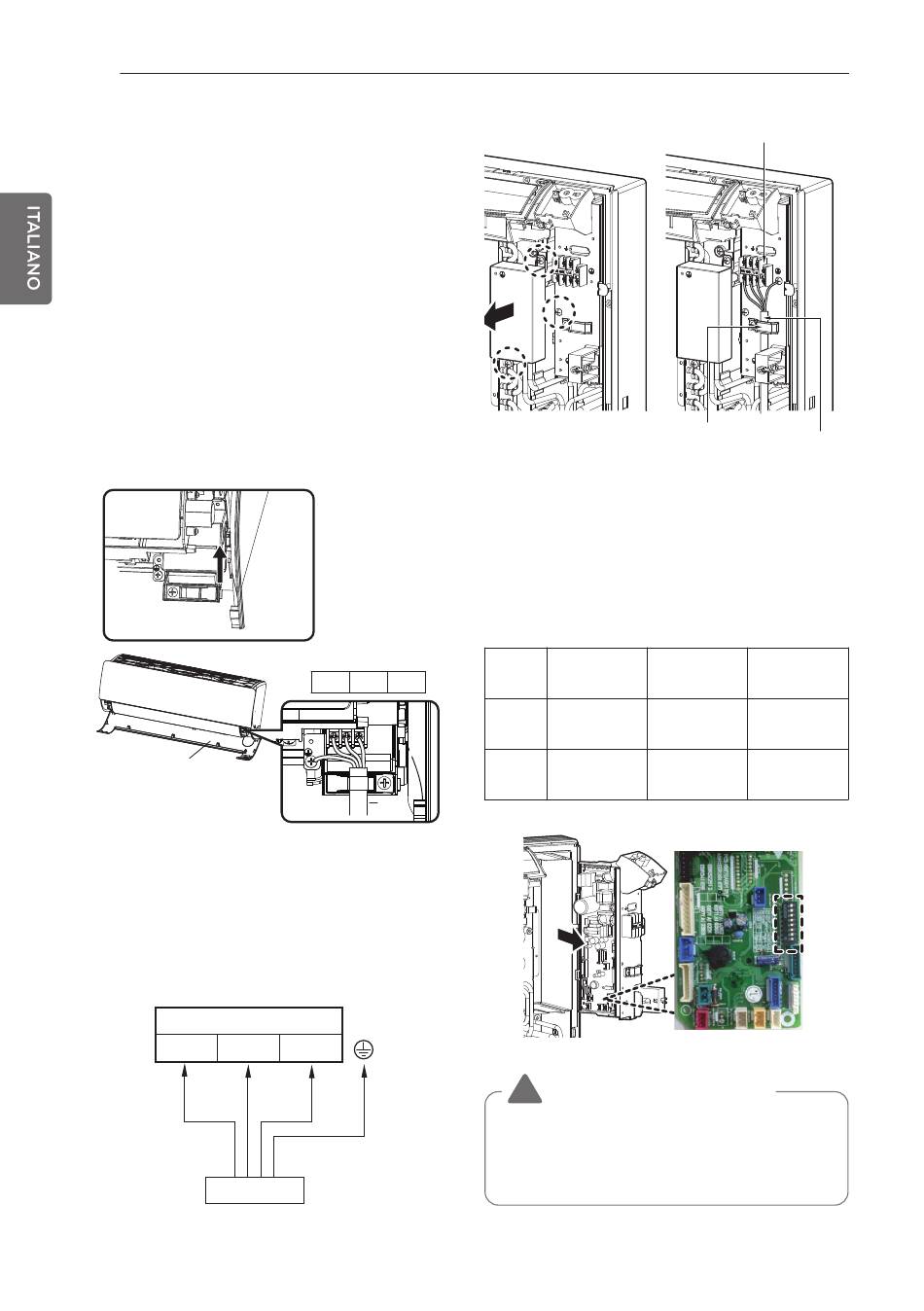

INSTALLAZIONE DELL'UNITÀ INTERNA
46
Collegare il cavo all'unità interna connettendo
individualmente i fili ai terminali del quadro
elettrico, Congruentemente con gli
allacciamenti elettrici eseguiti nell'unità
esterna. (Assicurarsi che il colore e il numero
identificativo dei fili elettrici dell'unità esterna
siano gli stessi di quelli dell'unità interna.)
Inserire il cavo di collegamento dal lato
inferiore dell'unità interna e collegare il cavo.
(1) Aprire il coperchio del telaio
(2) Svitare la vite di C/Scatola
(3) Far scorrere il coperchio di metallo
(4) Collegare il cavo di co llegamento
(5) Dopo aver ultimato il collegamento dei cavi,
avvitare la copertura della piastra in metallo.
Coperchio telaio
1
Allentare le viti n. 1 e 2 del coperchio della
centralina di controllo.
2
Collegare il cavo alla morsettiera come
illustrato nella figura seguente
Morsettiera dell'unità interna
1(L) 2(N)
Esterno
1(L) 2(N) 3(C)
Cavo di Cavo di Cavo di
collegamento collegamento collegamento
3
Morsettiera dell'unità interna
1 1
3 3
2 2
Cavo del morsetto
3
Fissare il cavo sul pannello di controllo
mediante il morsetto.
4
Se è necessario impostare l'unità interna,
allentare la vite n. 3 e sollevare il PCB.
(opzione: utilizzo delle pale inferiori ,
limitare l'angolo della pala superiore)
DIP
Descrizione
S/W
Situazione di
S/W 5
installazione
Pala superiore
S/W 7 Pala
ATTENZIONE
!
Il cordone di alimentazione collegato
all'unità dovrebbe essere scelto secondo
le seguenti specifiche.
Cavo di
collegamento
S/W OFF S/W ON
Parzialment
Esposto
e nascosta
Soltanto pala
e inferiore superiore
