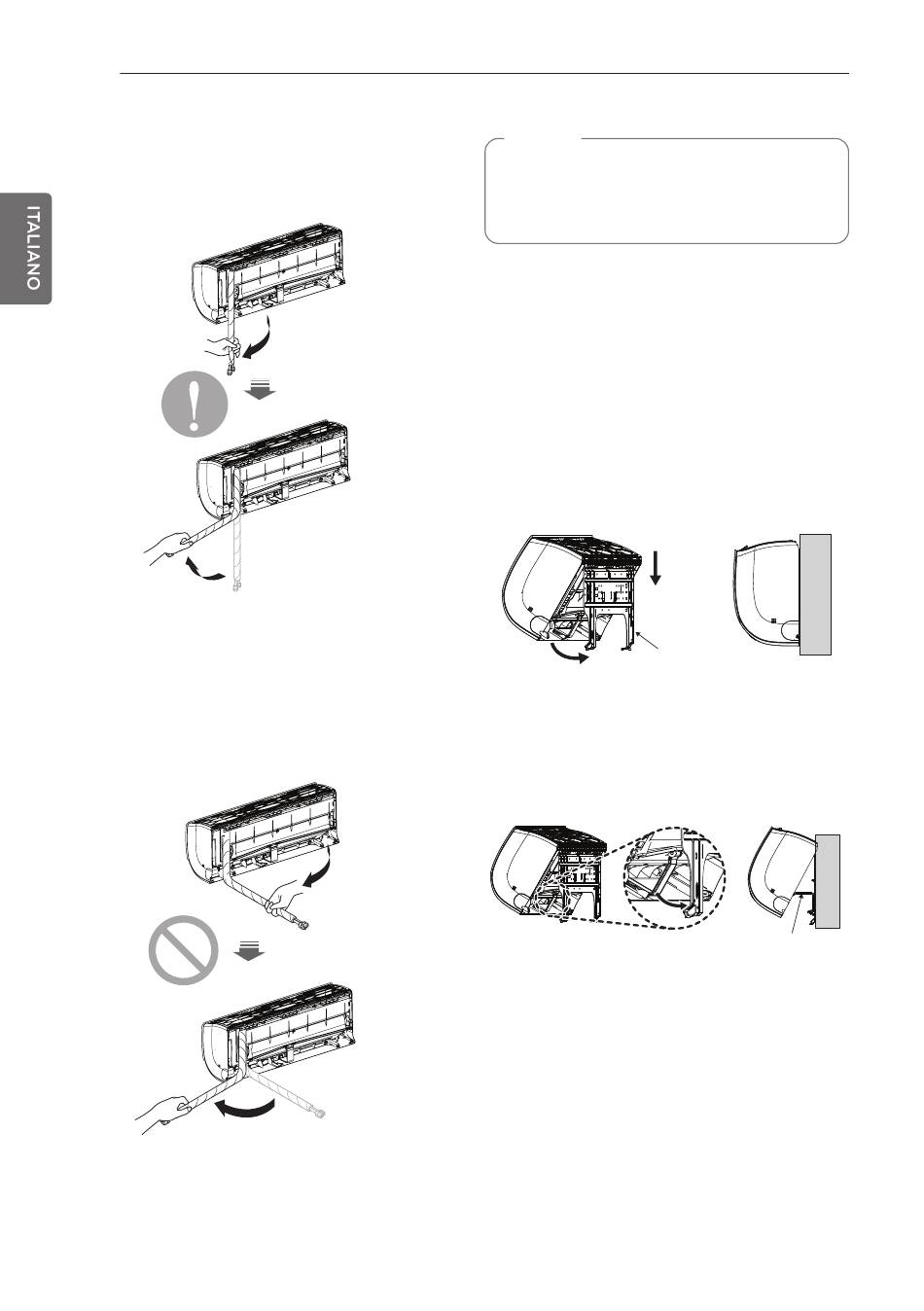

INSTALLAZIONE DELL'UNITÀ INTERNA
30
Corretto
- Premere il coperchio della tubatura e
svolgerla lentamente verso il basso. Quindi,
piegare lentamente verso sinistra.
* Questo particolare può cambiare in funzione
del prodotto.
Errato
- Il seguente tipo di piegatura direttamente da
destra a sinistra può danneggiare la tubatura.
* Questo particolare può cambiare in funzione
del prodotto.
NOTA
Informazioni sull'installazione. Per il
collegamento delle tubazioni da destra.
Seguire le istruzioni in basso.
Installazione dell'unità interna
1
Appendere l'unità interna sulla parte
superiore della piastra di installazione
(fissare i tre ganci nella parte superiore
dell'unità interna al bordo superiore della
piastra di installazione). Verificare che i
ganci siano saldamente alloggiati sulla
piastra di installazione spostandoli verso
destra e verso sinistra.
Piastra di installazione
2
Sbloccare il supporto della tubatura dal
telaio e montarlo tra il telaio e la piastra di
installazione per separare la parte inferiore
dell'unità interna dalla parete.
* Questo particolare può cambiare in funzione
del prodotto.
Supporto tubatura
