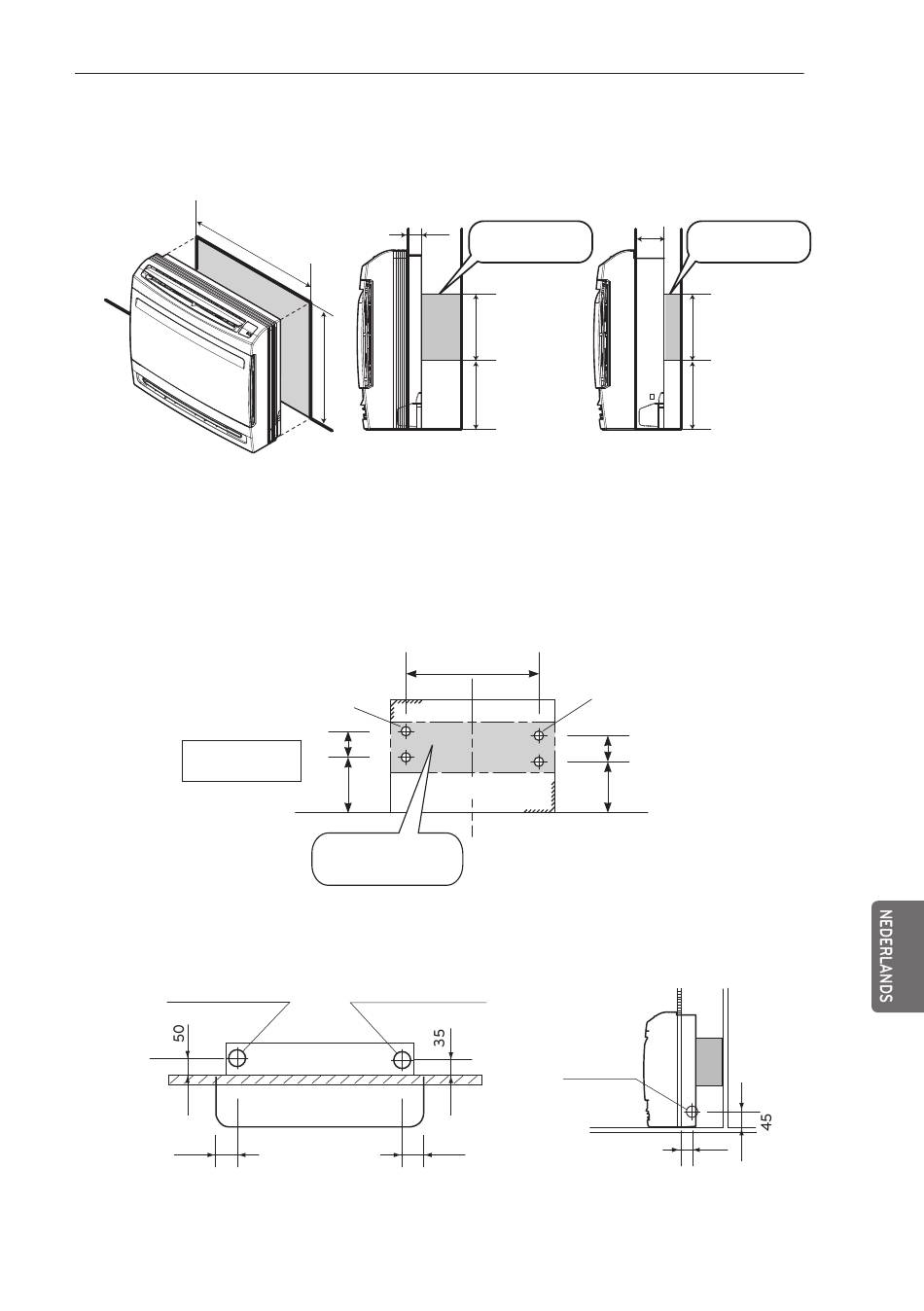

Half verborgen installatie
1
Maak een gat in de muur ter grootte zoals vermeld in figuur 1.
Muur
Gat
<Fig - 1>
2 Installatie van aanvullende plaat om hoofdeenheid aan vast te maken
• De achterkant van de eenheid kan worden vastgemaakt met schroeven op de punten zoals
afgebeeld in figuur 2. Zorg ervoor dat u de aanvullende plaat installeert in overeenstemming
met de diepte van de binnenmuur.
Bevestigingspunt
op de achterzijde
3 Buisgat
Buizen linker onderkant
75
670
585
1) Normaal verborgen
Schroefgat
140
170
Aanvullende plaat
(levering in het veld)
Buiten rechter onderkant
75
INSTALLATIE VAN DE BINNENUNIT
45
Aanvullende plaat
(Levering in het veld)
200
150
647
Schroefgat
140
Gatopening 170
Buizen links
Muur
(Eenheid: mm)
95
Aanvullende plaat
(Levering in het veld)
200
150
2) Diep verborgen
(Eenheid: mm)
Muur
50
(Eenheid: mm)
35
