ACHTUNG
!
• Die Installation von Rohrleitungen muss
auf einem Minimum gehalten werden.
• Flache Verbindungen sollten
eingeschränkt werden auf den Gebrauch
mit geglühten Rohren, und auf
Rohrgrößen, die einen Durchmesser von
20 mm Außendurchmesser nicht
überschreiten.
Überprüfung
1

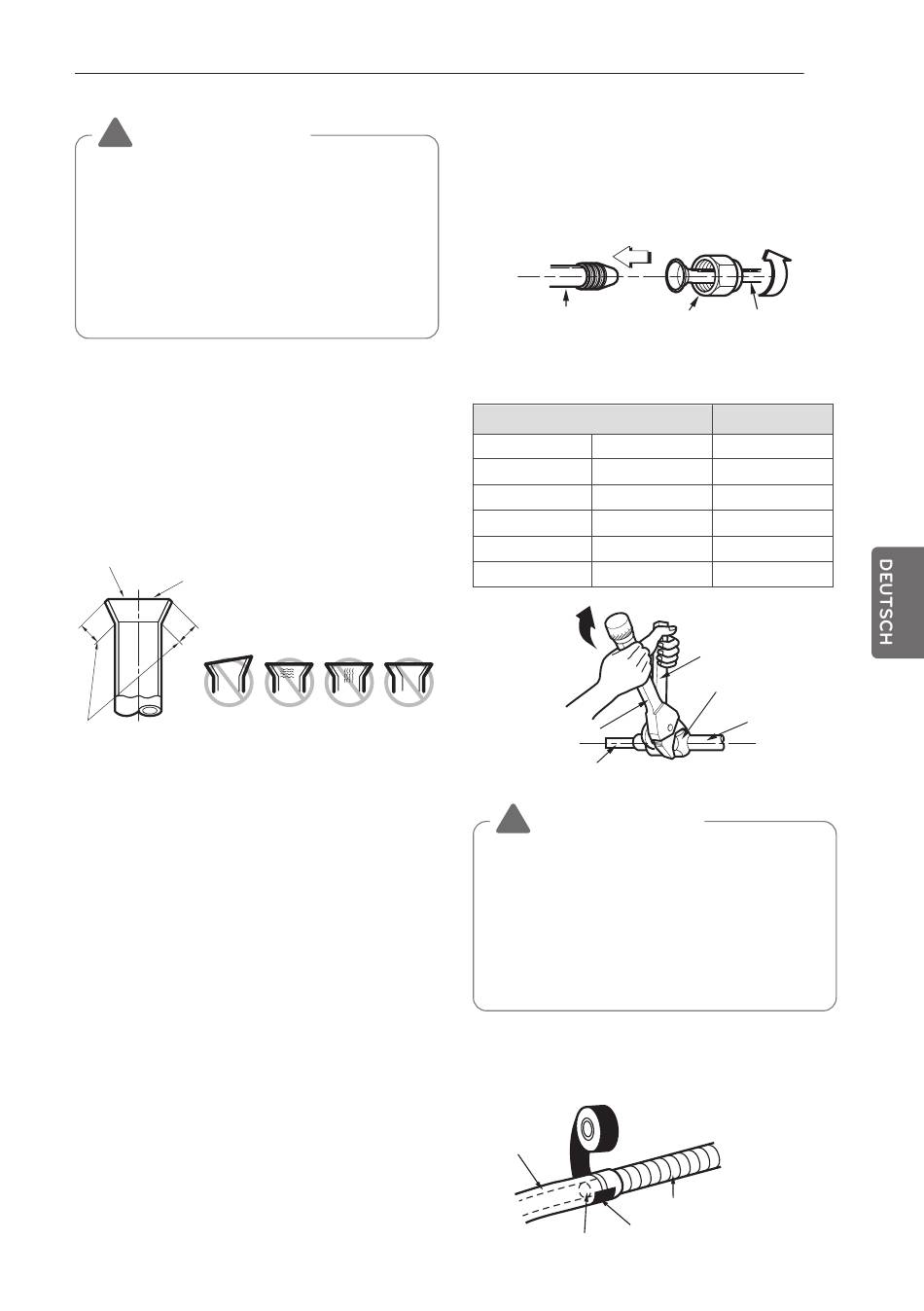

Vergleichen Sie die Bördelung mit der
Abbildung.
2
Wenn die Bördelung offensichtlich
beschädigt ist, schneiden Sie diesen Teil
ab und wiederholen Sie die Bördelung.
Rundum glatt
Das Innere glänzt ohne Kratzer
= Unsachgemäße Bördelung =
Schräg
Rundum gleiche Länge
Beschädigte Rissig Ungleiche
Oberfläche Stärke
INNENGERÄTEMONTAGE
Anschluss der Rohrleitung und
Ablassschlauch am Innengerät
1
Richten Sie die Mitte der Rohre aus und
ziehen Sie die Schraubenmutter mit der
Hand fest.
Rohrleitungen Schraubenmutter Rohre
der Innenanlage
2
Ziehen Sie die Schraubenmutter mit einem
Schraubenschlüssel fest.
Außendurchmesser
mm Zoll
Ø 6.35 1/4
Ø 9.52 3/8
Ø 12.7 1/2
Ø 15.88 5/8
Ø 19.05 3/4
Schraubenschlüssel
Rohrleitungen der Innenanlage
ACHTUNG
!
• Wenn mechanische Verbindungen im
Inneren wiederverwendet werden,
müssen die Dichtungsteile erneuert
werden.
• Wenn Faltengelenke im Innenbereich
wiederverwendet werden, muss das
Fackelteil wieder hergestellt werden.
3
Falls der Ablassschlauch des Innengerätes
verlängert werden muss, setzen Sie das
Abflussrohr wie in der Abbildung zusammen.
Abflussrohr
Ablassschlauch der Innenanlage
Klebeband (schmal)
Klebeband
51
Drehmoment
kgf . m
1.8~2.5
3.4~4.2
5.5~6.5
6.3~8.2
9.9~12.1
Maulschlüssel (fixiert)
Schraubenmutter
Anschlussrohr
