2

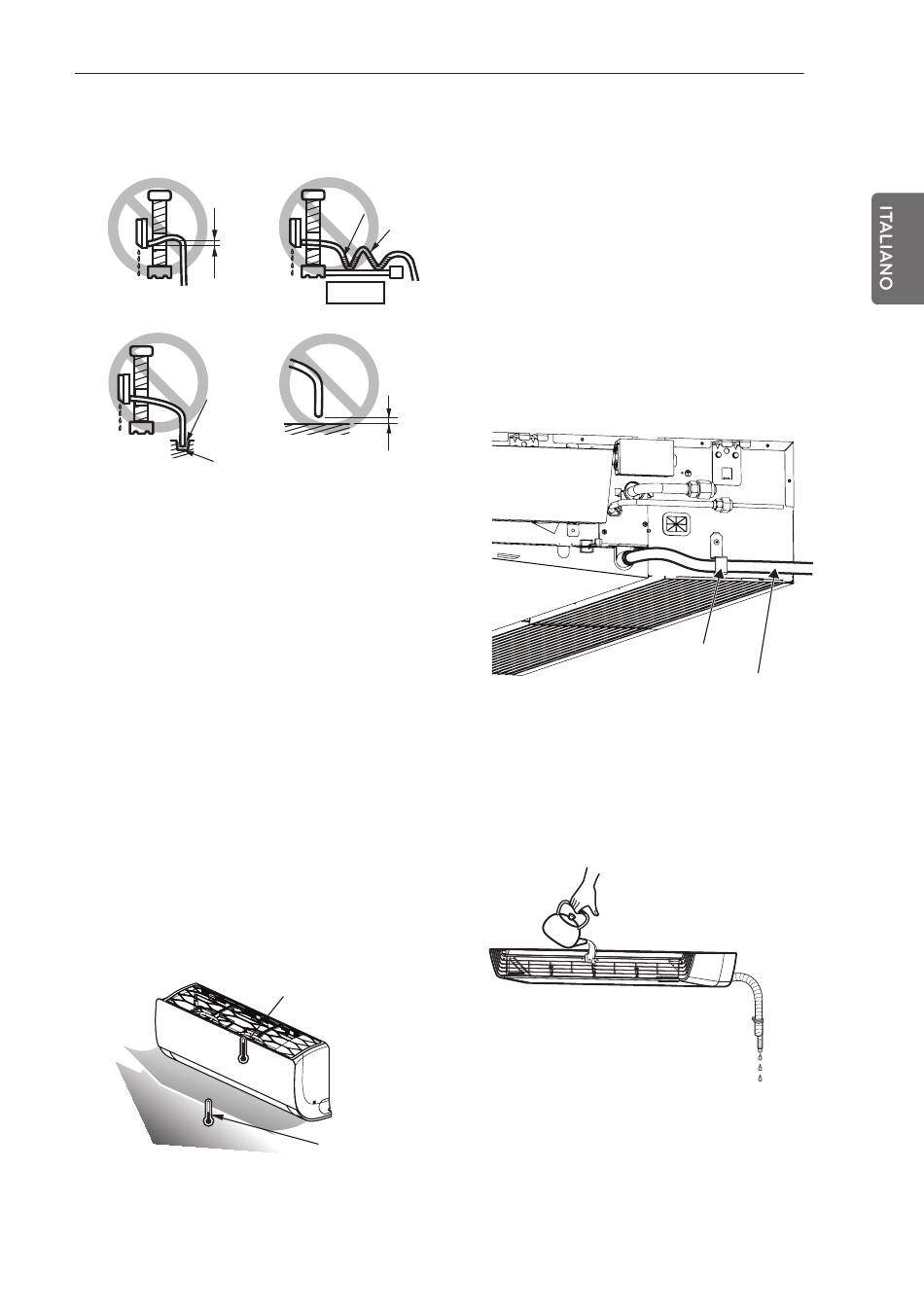

Non montare in maniera errata la tubatura
di scarico.
Non sollevare
Perdita
d'acqua
Punta del flessibile
di scarico immersa
nell'acqua
Perdita
d'acqua
Fondo
* Questo particolare può cambiare in funzione
del prodotto.
Valutazione della prestazione
Azionare l'unità per 15~20 minuti, quindi
verificare il livello di carica del refrigerante del
sistema:
1
Misurare la pressione della valvola di
servizio laterale del gas.
2
Misurare la temperatura dell'aria
proveniente dall'ingresso e dall'uscita del
condizionatore d'aria.
3
Accertarsi che la differenza tra la
temperatura in ingresso e quella in uscita
sia maggiore di 8 °C.
4
Come riferimento; la pressione del gas in
condizioni ottimali è mostrata sulla tabella
(raffreddamento).
Il condizionatore è ora pronto per l'utilizzo.
Temperatura in ingresso
Aria di
scarico
* Questo particolare puo cambiare in funzione
del prodotto.
Acqua di scarico
accumulata
Aria
Perdita
Ondulato
d'acqua
Meno di
50 mm di
spazio
Temperatura
di mandata
INSTALLAZIONE DELL'UNITÀ INTERNA
[Tipo sospeso a soffitto]
- Le tubazioni di scarico devono avere una
pendenza verso il basso (da 1/50 a 1/100):
assicurarsi che la pendenza non sia irregolare,
per prevenire l'inversione del flusso.
- Durante il collegamento delle tubazioni di
scarico, fare attenzione a non esercitare una
forza eccessiva sulla porta di scarico dell'unità
interna.
- Rimuovere il tappo di gomma prima di collegare
il tubo flessibile di scarico.
- Appendere alla staffa dopo aver collegato il
tubo flessibile di scarico come mostrato sotto.
Staffa di supporto
Tubo flessibile di scarico
Test di scarico
Attenersi alla seguente procedura per
verificare il funzionamento della pompa di
scarico:
- Regolare a mano le bocchette di aerazione in
posizione (orizzontale).
- Versare un bicchiere d'acqua
nell'evaporatore con l'aiuto di una teiera.
- Accertarsi che l'acqua scorra attraverso il
tubo flessibile dell'unità interna senza perdite
ed esca dall'uscita di scarico.
