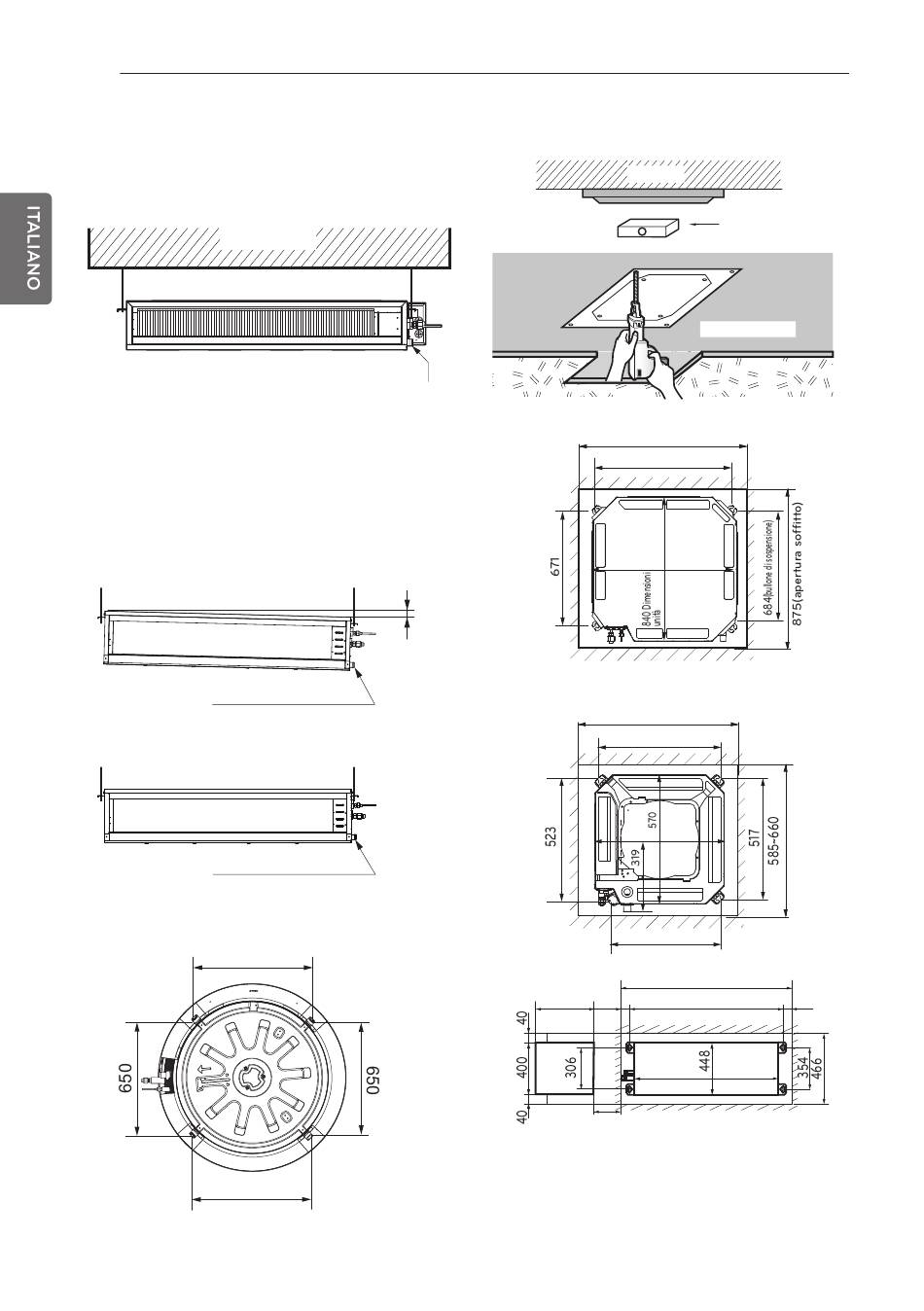

INSTALLAZIONE DELL'UNITÀ INTERNA
26
Vista di fronte
- L'unità deve essere montata in piano o
leggermente inclinata verso il tubo flessibile
di scarico collegato.
Soffitto
Uso pompa scarico
Condotto nascosto nel soffitto - Statica bassa
- Il gruppo deve essere in pendenza verso il
tubo di scarico collegato ad installazione
terminata.
CORRETTO
Foro di scarico
SCORRETTO
Foro di scarico
Condotto nascosto nel soffitto - Statica media
650
650
Telaio TY
Apertura di scarico
5~10 mm
Unità: mm
[Cassettone per soffitto]
Soffitto
TP/TN/TM Serie
875(apertura soffitto)
787(bullone di sospensione)
840 Dimensioni
unità
TQ/TR Serie
585~660
517
TU Telaio
600 50
250
Livella
Contro soffitto
Unità: mm
570
461 Unità: mm
1 065
965
50
860
