INNENGERÄTEMONTAGE
50

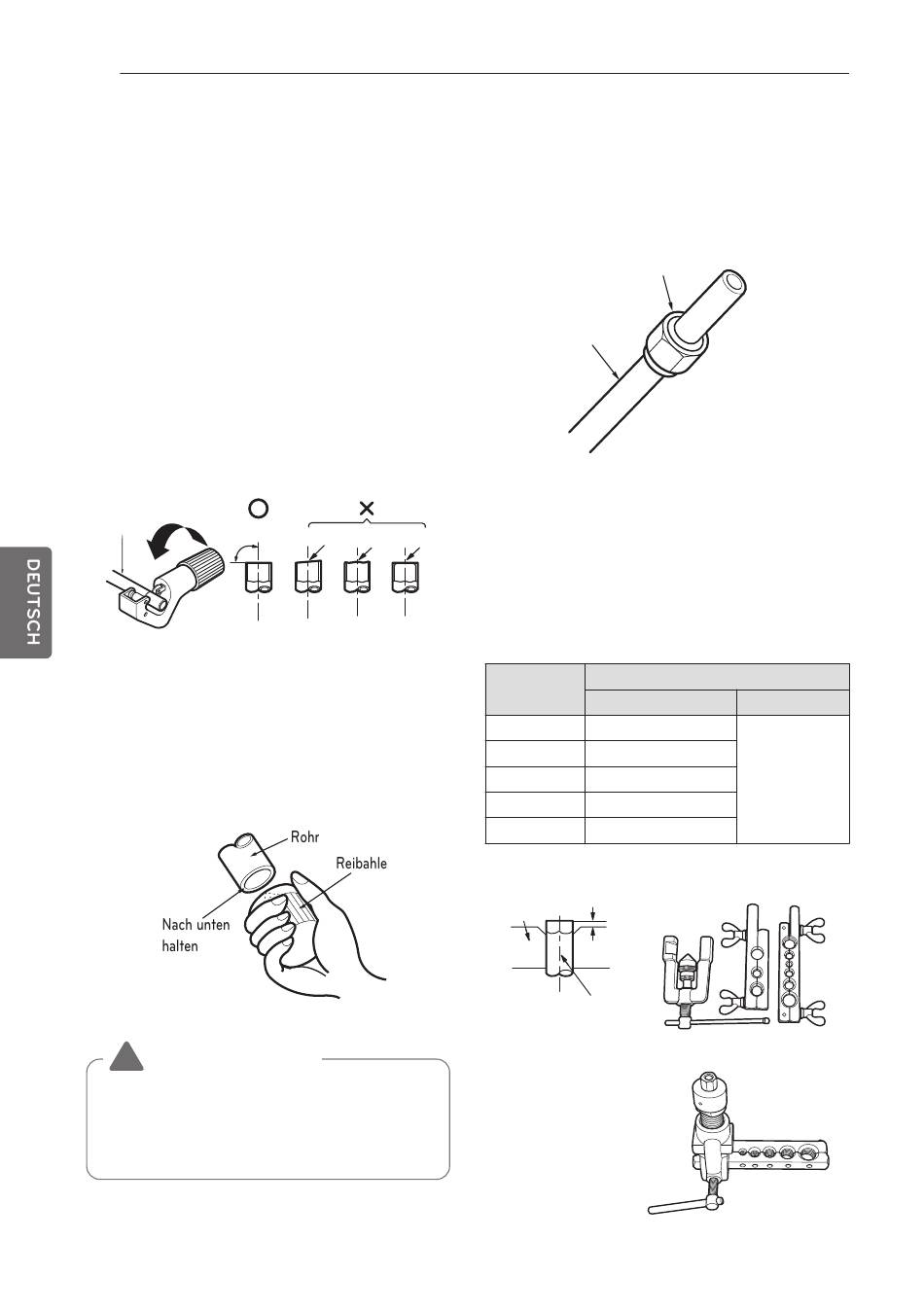

Bördelung
Eine Hauptursache für Gaslecks sind fehlerhafte
Bördelungen. Bördelungen sollten nach folgendem
Verfahren durchgeführt werden.
Rohre und Kabel schneiden
1
Verwenden Sie den Einbausatz für
Rohrleitungen bzw. die bei Ihrem örtlichen
Händler erworbenen Rohre.
2
Messen Sie den Abstand zwischen Innen- und
Außengerät.
3
Schneiden Sie die Rohre etwas länger als den
gemessenen Abstand zu.
4
Schneiden Sie das Kabel 1.5 m länger als die
Rohrlänge zu.
Kupferrohr
90°
Entfernen der Schnittgrate
1
Entfernen Sie alle Grate von der Schnittstelle
der Rohrleitungen.
2
Halten Sie das Kupferrohr/Rohr beim Entfernen
der Grate nach unten, damit keine Grate in die
Rohrleitung fallen.
ACHTUNG
!
Kupfer in Kontakt mit Kühlmitteln sollte
sauerstofffrei oder desoxidiert sein, zum
Beispiel Cu-DHP gemäß Spezifikation in
EN 12735-1 und EN 12735-2
Geneigt Uneben Rau
Befestigen der Muttern
- Entfernen Sie die Schraubenmuttern des Innen-
und Außengerätes und legen Sie sie nach dem
Entfernen der Grate auf die Rohrleitung. (nach der
Bördelung können diese nicht befestigt werden)
Schraubenmutter
Kupferrohr
Bördelung
1
Spannen Sie das Kupferrohr fest in der
Schiene ein und halten Sie sich dabei an
die Abmessungen in der folgenden Tabelle.
2
Führen Sie die Bördelungen durch.
Rohrdurchmesser
Zoll (mm)
Flügelmutter Typ
Ø 1/4 (Ø 6.35) 0.04~0.05 (1.1~1.3)
Ø 3/8 (Ø 9.52) 0.06~0.07 (1.5~1.7)
Ø 1/2 (Ø 12.7) 0.06~0.07 (1.6~1.8)
Ø 5/8 (Ø 15.88) 0.06~0.07 (1.6~1.8)
Ø 3/4 (Ø 19.05) 0.07~0.08 (1.9~2.1)
Schiene
"A"
Kupferrohr
A Zoll (mm)
Kupplungsart
0~0.02
(0~0.5)
<Flügelmutter Typ>
<Kupplungsart>
