INSTALAREA UNITÃŢII INTERIOARE
50

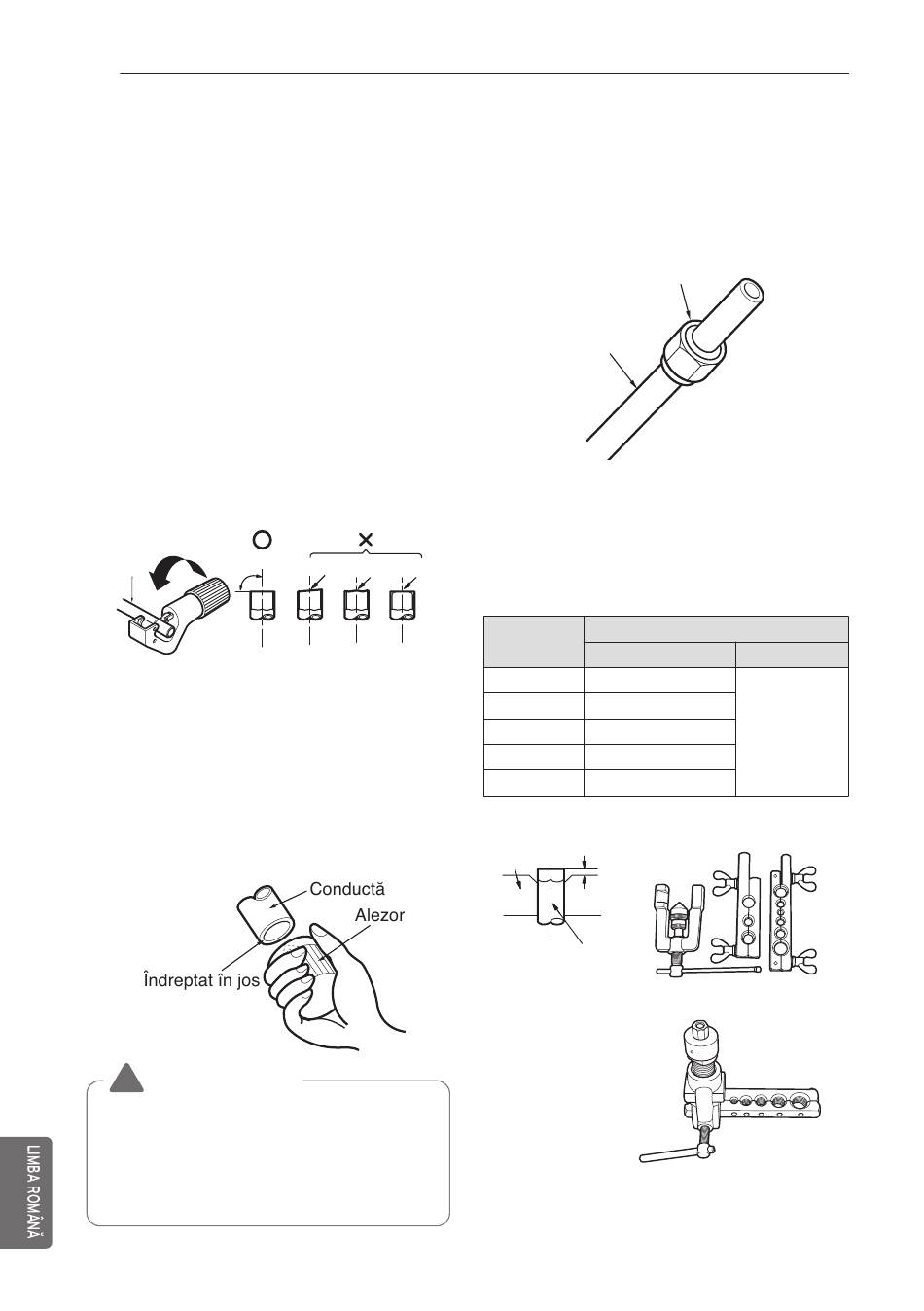

Lucrare de bercuire a
conductelor
Principala cauză a scurgerilor de gaz este
efectuarea necorespunzătoare a lucrărilor de
bercuit. Efectuaţi corect lucrările de bercuit din
următoarea procedură.
Tăiaţi conductele și cablul
1
Utilizaţi trusa de accesorii pentru conducte
sau conducte achiziţionate local.
2
Măsuraţi distanţa dintre unitatea interioară
și cea exterioară.
3
Tăiaţi conductele lăsându-le puţin mai lungi
decât distanţa măsurată.
4
Tăiaţi cablul lăsându-l cu 1.5 m mai lung
decât lungimea conductei.
Conductă
de cupru
90°
Îndepărtarea bavurii
1
Îndepărtaţi în întregime bavura de la
secţiunea tăiată a conductei/tubului.
2
Pentru a evita scurgerea resturilor de
bavură în tubulatură, când îndepărtaţi
bavurile, orientaţi capătul conductei
/conductei de cupru în jos.
! ATENŢIE
cuprul care intră în contact cu agenţii
frigorifici trebuie să nu conţină oxigen sau
să fie deoxidat, de exemplu Cu-DHP, așa
cum este specificat în normele EN 12735-
1 și EN 12735-2
Înclinat Neuniform Aspru
Fixarea piuliţei de bercuit
- Îndepărtaţi piuliţele de bercuit ataşate la unitatea
interioară şi la cea exterioară, apoi puneţi-le pe
conductă/ tub după ce aţi îndepărtat complet
bavura. (Nu există posibilitatea de a le pune la loc
după finalizarea lucrării de bercuit)
Piuliță de bercuit
Teava de cupru
Lucrare de bercuit
1
Ţineţi ferm ţeava de cupru într-o menghină ,
cu dimensiunea indicată în tabelul de mai jos.
2
Realizaţi lucrarea de bercuire cu ajutorul
uneltei de bercuit.
Diametru conductă
în inci (mm)
Tip de piuliţă fluture
Ø 1/4 (Ø 6.35) 0.04~0.05 (1.1~1.3)
Ø 3/8 (Ø 9.52) 0.06~0.07 (1.5~1.7)
Ø 1/2 (Ø 12.7) 0.06~0.07 (1.6~1.8)
Ø 5/8 (Ø 15.88) 0.06~0.07 (1.6~1.8)
Ø 3/4 (Ø 19.05) 0.07~0.08 (1.9~2.1)
<Tip de piuliță fluture>
Bară
"A"
Conductă de cupru
Un inci (mm)
Tip ambreiaj
0~0.02
(0~0.5)
<Tip ambreiaj>
