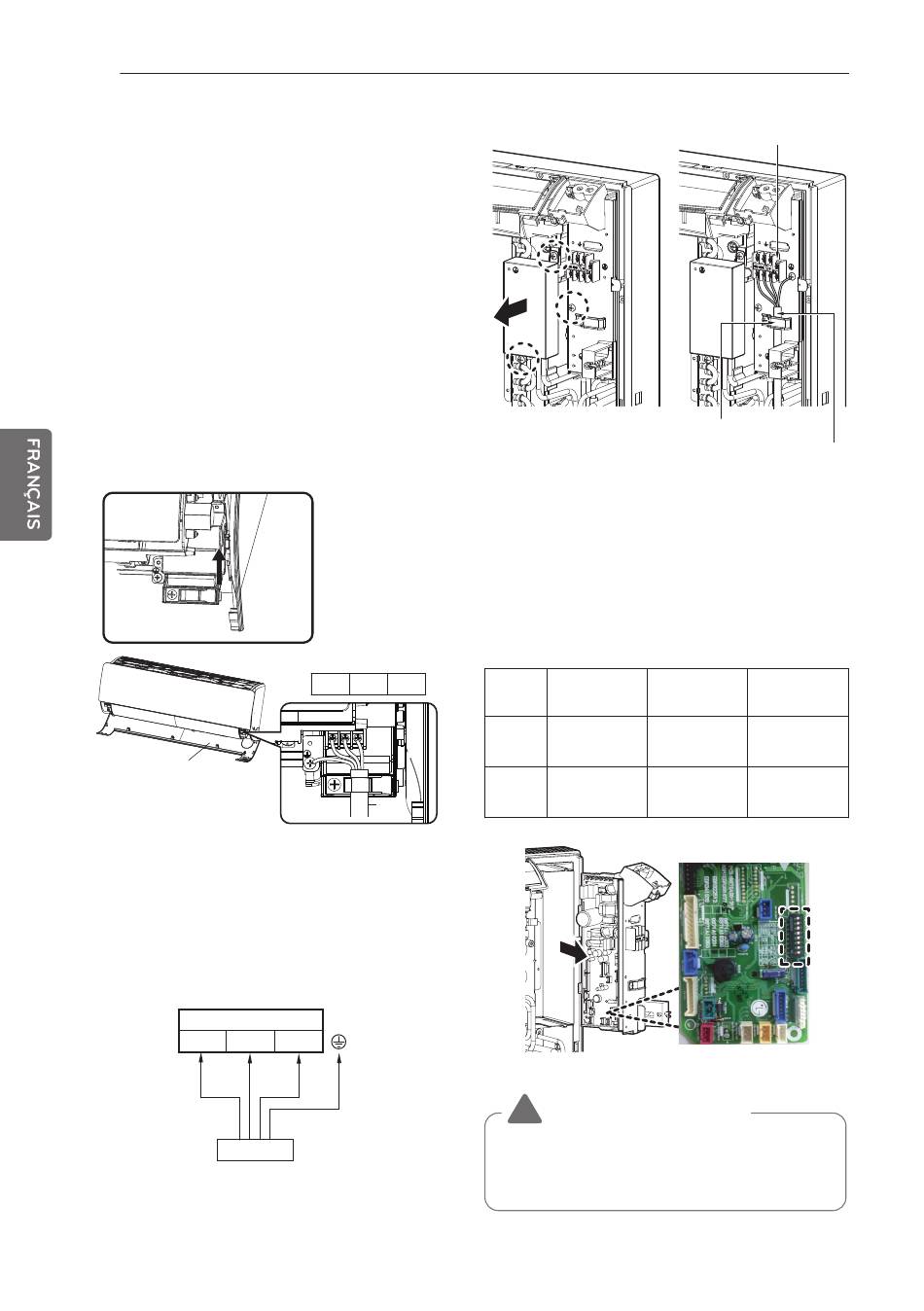

INSTALLATION DE L'UNITÉ INTÉRIEURE
46
Raccordez le câble à l'unité intérieure en branchant
les fils aux bornes du tableau de commande un à
un suivant la même disposition de la connexion de
l'unité extérieure. (Assurez-vous que la couleur des
fils de l'unité extérieure ainsi que le n° de borne
coïncident avec ceux de l'unité intérieure.)
Insérez le câble de liaison à la base de l'unité
intérieure et raccordezle.
(1) Ouvrir le décor
(2) Dévissez la vis du boîtier de contrôle
(3) Faites glisser le couvercle de la plaque
métallique vers le haut
(4) Raccordez le câble de liaison
(5) Après avoir raccordé les câbles, assemblez le
cache de la plaque métallique à l'aide des vis.
Décor
1
Dévisser les vis n° 1 et 2 du couvercle du
coffret électrique.
2
Connectez le câble aux bornes tel
qu'indiqué sur le schéma ci-dessous.
Bornes de l'unité intérieure
1(L) 2(N)
Extérieur
1(L) 2(N) 3(C)
Câble Câble Câble
d'alimenatation d'alimenatation d'alimenatation
reliant reliant reliant
3
1 1
3 3
2 2
3. Fixez le câble dans le coffret électrique à
l'aide du collier.
4. S'il est nécessaire de régler l'unité
intérieure, dévissez la vis n° 3 et soulevez
la carte électronique. (option : utilisation de
volets de soufflage inférieurs, limitation de
l'angle du volet supérieur).
Commutateur
Description
DIP
S/W 5 Installation
Volet de Volet supérieur
S/W 7
soufflage
ATTENTION
!
Le cordon d'alimentation connecté sur
l'appareil doit être sélectionné selon les
spécifications suivantes.
Bornes
Collier de fixation
Câble de raccordement
S/W OFF S/W ON
Exposée Semi-encastrée
Volet supérieur
+ inférieur uniquement
