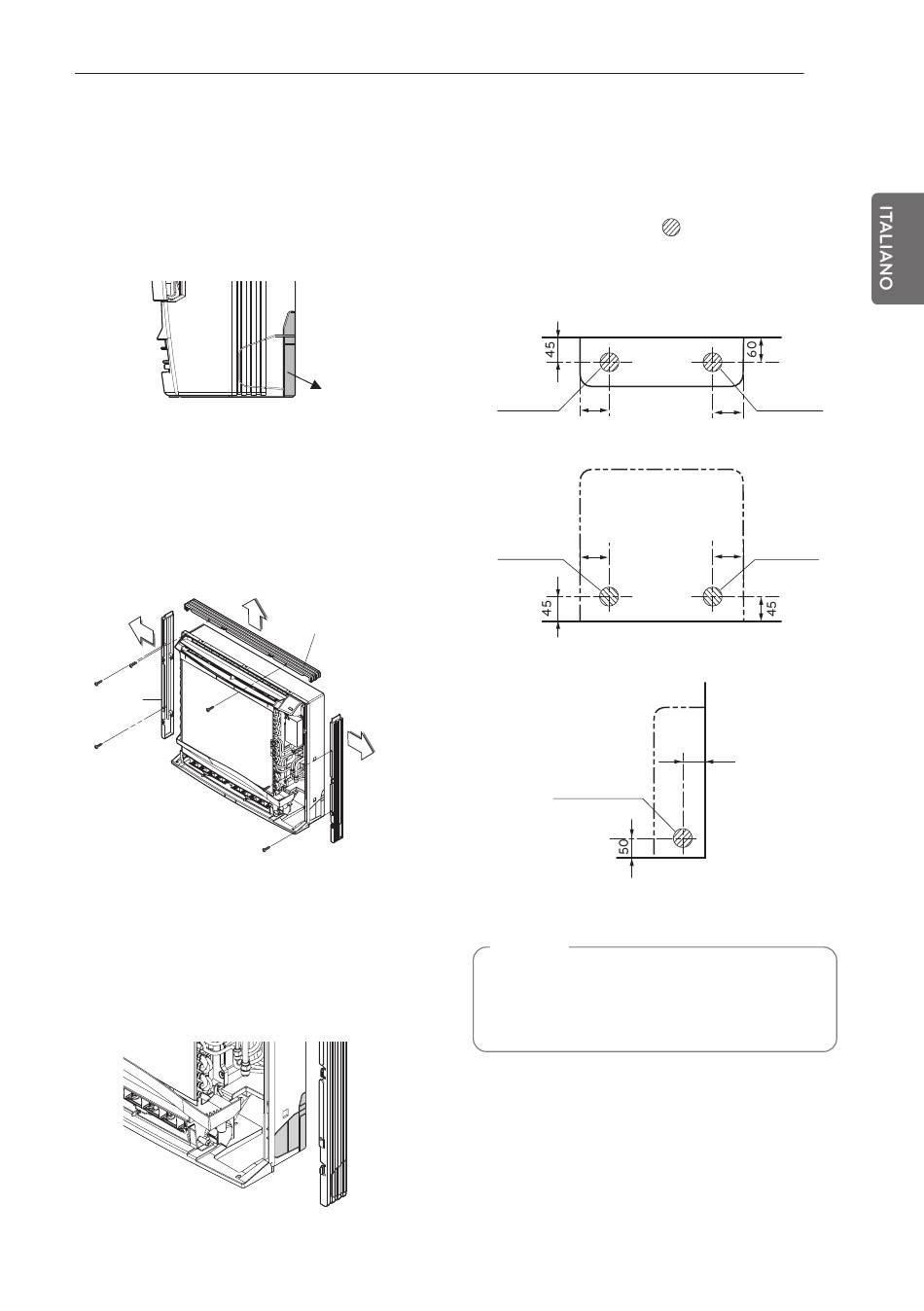

Preparazione / Stampi, tubi laterali e
installazione nascosta
Stampi
1
Rimuovere tutte e parti delle feritoie dl
pannello posteriore.
Per installazione nascosta
1
Rimuovere le 6 viti.
2
Rimuovere il coperchio superiore.
3
Rimuovere i coperchi laterali.
Coperchio
laterale
Per tubi laterali
1
Rimuovere i coperchi.
2
Rimuovere le parti delle feritoie
3
Rimontare i coperchi.
Rimuovere
Coperchio superiore
INSTALLAZIONE DELL'UNITÀ INTERNA
Tubazione refrigerante
1
La posizione del foro è diversa in funzione
di quale lato del tubo viene estratto.
2
Praticare un foro (Ø 70 mm) nel punto
indicato dal simbolo
nell'illustrazione
seguente
Tubazione 90
inferiore
di sinistra
Tubazione
posteriore
90
di sinistra
Tubazione
posteriore
di destra
Tubazione di
sinistra/destra
NOTA
La lunghezza del tubo più corta suggerita
è di 5 m, per evitare rumore dall'unità
esterna e vibrazioni.
33
come
(Unità:mm)
Parete
Tubazione
inferiore
75
di destra
Tubazione
posteriore
75
di destra
40
