LG UM42F Manual De Instalación página 689

5

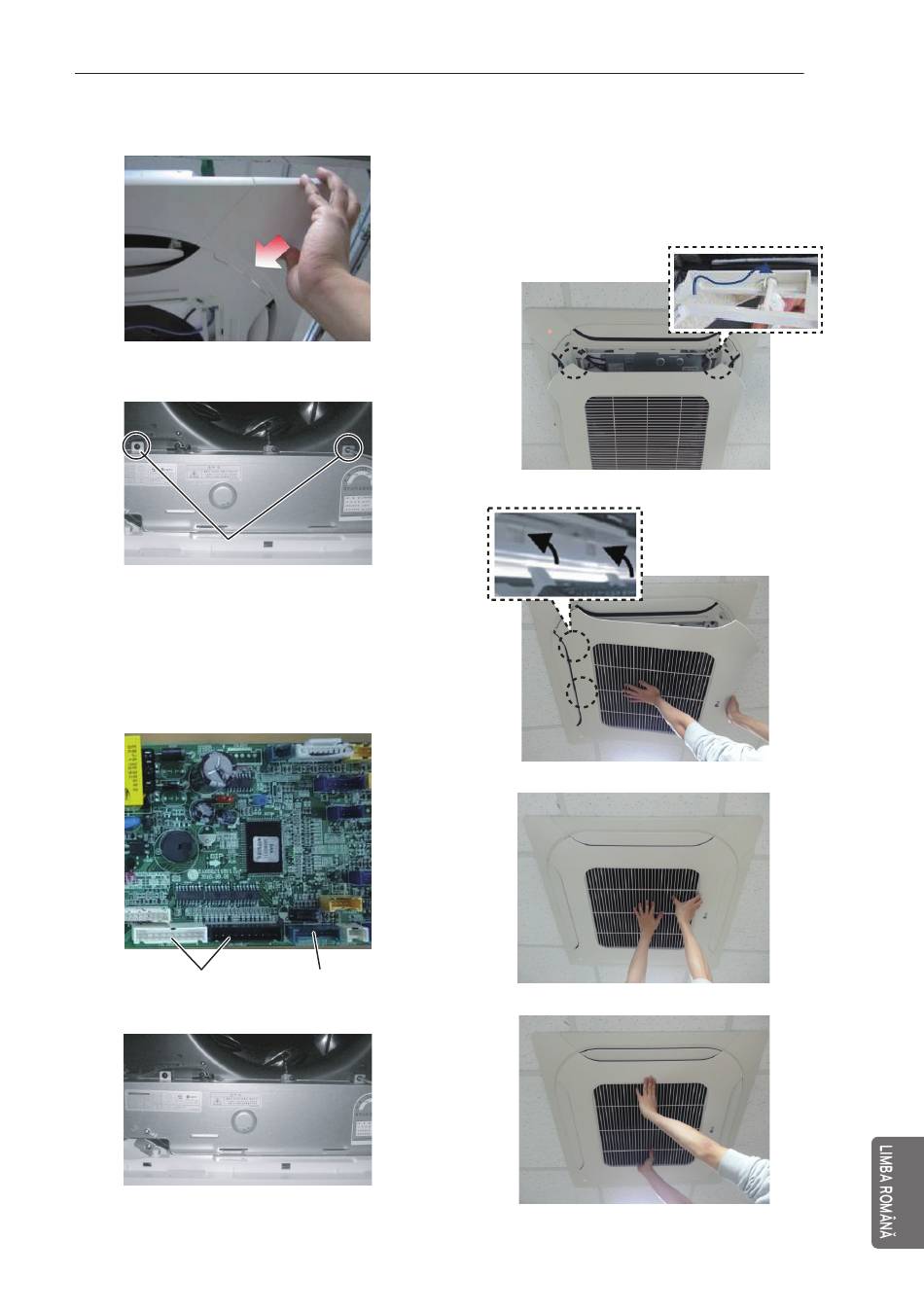

Reglaţi capacurile din colţuri.
6
Desfaceţi două șuruburi din capacul
panoului de control.
Screw
7
Conectaţi de conectorul de afișaj și două
conectoare ale ventilatorului pe placa PCB
a unitatii interne
Poziţia de pe PCB este: Conector de afișaj:
CN_DISPLAY
Conector de control al ventilatorului:
CN_VANE 1, 2
CN_VANE 1,2 CN_DISPLAY
8
Închideţi capacul cutiei de comandă.
INSTALAREA PANOULUI DECORATIV (ACCESORIU)
9
Instalaţi grila de intrare aer și Filtrul pe panou.
- După introducerea marginii grilajului în
corpul panoului, montați sfoara pe corpul
panoului. Apoi închideți sistemul de blocare
al ușii și apăsați pe partea stângă, dreaptă și
centrală.
Instalarea legăturii grilajului pe corpul panoului
Introducerea marginii în corpul panoului
Închiderea sistemului de blocare al ușii
Verificați partea stângă, dreaptă și centrală
59
