AJUSTE DO DESCANSO PARA AS COSTAS
Ferramentas necessárias:
•
Chave combinada de 1/2"
•
Chave sextavada de 5/32"
•
Chave sextavada de 3/32"
•
Chave de parafusos de ranhura pequena
Procedimento:
1 .
Para maior facilidade de acesso, mover o descanso para
as costas para 73 graus .
Nota: Antes de continuar com o procedimento de ajuste
do descanso para as costas, garantir de que o cilindro (A)
está completamente enroscado no suporte (B) para que
não fiquem nenhumas roscas visíveis no eixo do cilindro .
Se estiverem visíveis roscas, utilizar uma chave sextavada
de 3/32" para remover o parafuso de ajuste (C) no centro
do suporte . Com uma chave de parafusos de ranhura
pequena, remover o clipe e pino em E (D e E) que suportam
a parte inferior do cilindro pneumático . Enroscar o eixo do
cilindro (A) completamente no suporte (B) . Voltar a colocar
o clipe e pino em E (D & E) e voltar a colocar o parafuso de
ajuste (C) com Loctite
2 .
Com uma chave combinada de 1/2", desapertar a porca
sextavada (F) na articulação do descanso para as costas
(J) enquanto se mantém o parafuso de ajuste (H) preso
Português
na articulação (Figura 62) .
3 .
Com uma chave sextavada de 5/32", rodar o parafuso de
ajuste (H) até não existir folga entre a pega de desengate
do descanso para as costas (K) e o botão de libertação
do cilindro pneumático (Figura 62) .
Nota: Garantir que o descanso para as costas passa de
plano a uma inclinação de pelo menos 73 graus . Se tal não
acontecer, rodar o parafuso de ajuste 1/2 volta no sentido
dos ponteiros do relógio . Repetir até que seja obtida uma
inclinação de pelo menos 73 graus .
4 .
Baixar o descanso para as costas para um ângulo entre
5 e 10 graus e soltar a pega . Aplicar aproximadamente
22,7 kg (50 lb) de força para baixo até à extremidade do
descanso para as costas . Se o descanso para as costas
oscilar para baixo, rodar o parafuso de ajuste no sentido
oposto ao dos ponteiros do relógio . Repetir até o descanso
para as costas não oscilar para baixo .
5 .
Com a chave combinada de 1/2", apertar a porca
sextavada (F) enquanto se mantém o parafuso de ajuste
preso na articulação (Figura 62) .
6 .
Verificar se a unidade está a funcionar correctamente
antes de voltar a utilizá-la .
Voltar ao índice
7-60
Informações sobre actividades de manutenção
®

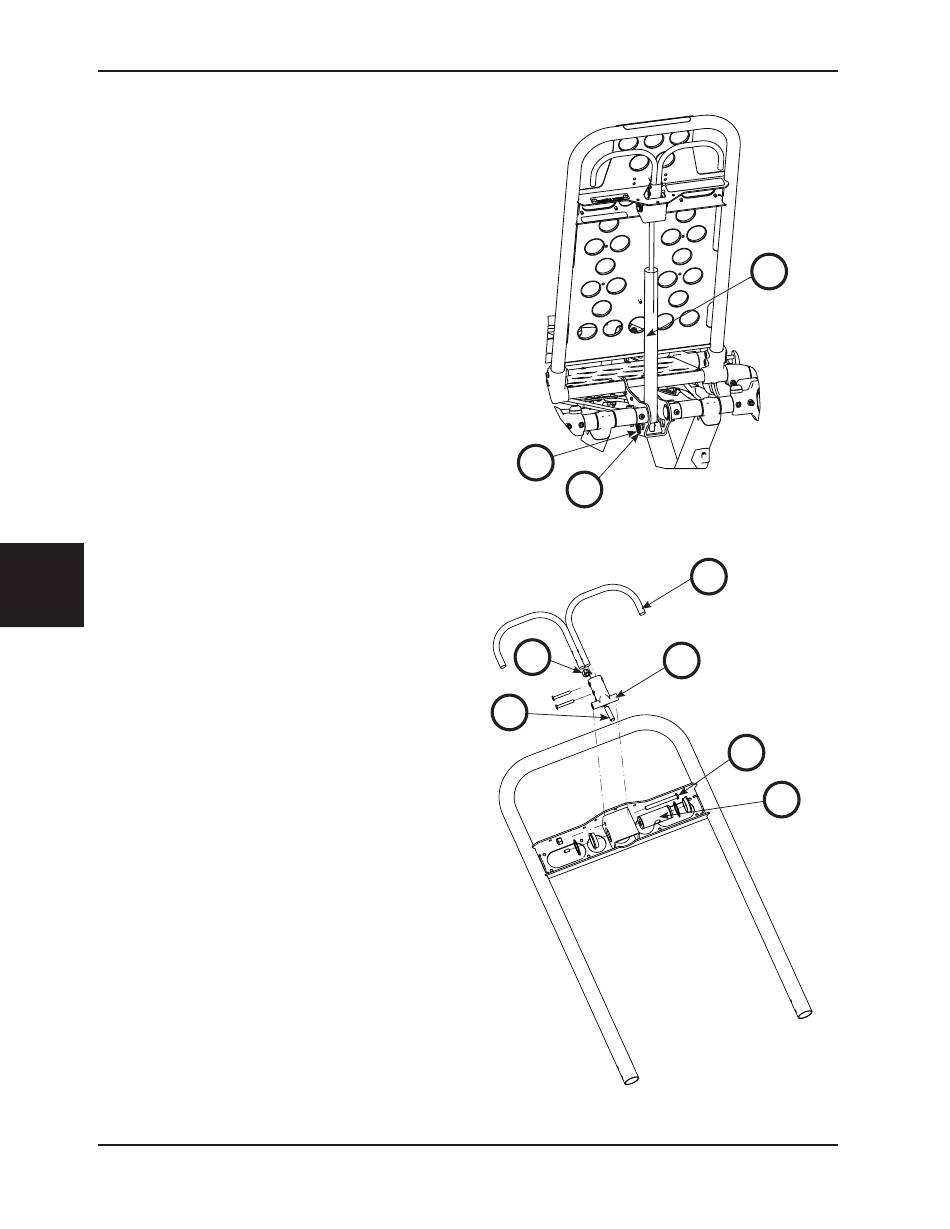

. (Figura 61 e Figura 62)
E
D
F
H
6086-009-005 REV A
A
Figura 61
K
J
C
B
Figura 62
