SOSTITUZIONE DEL PERNO DI FISSAGGIO DELLA
BARELLA
Attrezzi necessari:
• Cacciavite Torx T30
• Chiave esagonale da 5/32"
• Chiave dinamometrica (N·m (in-lb))
Procedura:
1 . Sollevare la barella in posizione completamente verticale .
2 . Girare la barella sul lato sinistro del paziente .
Nota: individuare la freccia situata sulla parte inferiore
della staffa . Per la sostituzione della staffa del perno di
fissaggio è necessario rispettare lo stesso orientamento
nel riassemblare .
3 . Con un cacciavite Torx T30, rimuovere le due viti a testa cava esagonale (A) che fissano il perno di fissaggio ai al tubo base
(B) (Figura 65) . Eliminare le viti e il perno di fissaggio della barella .
4 . Inserire la vite a testa tonda stretta (C) attraverso il tappo (D) e il tubo (E) del perno di fissaggio, fin dentro la staffa perno
superiore (F) (Figura 65) .
5 . Con una chiave esagonale da 5/32" serrare fino in fondo la vite a testa tonda stretta (C) per fissare il tappo (D) e il tubo (E) del
perno di fissaggio alla staffa perno superiore (F) (Figura 65) . Con una chiave dinamometrica serrare la vite a 11,3 - 15,8 N·m
(100-140 in-lb) .
6 . Assemblare il perno di fissaggio della barella attraverso il tubo base . Allineare i fori delle due metà della staffa del perno
di fissaggio e inserire le due viti a testa cilindrica nei fori passanti filettati della staffa superiore del perno di fissaggio .
7 . Con un cacciavite Torx T30 serrare fino in fondo le due viti a testa cava esagonale .
8 . Verificare che l'unità funzioni correttamente prima di rimetterla in servizio .
Nota: può rendersi necessaria la regolazione del gruppo del morsetto della barra allo scopo di compensare le eventuali variazioni
nella posizione del perno di fissaggio della barella, a seconda del fabbricante della barella autocaricante e del numero di modello .

SOSTITUZIONE DELLA VITE DEL PERNO DI FISSAGGIO DELLA BARELLA

Attrezzi necessari:
• Cacciavite Torx T25
• Chiave esagonale da 5/32"
• Chiave dinamometrica (N·m (in-lb))
Procedura:
1 . Con un cacciavite Torx T25 oppure una chiave esagonale da 5/32", rimuovere la vite a testa tonda stretta che fissa il perno di
fissaggio e il tubo alla staffa perno superiore . Eliminare la vite .
2 . Con una chiave esagonale da 5/32", installare e serrare fino in fondo la vite a testa tonda stretta (p/n 0004-503-000) per
fissare il tappo e il tubo del perno di fissaggio alla parte superiore del gruppo perno di fissaggio . Con una chiave dinamometrica
serrare la vite a 11,3 - 15,8 N·m (100-140 in-lb) .
Nota: se non è possibile serrare la vite a 11,3 - 15,8 N·m (100-140 in-lb), sostituire l'intero perno di fissaggio della barella .
Vedere "Sostituzione del perno di fissaggio della barella"" .
3 . Verificare che l'unità funzioni correttamente prima di rimetterla in servizio .
www.stryker.com
Informazioni sulla manutenzione
6086-009-005 REV A
C
D
E
F
B
A

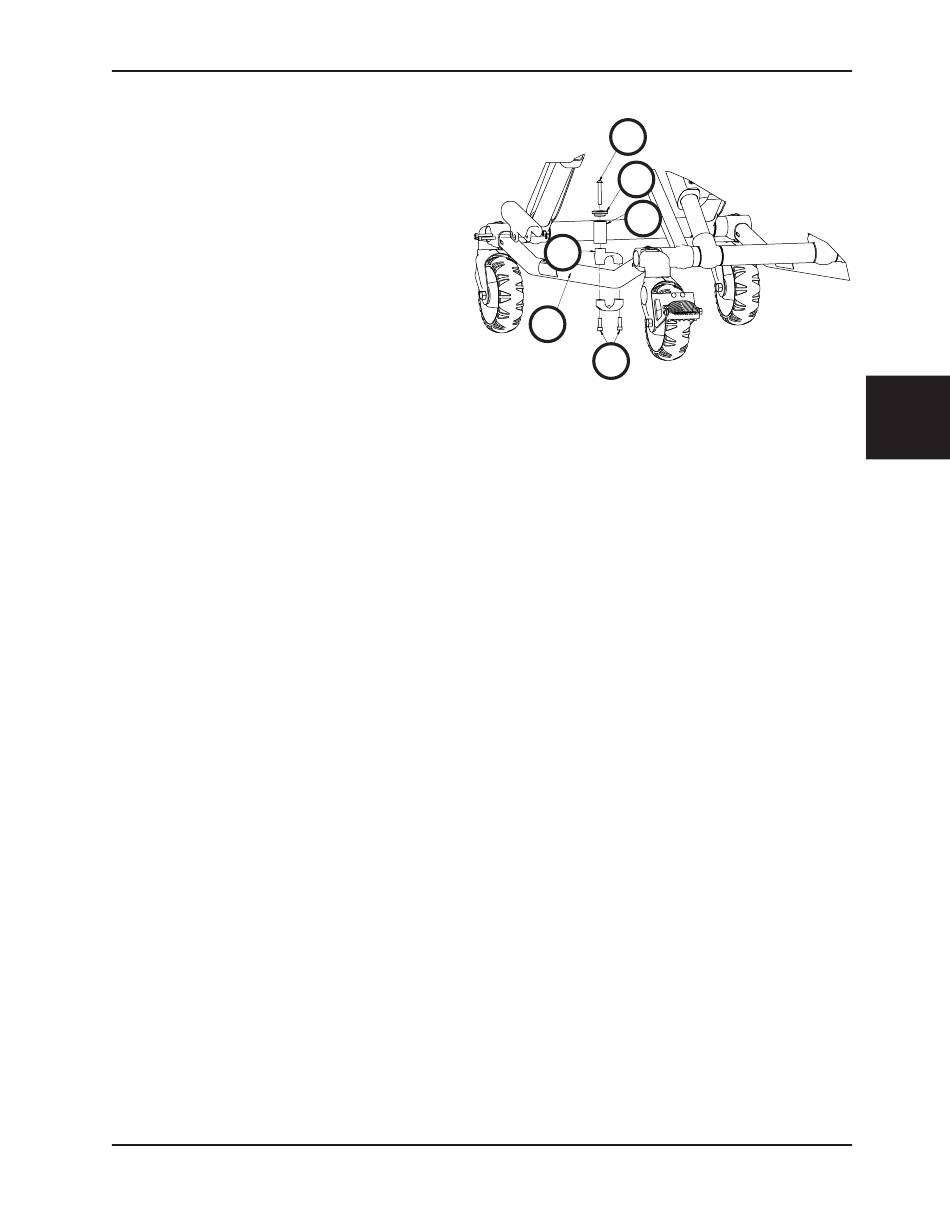

Figura 65
