BINNENBUIS BUITENSTE BUIS VERVANGEN

Benodigd gereedschap:
• (2) Zaagbank
• 3/8 inch combinatiesleutel
• 7/16 inch combinatiesleutel
• T25 Torx-schroevendraaier
• (2) 9/16 inch combinatietang
• Doorslaghamer
• T27 Torx-schroevendraaier
Procedure:
1 . Volg stappen 1-7 van "Binnenbuis binnenste buis
vervangen" op

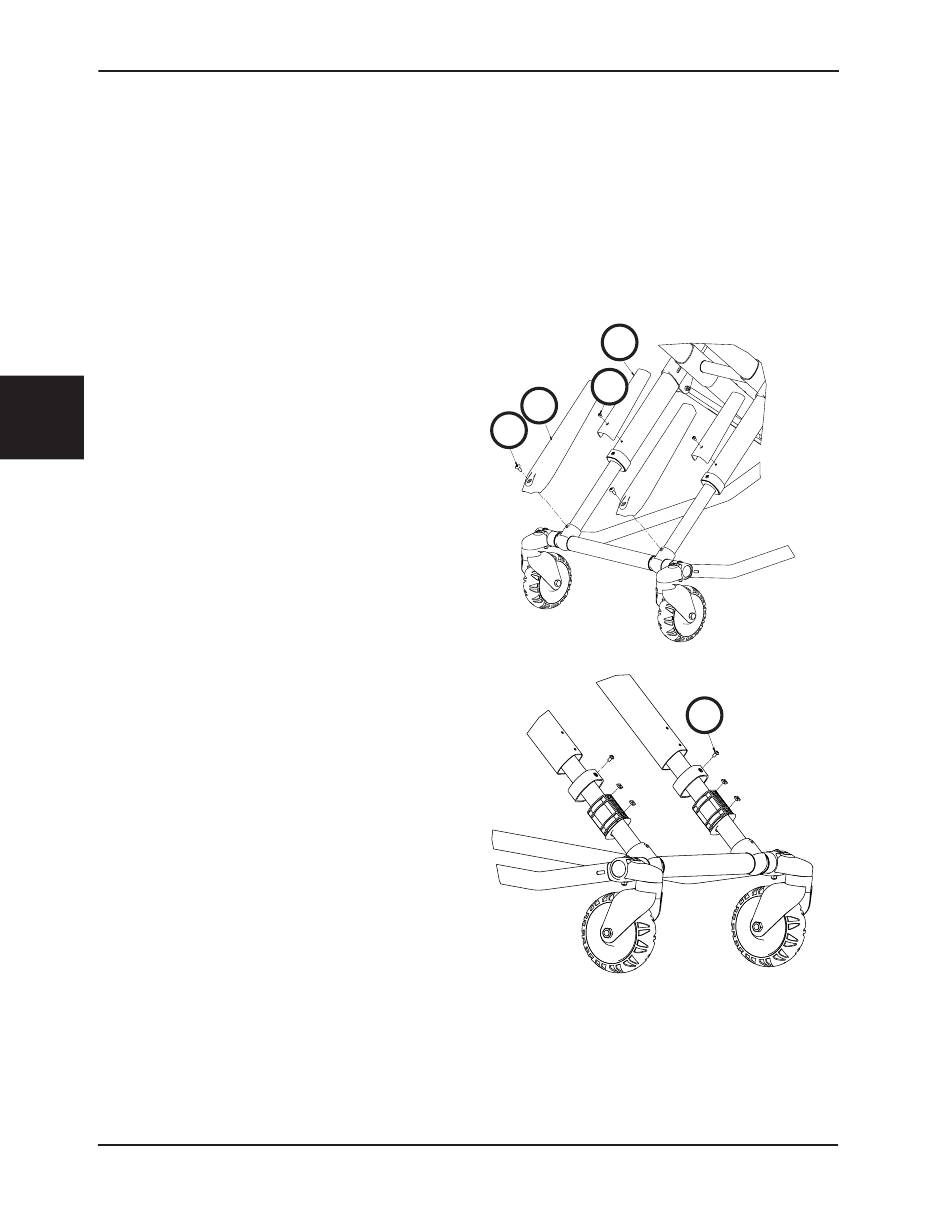

2 . Verwijder met een T27 Torx-schroevendraaier de
platbolkopbout (A) waarmee de beschermkap van het
Nederlands
X-frame (B) aan de binnenbuis is bevestigd (zie Afbeelding
72) .
3 . Verwijder met een T25 Torx-schroevendraaier de twee
bolkopbouten (C) waarmee de buishouder is bevestigd .
4 . Verwijder de binnenbuis en bewaar de buisbussen voor
hergebruik met de nieuwe buis .
5 . Volg de omgekeerde stappen om de nieuwe binnenbuis
te installeren .
Opmerking: Let er bij de installatie op dat het
schroefdraadgat voor de beschermkap van het X-frame
op de nieuwe binnenbuis naar de bovenkant van de
brancard wijst .
6 . Controleer of de eenheid naar behoren werkt alvorens
deze weer in gebruik te nemen .
Terug naar de inhoudsopgave
4-66
Service-informatie
pagina 4-65 .
B
A
6086-009-005 REV A
B
A
Afbeelding 72
C
Afbeelding 73
