DE RUGSTEUN AFSTELLEN

Benodigd gereedschap:
• 1/2 inch combinatiesleutel
• 5/32 inch inbussleutel
• 3/32 inch inbussleutel
• Kleine platte schroevendraaier
Procedure:
1 . Plaats de rugsteun in een hoek van 73 graden voor een
verbeterde toegang .
Opmerking: Controleer alvorens verder te gaan met de
rugsteunafstelling of de cilinder (A) volledig in het juk (B)
is gedraaid, zodat er geen schroefdraad zichtbaar is op de
cilinderstang . Als er schroefdraad zichtbaar is, verwijder
Nederlands
dan met een 3/32 inch inbussleutel de stelschroef (C) in
het midden van het juk . Verwijder met een kleine platte
schroevendraaier de e-klem en de pen (D en E) waarmee
de onderzijde van de hydraulische cilinder is bevestigd .
Draai de cilinderstang (A) volledig in het juk (B) . Vervang
de e-klem en de pen (D en E) . Vervang de stelschroef
(C) en breng deze aan met Loctite

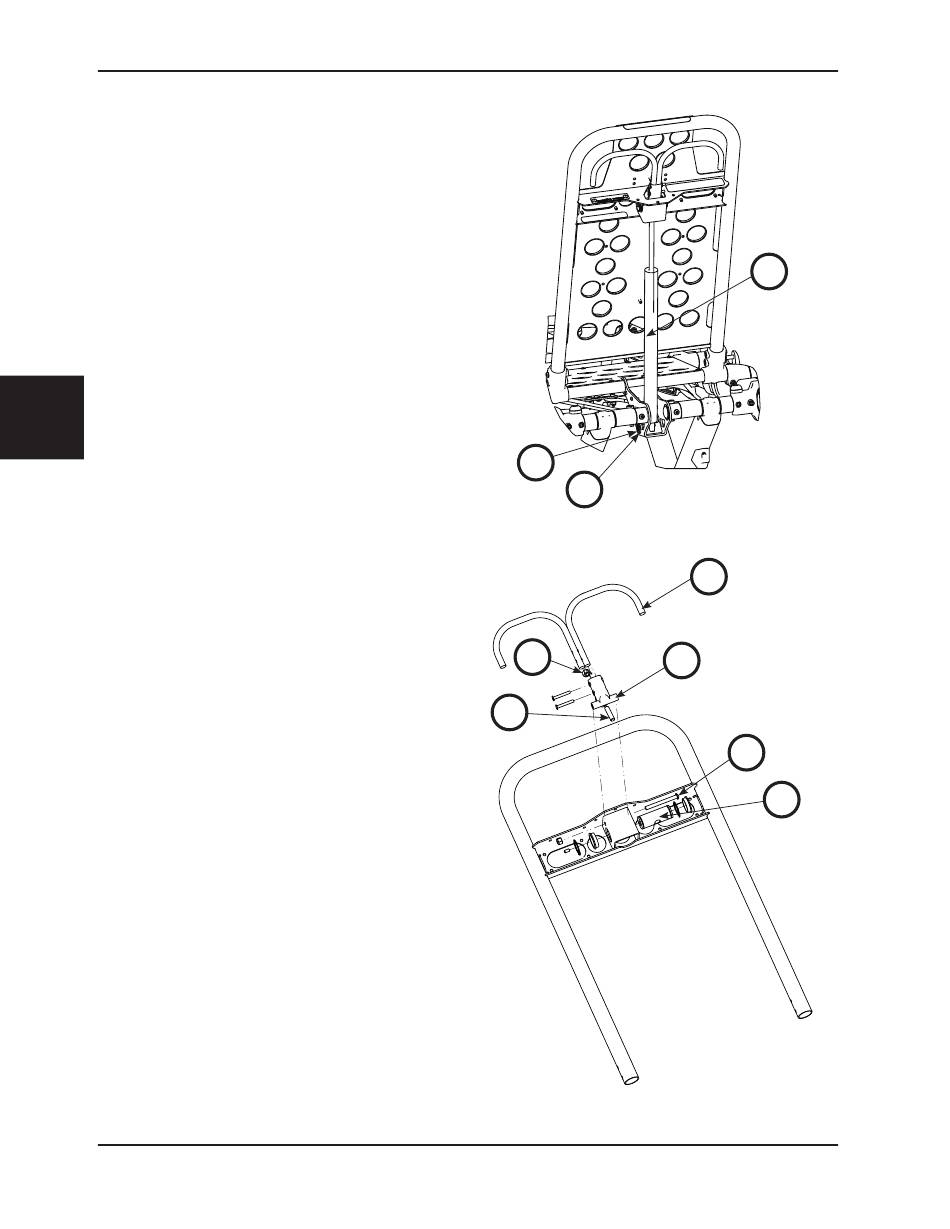

Afbeelding 62)
2 . Draai met een 1/2 inch combinatiesleutel de zeskantmoer
(F) op de rugsteunscharnier (J) terug terwijl u de stelschroef
(H) in de scharnier tegenhoudt (Afbeelding 62) .
3 . Draai de stelschroef (H) met een 5/32 inch inbussleutel
totdat er geen speling meer is tussen de vrijgavehendel van
de rugsteun (K) en de vrijgaveknop van de pneumatische
cilinder (Afbeelding 62) .
Opmerking: Controleer of de rugsteun een bereik heeft
van horizontaal tot minimaal 73 graden . Draai als dat niet
het geval is de stelschroef 1/2 slag rechtsom . Herhaal deze
procedure tot het bereik minimaal 73 graden is .
4 . Plaats de rugsteun onder een hoek van 5-10 graden en zet
de hendel vrij . Oefen een neerwaartse kracht van ongeveer
22,7 kg (50 lb) uit op het uiteinde van de rugsteun . Draai
als de rugsteun omlaag beweegt de stelschroef linksom .
Herhaal deze procedure totdat de rugsteun niet meer
omlaag beweegt .
5 . Draai met de 1/2 inch combinatiesleutel de zeskantmoer (F)
vast terwijl u de stelschroef (H) in de scharnier tegenhoudt
(Afbeelding 62) .
6 . Controleer of de eenheid naar behoren werkt alvorens
deze weer in gebruik te nemen .
Terug naar de inhoudsopgave
