BYTE AV INRE INVÄNDIGT RÖR
Nödvändiga verktyg:
• (2) Sågbock
• 3/8" kombinationsnyckel
• 7/16" kombinationsnyckel
• T25 torxskruvmejsel
• (2) 9/16" kombinationsnyckel
• Studsfri hammare
Procedur:

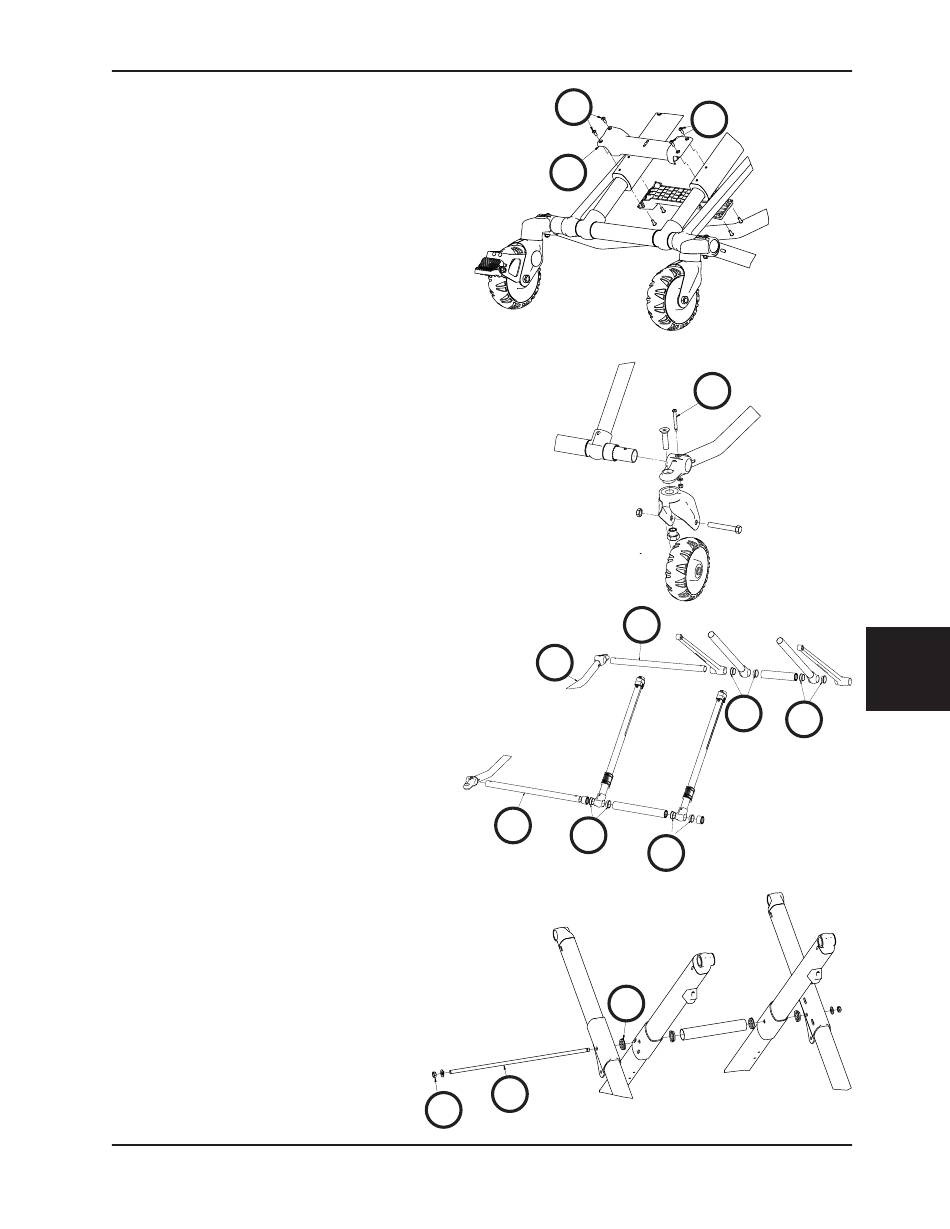

1 . Avlägsna de fyra skruvarna (A) från
basstaget (figur 68) med hjälp av en T25
torxskruvmejsel .
2 . Sänk bårvagnen till helt nedsänkt läge .
3 . Med hjälp av två sågbockar vänder du
bårvagnen upp och ned på sågbockarna
för att stötta bårvagnen .
4 . Med hjälp av
7/16"-kombinationsnyckeln tar du bort
alla fyra fästbultarna (C) som fixerar
den yttre lyftstången med fotstödrören
(figur 69) .
5 . Med hjälp av två 9/16" kombinations-
nycklar och en studsfri hammare tar
du bort basanslutningsstaget (D) och
den sexkantiga mittlåsspärrmuttern (E) .
Obs! Spara lagren (F) som lösgörs .
(Figur 71) .
6 . Ta bort den yttre basrörssvetsningen (G)
på den sida som är skadad . Lämna kvar
motstående sida som stöd för X-ramen
(figur 70) .
7 . Skjut fotbasrören (H) genom X-ramsbenen
för att lossa X-ramen (figur 70) .
Obs! Motstående sida har fortfarande
det yttre basröret och fotbasrören fästa
på X-ramen .
8 . Ta bort det inre röret och spara
bussningarna (J) till det nya röret .
9 . Utför förfarandet ovan i omvänd ordning
för att montera det nya inre röret .
10 . Bekräfta att enheten fungerar ordentligt
innan den åter tas i drift .
www.stryker.com
Serviceinformation
3/8"- och
E
6086-009-005 REV A
A
B
Figur 68
Figur 69
H
G
H
J
J
Figur 70
F
D
Figur 71
Tillbaka till innehållsförteckningen
A
C
J
J
8-65
