Installazione del gancio di sicurezza nel veicolo

Nota: le seguenti istruzioni per l'installazione si riferiscono a barelle da NON utilizzarsi con il sistema Power-LOAD . Per le
barelle modello 6086 con l'opzione Power-LOAD, consultare il Manuale d'uso e manutenzione Power-LOAD per le istruzioni per
l'installazione .
CONFIGURAZIONE DEL VEICOLO
Secondo la norma federale statunitense KKK-A-1822, l'altezza del paraurti del veicolo deve essere equidistante ± 5 cm (2") dal
pavimento del veicolo e da terra, mentre la distanza fra questi ultimi definisce l'altezza del piano del veicolo . Il paraurti deve avere
una profondità minima di 13 cm (5") e massima di 25 cm (10") . Se la profondità del paraurti supera i 18 cm (7"), il paraurti deve
potere essere retratto . L'installazione del gancio di sicurezza in qualsiasi veicolo conforme a questa norma federale statunitense
crea spazio sufficiente per consentire al carrello della barella di abbassarsi fino alla completa estensione . La barella è compatibile
con piani di tutte le altezze (vedere le specifiche relative all'altezza di caricamento massima), purché il veicolo soddisfi i requisiti
indicati nella norma federale statunitense KKK-A-1822 .
Italiano

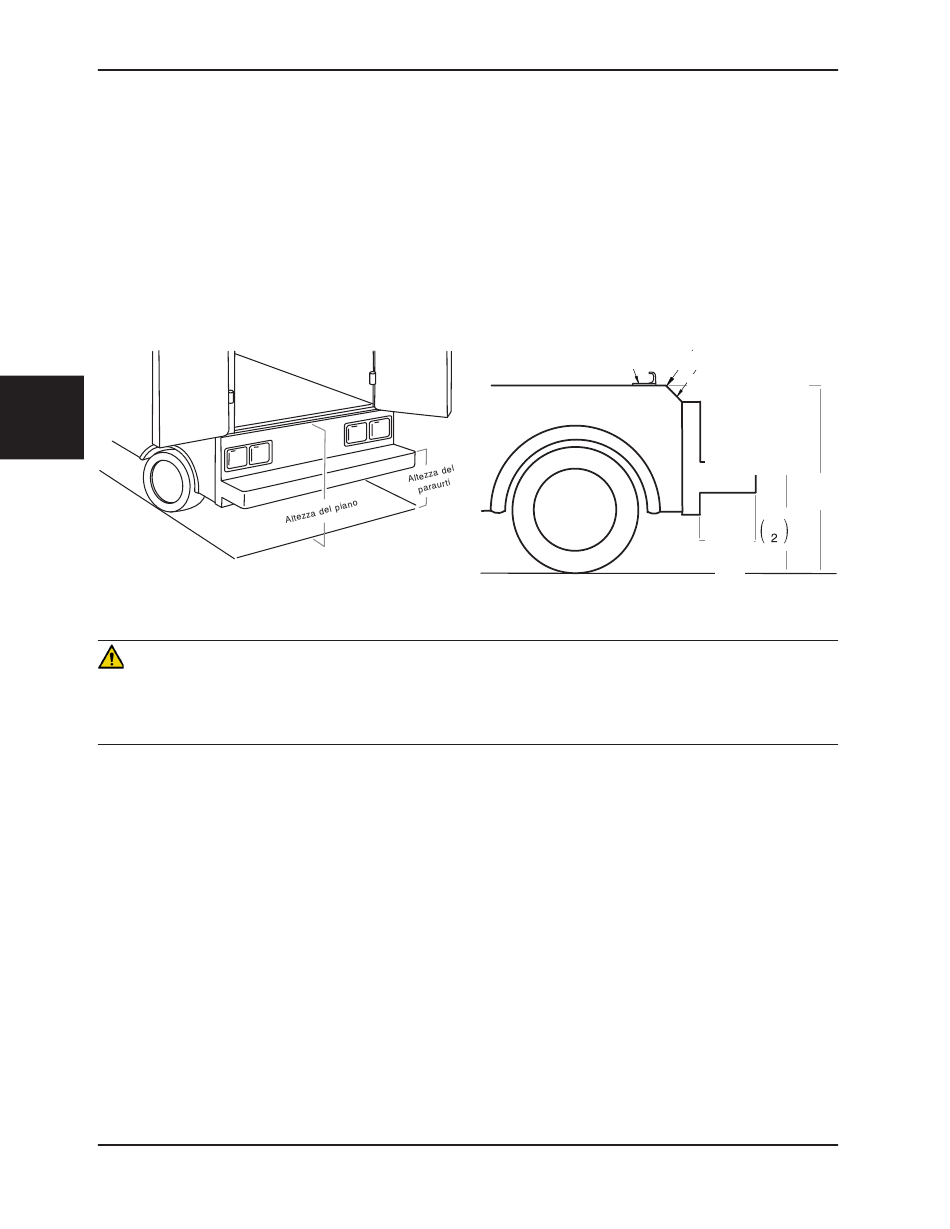

Figura 7: Altezza del piano del veicolo
ATTENZIONE
• Prima dell'uso, impostare l'altezza di caricamento della barella in base all'altezza del fermo .
• Il gancio di sicurezza deve essere installato da un meccanico abilitato pratico di allestimento di autoambulanze . Prima di
installare il gancio di sicurezza, rivolgersi al produttore del veicolo e accertarsi che tale installazione non danneggi né ostacoli
l'impianto dei freni, dell'ossigeno o del carburante, il serbatoio del carburante o il cablaggio elettrico del veicolo .

ARTICOLI NECESSARI PER L'INSTALLAZIONE DEL GANCIO DI SICUREZZA (NON FORNITI)

(2) Viti a testa cava esagonale da almeno 1/4"-20, categoria 5*, per il gancio di sicurezza lungo o quello corto .
(2) Viti a testa cava esagonale piatta da almeno 1/4"-20, categoria 5*, per il gancio a "J" .
(2) Rondelle piatte
(2) Rondelle di bloccaggio
(2) Dadi da 1/4 di pollice-20
* La lunghezza delle viti a testa cava esagonale dipende dallo spessore del pavimento del veicolo . Utilizzare viti di lunghezza
sufficiente a penetrare nel pavimento della cabina paziente, in una rondella e in un dado, di almeno due filetti completi .
