Interno, Ricambio Del Tubo Interno - Stryker Performance-Pro Xt Manual De Uso Y Mantenimiento

INTERNO, RICAMBIO
INTERNO
Attrezzi necessari:
• (2) Cavalletto
• Chiave combinata da 3/8"
• Chiave combinata da 7/16"
• Cacciavite Torx T25
• (2) Chiave combinata da 9/16"
• Mazzuola antirimbalzo
Procedura:

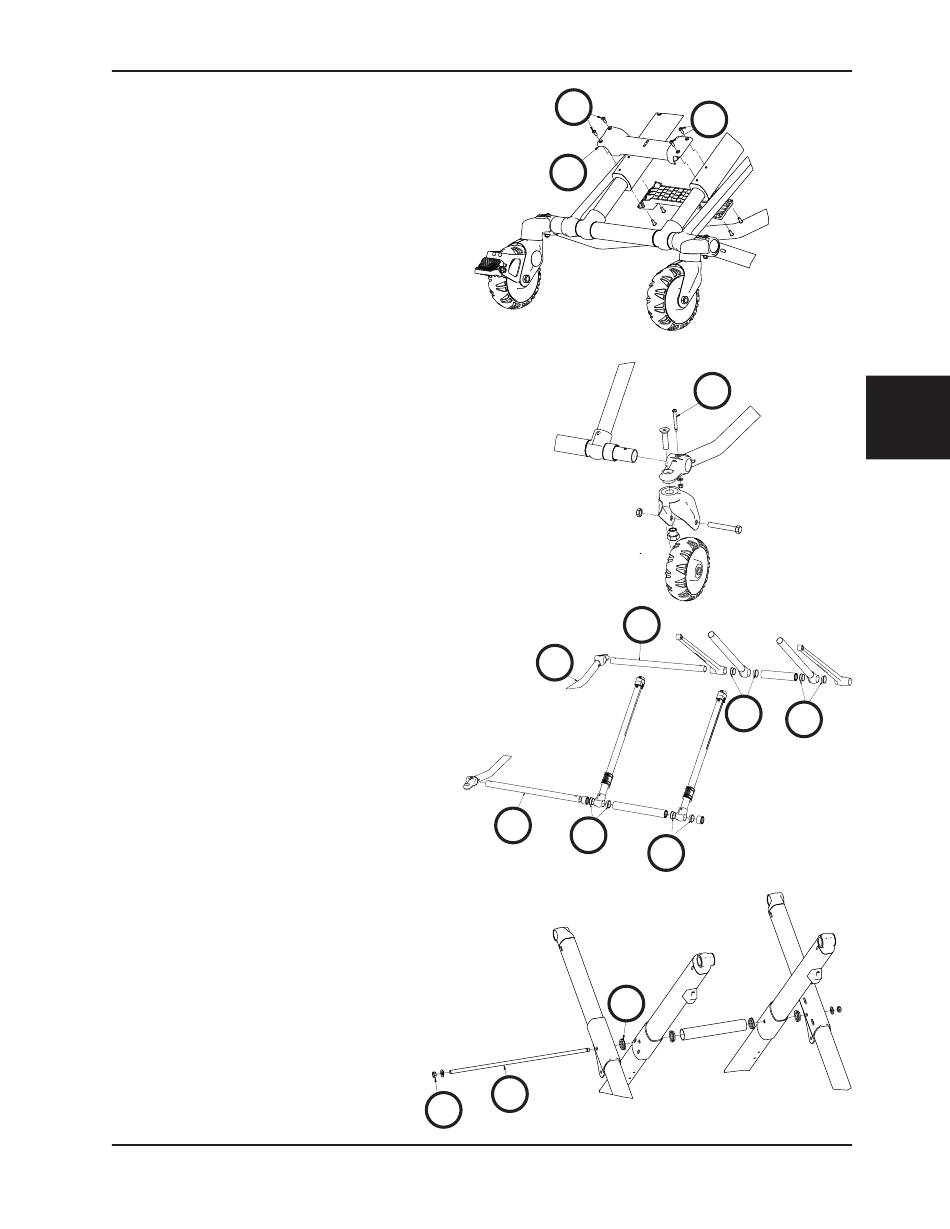

1 . Con un cacciavite Torx T25 rimuovere le
quattro viti a testa tonda stretta esterne (A)
dalla base di irrigidimento (Figura 68) .
2 . Abbassare la barella
completamente abbassata .
3 . Utilizzando due cavalletti,
la barella sui cavalletti di supporto .
4 . Con una chiave combinata da 3/8" e una
chiave esagonale da 7/16", rimuovere le
quattro leve dei bulloni di fissaggio (C) che
serrano i gruppi della barra di sollevamento
esterna ai tubi del carrello (Figura 69) .
5 . Con due chiavi combinate da 9/16"
e una mazzuola antirimbalzo, rimuovere
l'asta di connessione alla base (D) e un
controdado di bloccaggio centrale (E) .
Nota: Conservare i cuscinetti (F) che
cadono . (Figura 71) .
6 . Rimuovere l'azionatore del tubo base
esterno (G) sul lato danneggiato . Lasciare
il lato opposto come supporto del telaio a X
(Figura 70) .
7 . Scorrere i tubi del carrello (H) nelle gambe del
telaio a X per allentare il telaio a X (Figura 70) .
Nota: Il lato opposto avrà ancora un tubo
base esterno e i tubi del carrello attaccati
al telaio a X .
8 . Rimuovere il tubo interno e conservare
i raccordi (J) per riutilizzarli sul nuovo tubo .
9 . Ripetere le suddette operazioni nella
sequenza inversa per installare il nuovo tubo
interno .
10 . Verificare che l'unità funzioni correttamente
prima di rimetterla in servizio .
www.stryker.com
Informazioni sulla manutenzione
DEL TUBO
alla posizione
capovolgere
E
6086-009-005 REV A
A
B
Figura 68
Figura 69
H
G
H
J
J
Figura 70
F
D
Figura 71
A
C
J
J
Ritorna all'indice
5-65
