AUSWECHSELN DES HALTEPFOSTENS DER
TRAGE
Erforderliche(s) Werkzeug(e):
•
T30 Torx-Schlüssel
•
5/32-Zoll-Sechskantschlüssel
•
Drehmomentschlüssel (N·m (Inch-pound))
Vorgehensweise:
1 .
Die Trage in die vollständig aufrechte Position anheben .
2 .
Die Trage auf die linke Patientenseite legen .
Hinweis: Den Pfeil suchen, der sich am unteren Bügel
befindet . Der Ersatz-Haltepfostenbügel muss mit derselben
Ausrichtung angebracht werden .
3 .

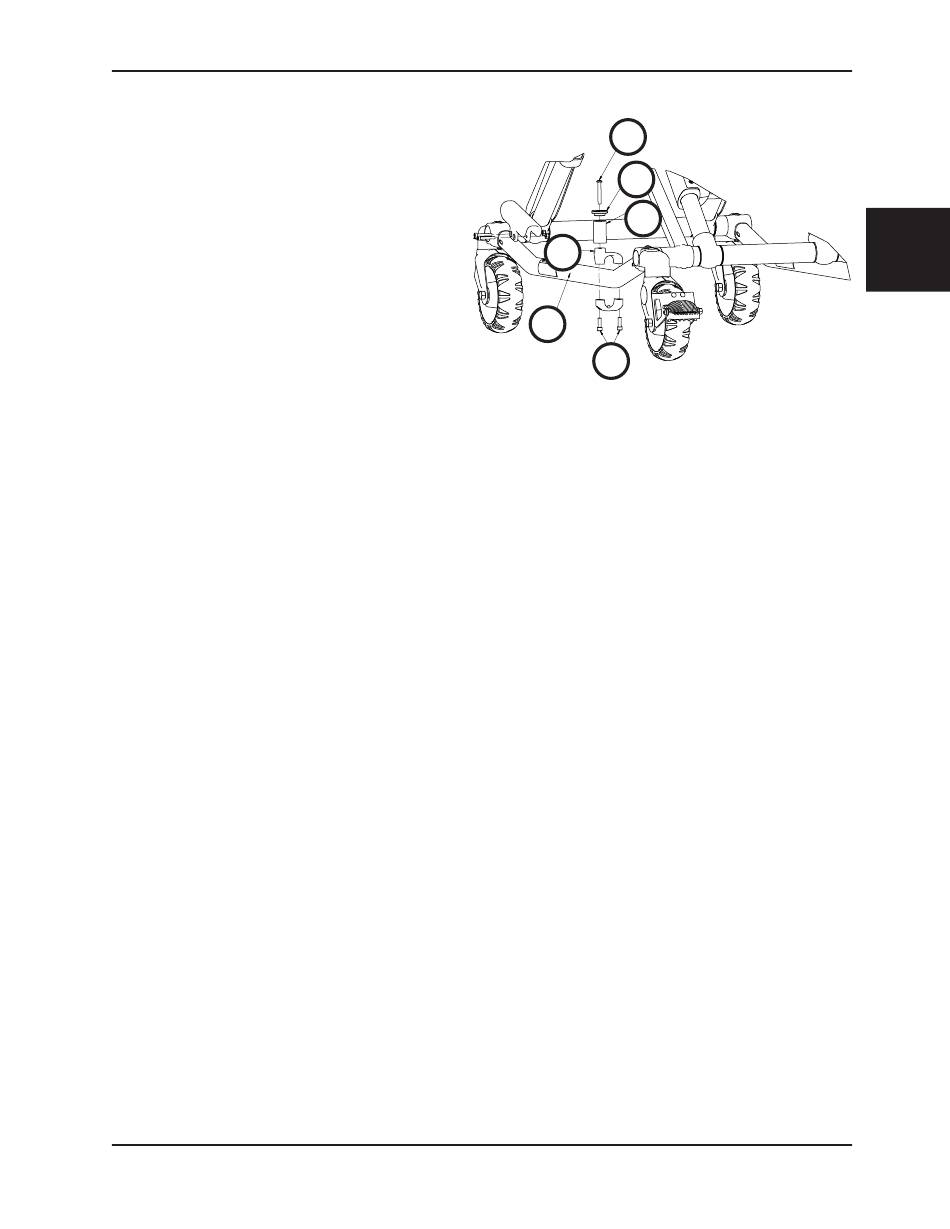

Mit einem T30 Torx-Schlüssel die zwei Innensechskantschrauben (A) entfernen, die den aktuellen Haltepfosten der Trage am
Grundgestell (B) sichern (Abbildung 65) . Schrauben und Haltepfosten der Trage entsorgen .
4 .
Die Halbrundkopfschraube (C) durch die Haltepfostenkappe (D) und das Pfostenrohr (E) führen und dann in die obere
Stifthalterung (F) einsetzen (Abbildung 65) .
5 .
Mit einem 5/32-Zoll-Sechskantschlüssel die Halbrundkopfschraube (C) festschrauben, um die Haltepfostenkappe (D) und das
Pfostenrohr (E) an der oberen Stifthalterung (F) zu sichern (Abbildung 65) . Die Schraube mit einem Drehmomentschlüssel auf
11,3 bis 15,8 N·m (100–140 Inch-pounds) anziehen .
6 .
Den Haltepfosten der Trage am Grundgestell montieren . Die Löcher der beiden Hälften der Haltepfosten aneinander ausrichten
und die zwei (2) Halbrundkopfschrauben in die Gewindebohrungen am oberen Teil des Haltepfostens schieben .
7 .
Die zwei (2) Halbrundkopfschrauben mit einem T30 Torx-Schlüssel fest anziehen .
8 .
Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen .
Hinweis: Möglicherweise ist eine Justierung der Schienenklemmenbaugruppe erforderlich, um je nach Hersteller und Modellnummer
der Krankentrage Abweichungen in der Position des Haltepfostens der Trage zu kompensieren .
AUSWECHSELN DER SCHRAUBE DES HALTEPFOSTENS DER TRAGE
Erforderliche(s) Werkzeug(e):
•
T25 Torx-Schlüssel
•
5/32-Zoll-Sechskantschlüssel
•
Drehmomentschlüssel (N·m (Inch-pound))
Vorgehensweise:
1 .
Mit einem T25 Torx-Schlüssel oder einem 5/32-Zoll-Sechskantschlüssel die Halbrundkopfschraube entfernen, die die
Haltepfostenkappe und das Pfostenrohr an der oberen Stifthalterung sichert . Die Schraube entsorgen .
2 .
Mit einem 5/32-Zoll-Sechskantschlüssel die Halbrundkopfschraube (T/N 0004-503-000) einsetzen und fest anziehen,
um die Haltepfostenkappe und das Pfostenrohr am oberen Teil des Haltepfostens zu sichern . Die Schraube mit einem
Drehmomentschlüssel auf 11,3 bis 15,8 N·m (100–140 Inch-pounds) anziehen .
Hinweis: Wenn die Schraube mit einem Drehmomentschlüssel nicht auf 11,3 bis 15,8 N·m (100 bis 140 Inch-pounds) angezogen
werden kann, muss der gesamte Haltepfosten der Trage ausgewechselt werden . Siehe „Auswechseln des Haltepfostens der
Trage" .
3 .
Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen .
