Montaż Haka Bezpieczeństwa Pojazdu; Elementy Mocujące Wymagane Do Montażu Haka Bezpieczeństwa (Nie Dostarczonew Zestawie) - Stryker Performance-Pro Xt Manual De Uso Y Mantenimiento

Uwaga: Niniejsze instrukcje montażu są przeznaczone dla noszy, które NIE współpracują z systemem Power-LOAD . W przypadku
modelu 6086 noszy z opcją Power-LOAD należy zapoznać się z instrukcjami montażu w instrukcji obsługi/konserwacji systemu
Power-LOAD .
KONFIGURACJA POJAZDU
Według wytycznych federalnej specyfikacji (KKK-A-1822) zderzak pojazdu powinien być zamontowany w równej odległości
(± 5 cm (2 cali)) od podłogi pojazdu (wysokość pomostu pojazdu) i podłoża . Stopień zderzaka powinien mieć głębokość minimalnie
13 cm (5 cali) i maksymalnie 25 cm (10 cali) . Jeśli głębokość zderzaka jest większa niż 18 cm (7 cali), zderzak musi mieć możliwość
składania . Montaż haka bezpieczeństwa w pojazdach zgodnych z tymi wytycznymi federalnej specyfikacji zapewnia odpowiedni
odstęp, umożliwiający całkowite opuszczenie/rozłożenie podstawy noszy . Nosze są kompatybilne z pomostami pojazdów o dowolnej
wysokości (patrz dane maksymalna wysokość załadunku w danych technicznych), jeśli pojazd spełnia wytyczne federalnej
specyfikacji KKK-A-1822 .

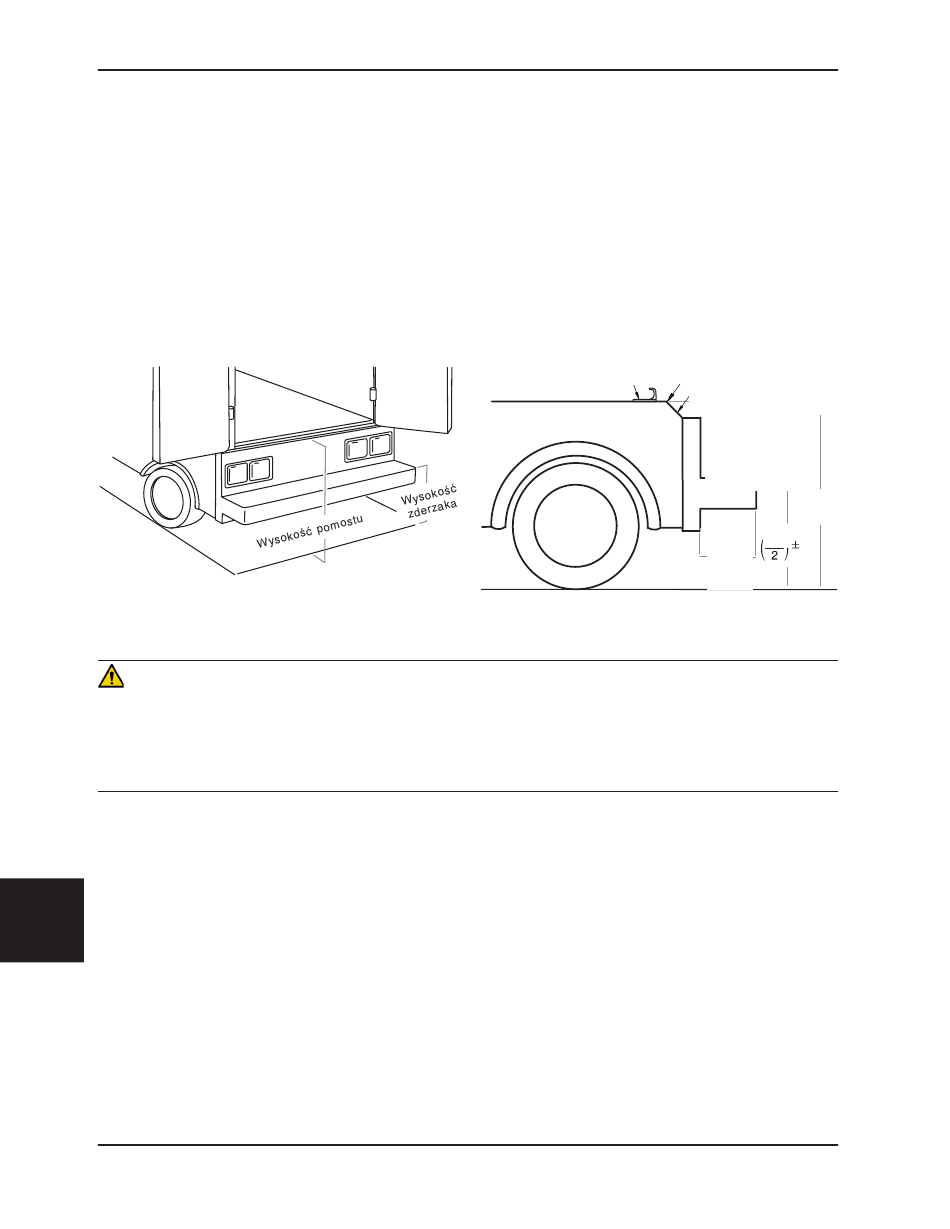

Rysunek 7: Wysokość pomostu pojazdu
PRZESTROGA
• Przed przystąpieniem do obsługi ustawić wysokość załadunku noszy na prawidłowy punkt zatrzymania noszy .
• Montaż haka bezpieczeństwa powinien być wykonany przez certyfikowanego mechanika, zaznajomionego z konstrukcją
ambulansów . Przed rozpoczęciem montażu haka bezpieczeństwa należy zasięgnąć informacji u producenta pojazdu, aby się
upewnić, że podczas montażu haka bezpieczeństwa nie zostaną uszkodzone przewody hamulcowe, przewody doprowadzania
powietrza, przewody paliwowe, zbiornik paliwa i przewody elektryczne pojazdu oraz że działanie instalacji związanych z tymi
elementami nie zostanie zakłócone .
ELEMENTY MOCUJĄCE WYMAGANE DO MONTAŻU HAKA BEZPIECZEŃSTWA (NIE DOSTARCZONE
W ZESTAWIE)
(2) Śruby z łbem gniazdowym klasy 5 o średnicy przynajmniej 1/4 cala i 20 zwojach gwintu na cal* do mocowania krótkiego lub
długiego haka bezpieczeństwa
(2) Śruby z płaskim łbem gniazdowym klasy 5 o średnicy co najmniej 1/4 cala i 20 zwojach gwintu na cal* do mocowania haka
Polski
bezpieczeństwa typu J
(2) Podkładki płaskie
(2) Podkładki zabezpieczające
(2) Nakrętki o średnicy 1/4 cala (20 zwojów gwintu na cal)
* Długość śrub z łbem gniazdowym zależy od grubości podłogi pojazdu . Należy użyć śrub wystarczająco długich, aby całkowicie
przechodziły przez podłogę przedziału pacjenta, podkładkę i nakrętkę, a po dokręceniu śruby były widoczne jeszcze przynajmniej
dwa zwoje gwintu .
