BYTE AV YTTRE INVÄNDIGT RÖR
Nödvändiga verktyg:
• (2) Sågbock
• 3/8" kombinationsnyckel
• 7/16" kombinationsnyckel
• T25 torxskruvmejsel
• (2) 9/16" kombinationsnyckel
• Studsfri hammare
• T27 torxskruvmejsel
Procedur:
1 . Genomför momenten 1-7 i "Byte av inre invändigt
rör" på sida 8-65 .
2 . Med en T27 torxskruvmejsel tar du bort skruven
med lågvälvt huvud (A) som fixerar X-ramskyddet

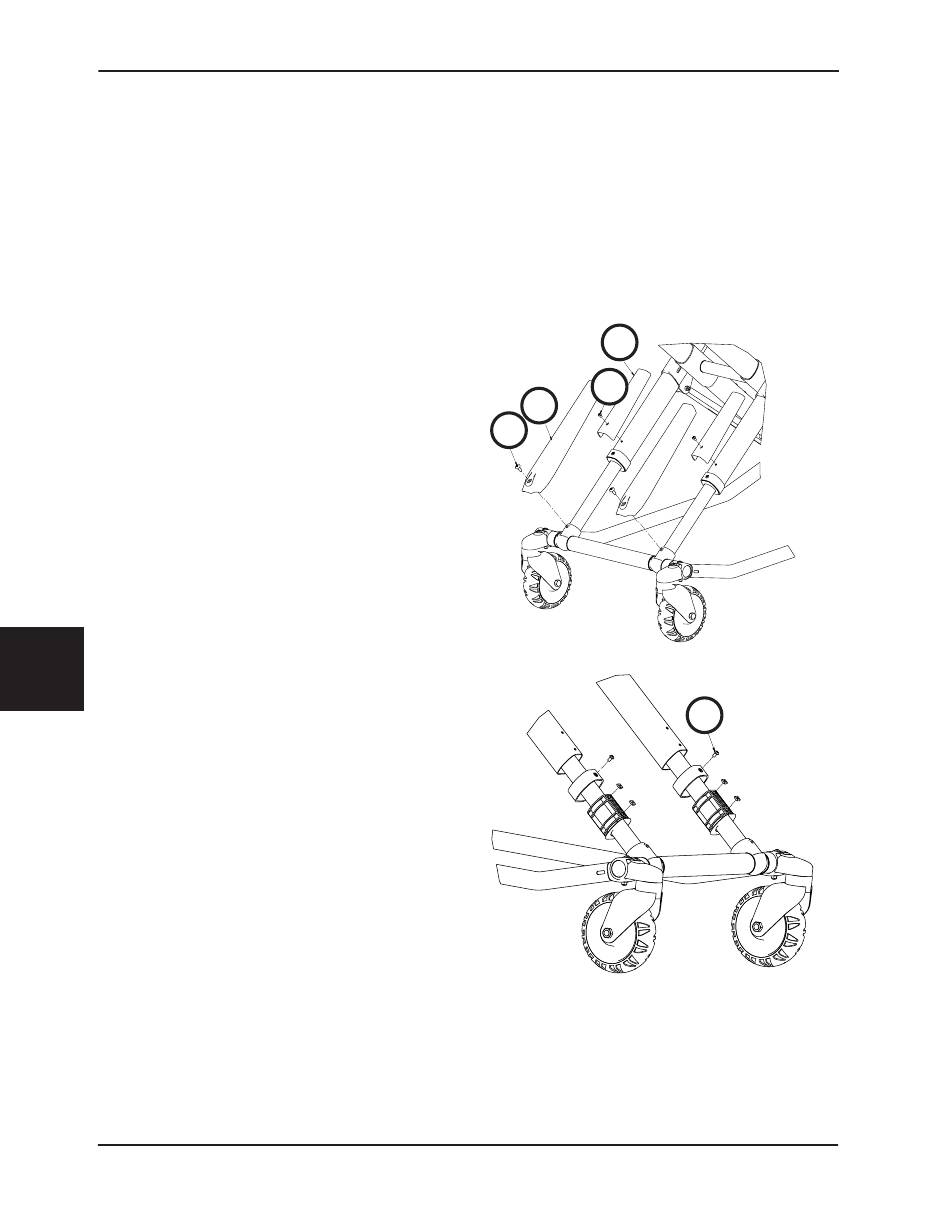

(B) med det inre röret (se figur 72) .
3 . Med en T25 torxskruvmejsel tar du bort de två
insexskruvarna med runda huvuden (C) som fixerar
rörlagret .
4 . Ta bort det inre röret och spara rörbussningarna till
det nya röret .
5 . Utför förfarandet
för att montera det nya inre röret .
Obs! Kontrollera att skruvhålet för X-ramsskyddet på
det nya inre röret är riktat mot bårvagnens överdel
vid montering .
6 . Bekräfta att enheten fungerar ordentligt innan den
åter tas i drift .
Svenska
Tillbaka till innehållsförteckningen
8-66
Serviceinformation
ovan i omvänd ordning
6086-009-005 REV A
B
A
B
A
Figur 72
Figur 73
C
