Nota: Estas instruções de instalação destinam-se a macas que NÃO serão utilizadas com o sistema Power-LOAD . Para as macas
do Modelo 6086 com a opção Power-LOAD, consultar o Manual de Operações/Manutenção Power-LOAD para obter instruções
de instalação .
CONFIGURAÇÃO DO VEÍCULO
De acordo com os regulamentos federais (referência KKK-A-1822), a altura do pára-choques do veículo deve ser instalado
de forma equidistante ± 5 cm (2 pol . ) do piso do veículo ao nível do chão, que é definido como a altura de plataforma do veículo .
O degrau do pára-choques deve ter uma profundidade mínima de 13 cm (5 pol . ) e uma profundidade máxima de 25 cm (10 pol . ) .
Se a profundidade do pára-choques for superior a 18 cm (7 pol . ) , então o pára-choques deve ter a capacidade de dobrar . A
instalação do gancho de segurança em qualquer veículo em conformidade com esta especificação federal fornece espaço livre
adequado para baixar a base da maca para a sua posição de extensão máxima . A maca é compatível com todas as alturas de
plataforma do veículo (consultar as especificações para altura de carga máxima) desde que o veículo cumpra as especificações
federais referidas em KKK-A-1822 .
Português

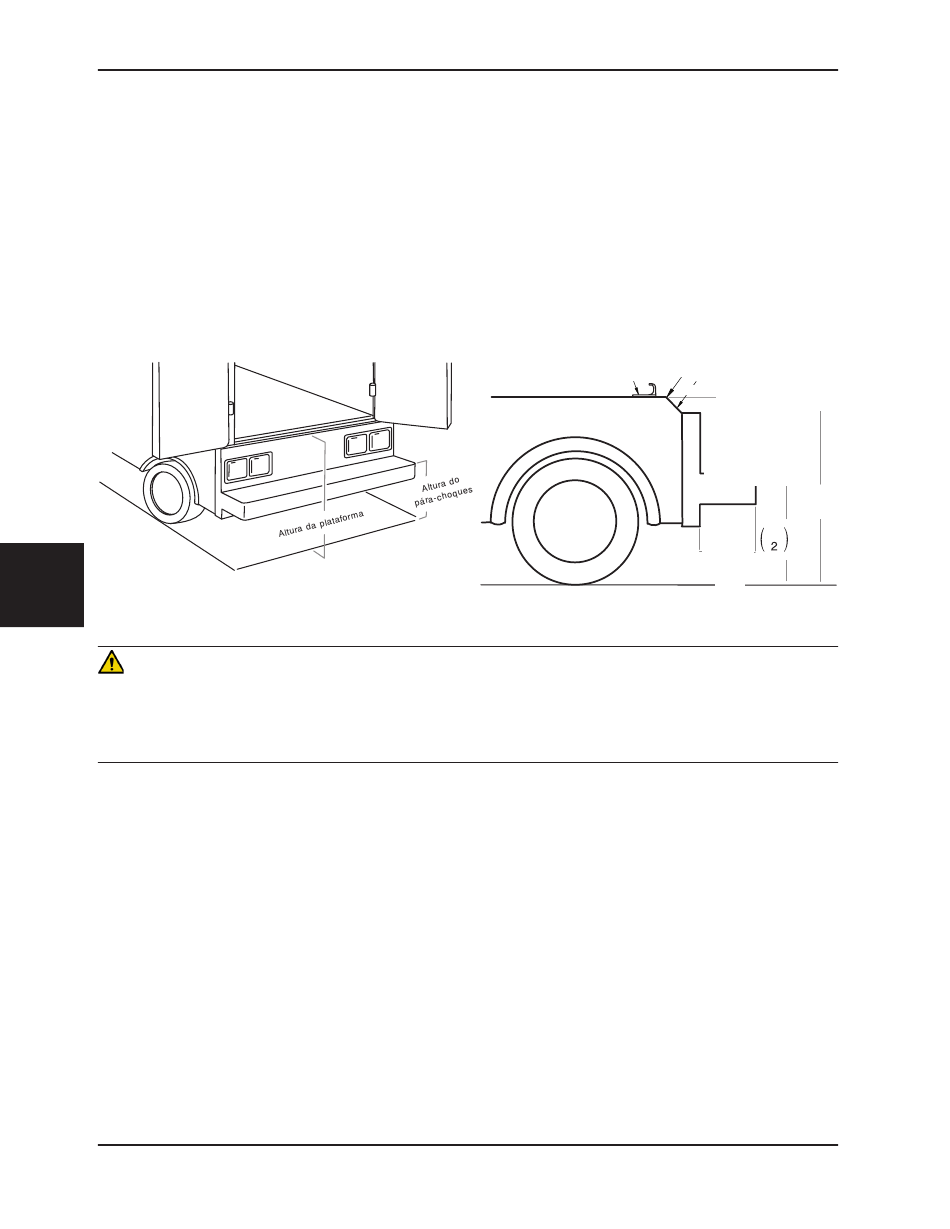

Figura 7: Altura da plataforma do veículo
PRECAUÇÃO
• Definir a altura de carga da maca para uma altura de paragem adequada antes da utilização .
• A instalação do gancho de segurança deve ser efectuada por um mecânico certificado familiarizado com a estrutura de
ambulâncias . Consultar o fabricante do veículo antes de instalar o gancho de segurança e garantir que a instalação do
gancho de segurança não danifica nem interfere com o sistema de travões, tubos de oxigénio, tubagem de combustível,
depósito de combustível ou instalação eléctrica do veículo .
EQUIPAMENTO NECESSÁRIO PARA INSTALAÇÃO DO GANCHO DE SEGURANÇA (NÃO FORNECIDO)
(2) Parafusos sextavados interiores 1/4"-20* no mínimo, grau 5, para o gancho de segurança curto ou comprido
(2) Parafusos sextavados interiores chatos 1/4"-20* no mínimo, grau 5, para o gancho em J
(2) Arruelas
(2) Anilhas de bloqueio
(2) Porcas 1/4"-20
* O comprimento dos parafusos sextavados interiores depende da espessura do piso do veículo . Utilizar parafusos suficientemente
compridos para atravessar completamente o piso do compartimento do paciente, anilha e porca com pelo menos duas voltas
completas .
Voltar ao índice
7-16
Instalação do gancho de segurança do veículo
Gancho de segurança
Figura 8: Altura da plataforma do veículo
6086-009-005 REV A
Extremidade da soleira
Soleira
Altura da plataforma (AP)
Altura do pára-choques
AP
Profundidade
AP
do pára-
choques
10"
Máx .
