Obs! Dessa monteringsinstruktioner är avsedda för bårvagnar som INTE ska användas med Power-LOAD . För
bårvagnar modell 6086 med Power-LOAD-alternativ, se monterings-/användningsinstruktionerna för Power-LOAD för
monteringsinstruktioner .
FORDONSKONFIGURATION
Enligt federala förordningar (USA, referens KKK-A-1822) ska fordonets kofångarhöjd monteras ekvidistant
(2 tum) från fordonets golv till marknivå, vilket definieras som fordonets planhöjd . Kofångarsteget ska ha ett djup
på minst 13 cm (5 tum) och högst 25 cm (10 tum) . Om kofångarens djup överstiger 18 cm (7 tum) måste den vara
fällbar . Installation av säkerhetshaken i ett fordon som överensstämmer med denna federala specifikation ger ett
tillräckligt fritt utrymme för sänkning av bårvagnsbasen till fullständigt utsträckt läge . Bårvagnen är kompatibel med
alla fordonsplanhöjder (se specifikationerna för max . lasthöjd) så länge fordonet uppfyller de federala specifikationerna
enligt KKK-A-1822 .

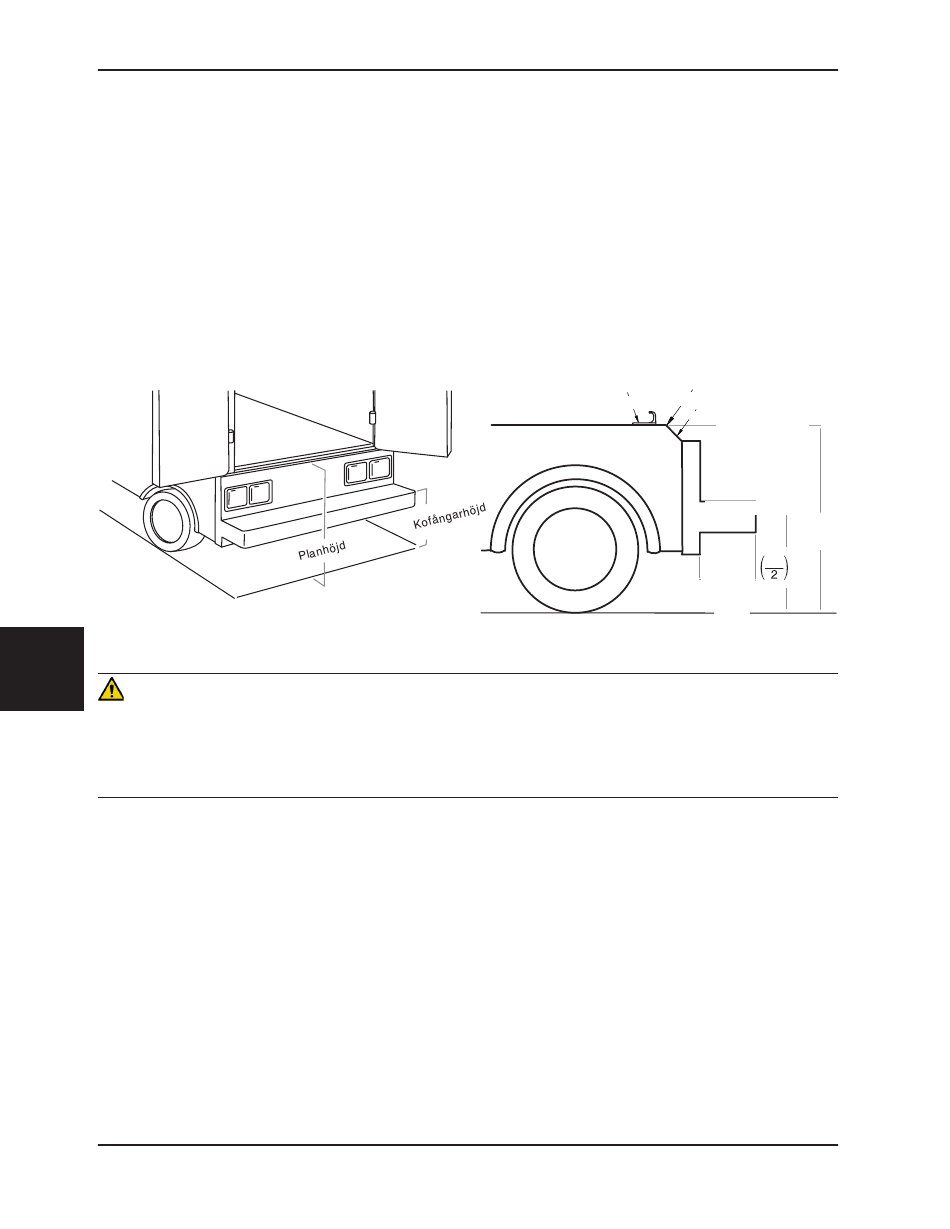

Figur 7: Fordonets planhöjd
Svenska
FÖRSIKTIGHET
• Ställ in bårvagnens lasthöjd på lämpligt stopp före användning .
• Montering av säkerhetshaken bör utföras av en behörig mekaniker som är förtrogen med ambulanskonstruktion .
Rådfråga fordonstillverkaren före montering av säkerhetshaken och säkerställ att montering av säkerhetshaken
inte skadar eller stör fordonets bromsledningar, syrgasledningar, bränsleledningar, bränsletank eller elektriska
system .
METALLVAROR SOM KRÄVS FÖR INSTALLATION AV SÄKERHETSHAKEN (MEDFÖLJER EJ)
(2) insexskruvar* av grad 5, 1/4 tum-20 för den korta eller långa säkerhetshaken
(2) platta insexskruvar* av grad 5, minst 1/4 tum-20 för haken av J-typ
(2) platta brickor
(2) låsbrickor
(2) 1/4 tum-20 muttrar
* Insexskruvarnas längd beror på fordonsgolvets tjocklek . Använd skruvar som är tillräckligt långa, så de räcker hela
vägen genom golvet i patientutrymmet, brickan och muttern med minst två fullständiga gängor .
Tillbaka till innehållsförteckningen
8-16
Montering av fordonssäkerhetshaken
6086-009-005 REV A
Tröskelkant
Säkerhetshake
Tröskel
Planhöjd (DH)
Kofångarhöjd
Kofångardjup
Högst
25 cm
Figur 8: Fordonets planhöjd
cm
±5
Planhöjd
(DH)
Planhöjd
(DH)
