AJUSTE DA HASTE DE RETENÇÃO DA MACA
Ferramentas necessárias:
• Chave sextavada de 3/16"
PRECAUÇÃO
A haste de retenção da maca vem pré-configurada para uma maca de estrutura em X, se o dispositivo de fixação tiver sido configurado
para uma maca com estrutura em H, a haste de retenção da maca deve ser ajustada para receber o dispositivo de fixação .
Procedimento:
1 . Com uma chave sextavada de 3/16", retirar os dois parafusos sextavados interiores (A) que prendem os suportes do pino (B)
à estrutura da base (C) (Figura 64) .
2 . Rodar o suporte do pino inferior 180˚ .
3 . Com uma chave sextavada de 3/16", voltar a colocar os dois parafusos sextavados interiores que foram retirados no passo 1 .
4 . Verificar se a unidade está a funcionar correctamente antes de voltar a utilizá-la .
Nota: Se a seta (D) no suporte inferior da haste de retenção (E) apontar para o lado da cabeça da maca, a haste de retenção está
configurada para uma maca de estrutura em X . Se a seta apontar para o lado dos pés da maca, a haste está configurada para
uma maca de estrutura em H (Figura 64) .
Português
Voltar ao índice
7-62
Informações sobre actividades de manutenção
E
B
A
C

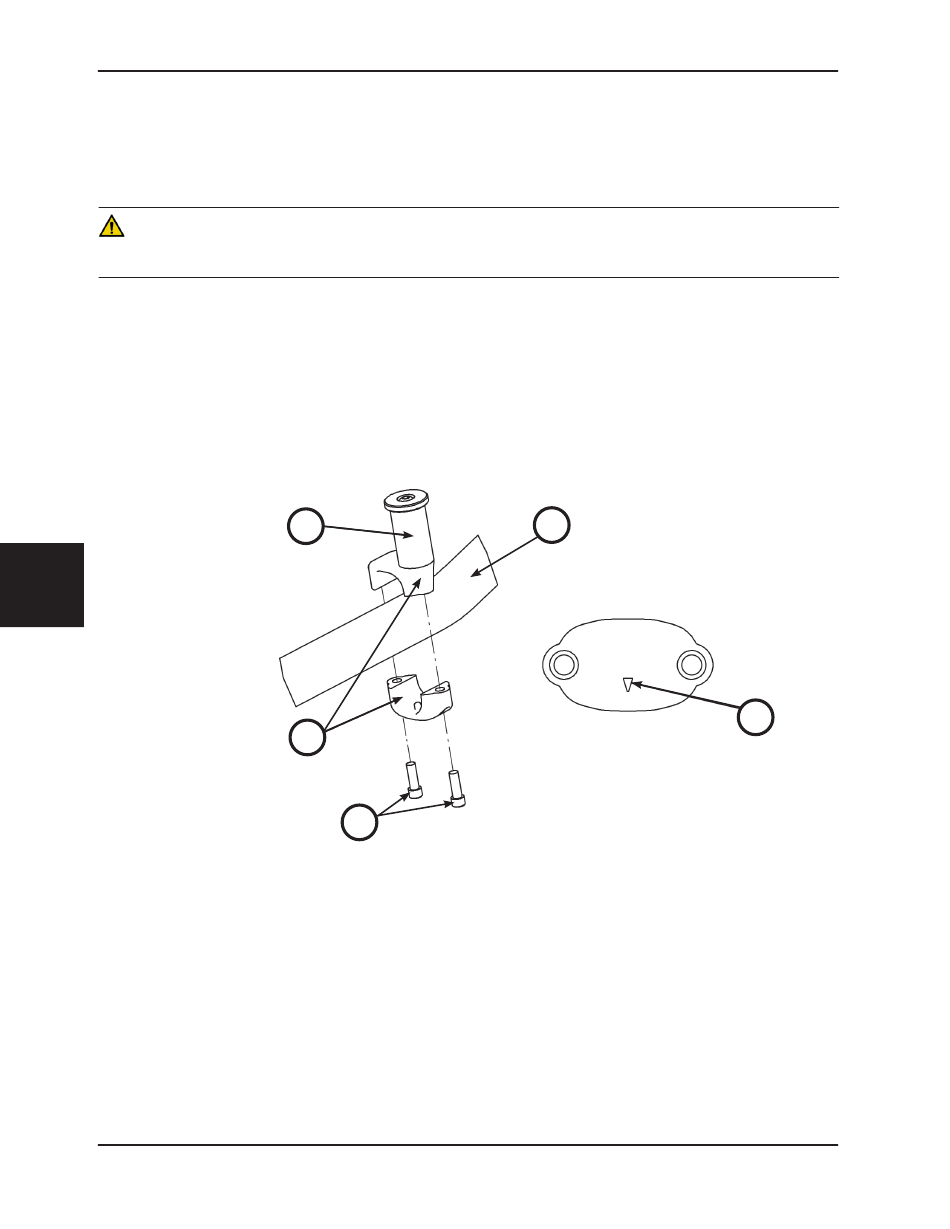

Figura 64: Haste de retenção da maca
