Installation du dispositif d'ancrage du véhicule
Remarque : Ces instructions d'installation sont prévues pour des civières que vous n'utiliserez PAS avec Power-LOAD . Pour les
Modèles 6086 de civières, équipés de l'option Power-LOAD, se référer au manuel d'utilisation et d'entretien Power-LOAD pour
consulter les instructions d'installation .
Français
CONFIGURATION DU VÉHICULE
Selon la réglementation fédérale américaine (norme KKK-A-1822), la hauteur du pare-chocs du véhicule doit être installée
à équidistance ± 5 cm (2 pouces) entre le plancher du véhicule et le sol, distance qui est définie comme la hauteur de plateforme
du véhicule . La marche du pare-chocs doit avoir une profondeur minimum de 13 cm (5 pouces) et maximum de 25 cm (10 pouces) .
Si la profondeur du pare-chocs est supérieure à 18 cm (7 pouces), le pare-chocs doit être repliable . L'installation du dispositif
d'ancrage dans des véhicules conformes à cette norme fédérale assure un dégagement suffisant pour pouvoir abaisser la base
de la civière en position complètement déployée . La civière est compatible avec toutes les hauteurs de plateformes de véhicule
(consulter les caractéristiques techniques pour la limite de hauteur de chargement), à condition que le véhicule soit conforme aux
spécifications fédérales américaines détaillées dans la norme KKK-A-1822 .

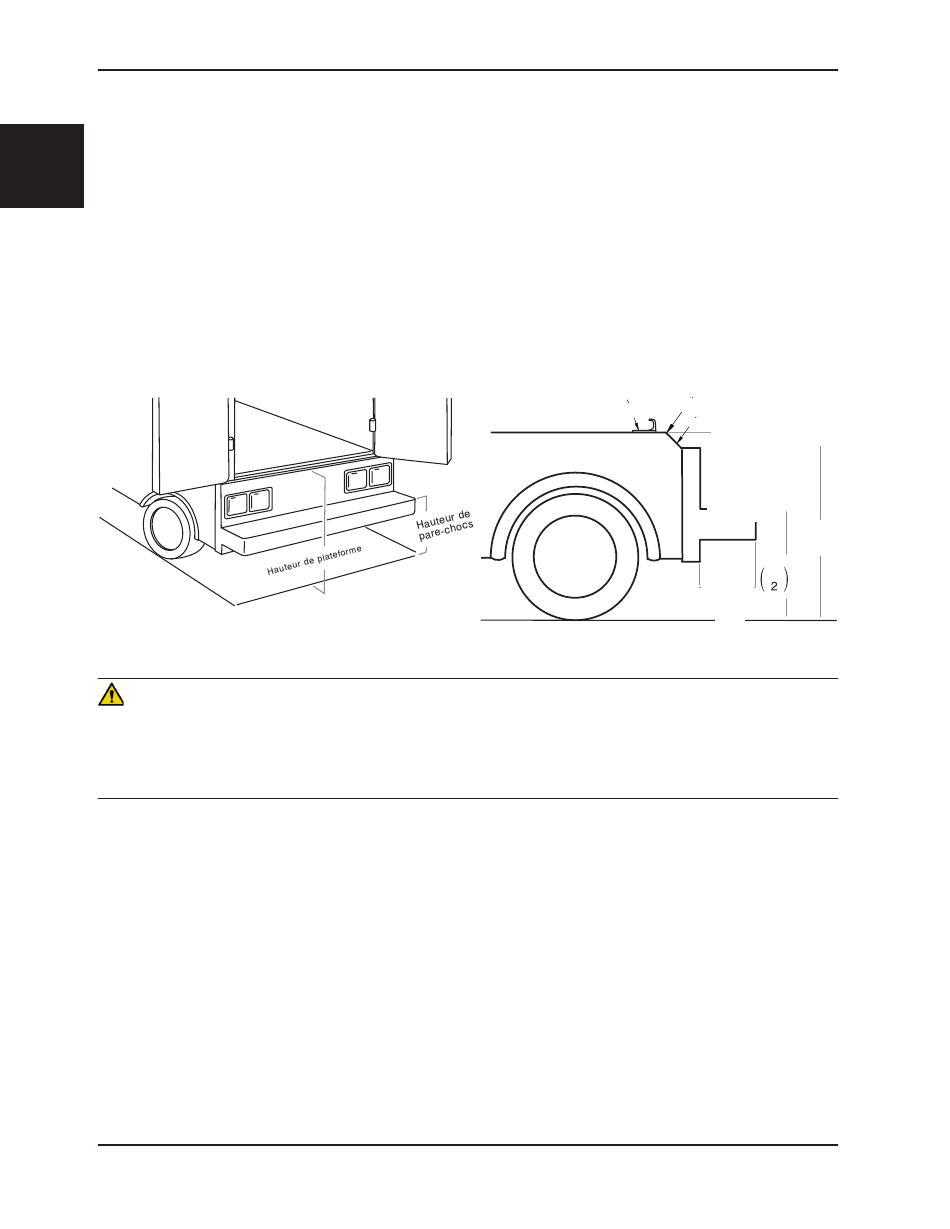

Figure 7 : Hauteur de plateforme du véhicule
ATTENTION
•
Régler la hauteur de chargement de la civière à la hauteur de butée adaptée avant de l'utiliser .
•
Le dispositif d'ancrage doit être installé par un mécanicien agréé habitué à l'agencement des ambulances . Consulter le
fabricant du véhicule avant d'installer le dispositif d'ancrage et s'assurer que son installation n'endommage pas ou n'interfère
pas avec les conduites de frein, les tubes à oxygène, les conduites de carburant, le réservoir à essence ou le câblage
électrique du véhicule .
MATÉRIEL NÉCESSAIRE POUR L'INSTALLATION DU DISPOSITIF D'ANCRAGE (NON FOURNI)
(2) Vis* à 6 pans creux de taille 1/4"-20, de grade 5 minimum, pour le dispositif d'ancrage long ou court
(2) Vis* à 6 pans creux de taille 1/4"-20, de grade 5 minimum, pour le crochet en forme de J
(2) Rondelles plates
(2) Rondelles de blocage
(2) Écrous 1/4"-20
* La longueur des vis à tête cylindrique creuse dépend de l'épaisseur du plancher du véhicule . Utiliser des vis suffisamment
longues pour traverser complètement le plancher du compartiment patient, la rondelle et l'écrou et dépasser d'une hauteur
équivalente à au moins deux filetages .
Retour à la table des matières
2-16
Dispositif d'ancrage
Figure 8 : Hauteur de plateforme du véhicule
6086-009-005 REV A
Bord du seuil
Seuil
Hauteur de plateforme (DH)
Hauteur de
pare-chocs
DH
Profondeur
DH
de pare-
chocs
10"
Max .
