REGOLAZIONE DELLO SCHIENALE
Attrezzi necessari:
•
Chiave combinata da 1/2"
•
Chiave esagonale da 5/32"
•
Chiave esagonale da 3/32"
•
Cacciavite a intaglio piccolo
Procedura:
1 .
Per un più facile accesso, spostare lo schienale a 73 gradi .
Nota: prima di proseguire con la procedura di regolazione
dello schienale, accertarsi che il cilindro (A) sia
completamente avvitato nel bilanciere (B) in modo che
nessuna filettatura sia visibile sull'albero del cilindro . Se la
filettatura è visibile, con una chiave esagonale da 3/32"
rimuovere la vite di fermo (C) al centro del bilanciere .
Italiano
Con un cacciavite a intaglio piccolo rimuovere il morsetto
a "E" e il perno (D e E) che reggono la base del cilindro
idraulico . Avvitare l'albero del cilindro (A) completamente
nel bilanciere (B) . Sostituire il morsetto a E e il perno
(D & E) e anche la vite di fermo (C) utilizzando Loctite
(Figura 61 e Figura 62)
2 .
Con una chiave combinata da 1/2" allentare il dado
esagonale (F) sull'alberino dello schienale (J) tenendo
la vite di fermo (H) fissa nell'alberino stesso (Figura 62) .
3 .
Con una chiave esagonale da 5/32" girare la vite di fermo
(H) fino a quando non vi è più alcun gioco tra la maniglia
di rilascio dello schienale (K) e il pulsante di rilascio del
cilindro pneumatico (Figura 62) .
Nota: accertarsi che lo schienale si sposti dalla posizione
piana ad almeno 73 gradi . Se ciò non avviene, girare la
vite in senso orario di 1/2 giro . Ripetere l'operazione fino
a raggiungere almeno 73 gradi di corsa .
4 .
Abbassare lo schienale a un'inclinazione di 5-10 gradi
e rilasciare la maniglia . Spingere lo schienale in basso
applicando all'estremità di esso una forza di circa 22,7 kg
(50 lb) . Se lo schienale si abbassa lentamente da solo,
girare la vite di fermo in senso antiorario . Ripetere
l'operazione fino a quando lo schienale non scivola più
verso il basso .
5 .
Con una chiave combinata da 1/2" serrare il dado
esagonale (F) tenendo la vite di fermo fissa nell'alberino
stesso (Figura 62) .
6 .
Verificare che l'unità funzioni correttamente prima
di rimetterla in servizio .
Ritorna all'indice
5-60
Informazioni sulla manutenzione
®
.
6086-009-005 REV A
E
D

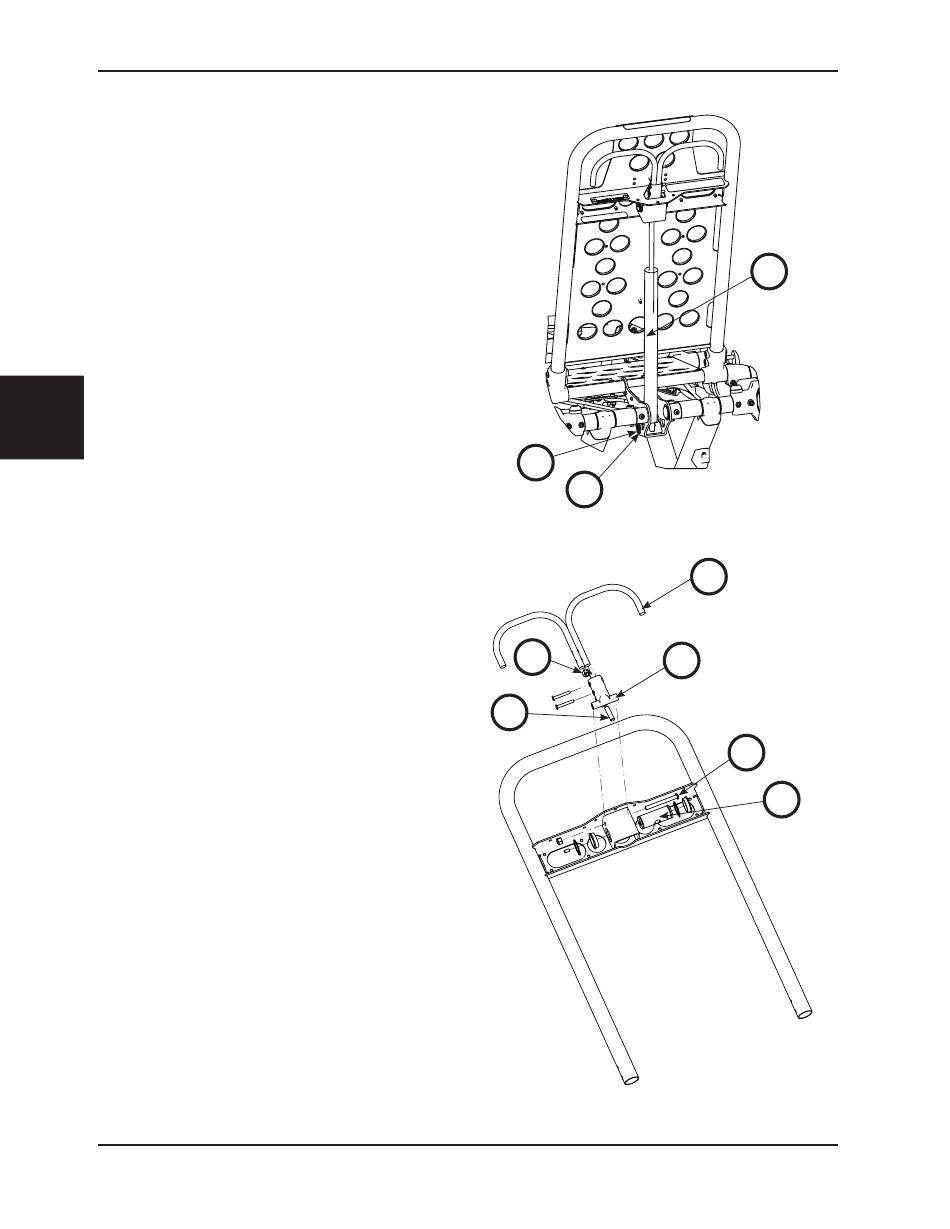

Figura 61
F
J
H
Figura 62
A
K
C
B
