UDSKIFTNING AF BÅRENS HOLDETAP
Nødvendigt værktøj:
• T30 Torx-skruetrækker
• 5/32" unbrakonøgle
• Momentnøgle (Nm (in-lb))
Procedure:
1 . Hæv båren til opretstående stilling .
2 . Vend båren om på patientens venstre side .
Bemærk: Find pilen på
holdetapbeslag skal samles i samme retning .
3 . Fjern med en T30
sokkelhovedskruer (A), som holder den nuværende
holdetap fast på bundrammens rør (B) (figur 65) . Kassér skruerne og holdetappen .
4 . Sæt rundhovedskruen (C) gennem holdetappen (D) og taprøret (E) og derefter ind i det øverste pindbeslag (F) (figur 65) .
5 . Stram med en 5/32-tommers unbrakonøgle rundhovedskruen (C) helt for at fastgøre holdetappen (D) og taprøret (E) til det
øverste pindbeslag (F) (figur 65) . Spænd skruen til 11,3-15,8 Nm (100-140 in-lb) med en momentnøgle .
6 . Saml holdetappen hen over bundrammens rør . Tilpas hullerne i holdetappens halvdele, og sæt de to sokkelhovedskruer ind i
gevindhullerne på holdetappen .
7 . Stram de to sokkelhovedskruer helt med en T30 Torx-skruetrækker .
8 . Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen .
Bemærk: Det kan være nødvendigt at justere skinneklemmeenheden for at kompensere for udsving i holdetappens position
afhængigt af ambulancebårens fabrikat og modelnummer .
UDSKIFTNING AF SKRUEN I BÅRENS HOLDETAP
Nødvendigt værktøj:
• T25 Torx-skruetrækker
• 5/32" unbrakonøgle
• Momentnøgle (Nm (in-lb))
Procedure:
1 . Fjern rundhovedskruen, der fastgør holdetappen og taprøret til det øverste pindbeslag, med en T25 Torx-skruetrækker .
Bortskaf skruen .
2 . Montér og stram rundhovedskruen (varenr . 0004-503-000) helt med en 5/32-tommers unbrakonøgle for at fastgøre holdetappen
og røret til den øverste del af holdetapenheden . Spænd skruen til 11,3-15,8 Nm (100-140 in-lb) med en momentnøgle .
Bemærk: Hvis skruen ikke kan spændes til 11,3-15,8 Nm (100-140 in-lb), skal hele holdetappen udskiftes . Se "Udskiftning af
bårens holdetap" .
3 . Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen .
www.stryker.com
Serviceoplysninger
underbeslaget . Det nye
Torx-skruetrækker de to
6086-009-005 REV A
C
D
E
F
B
A

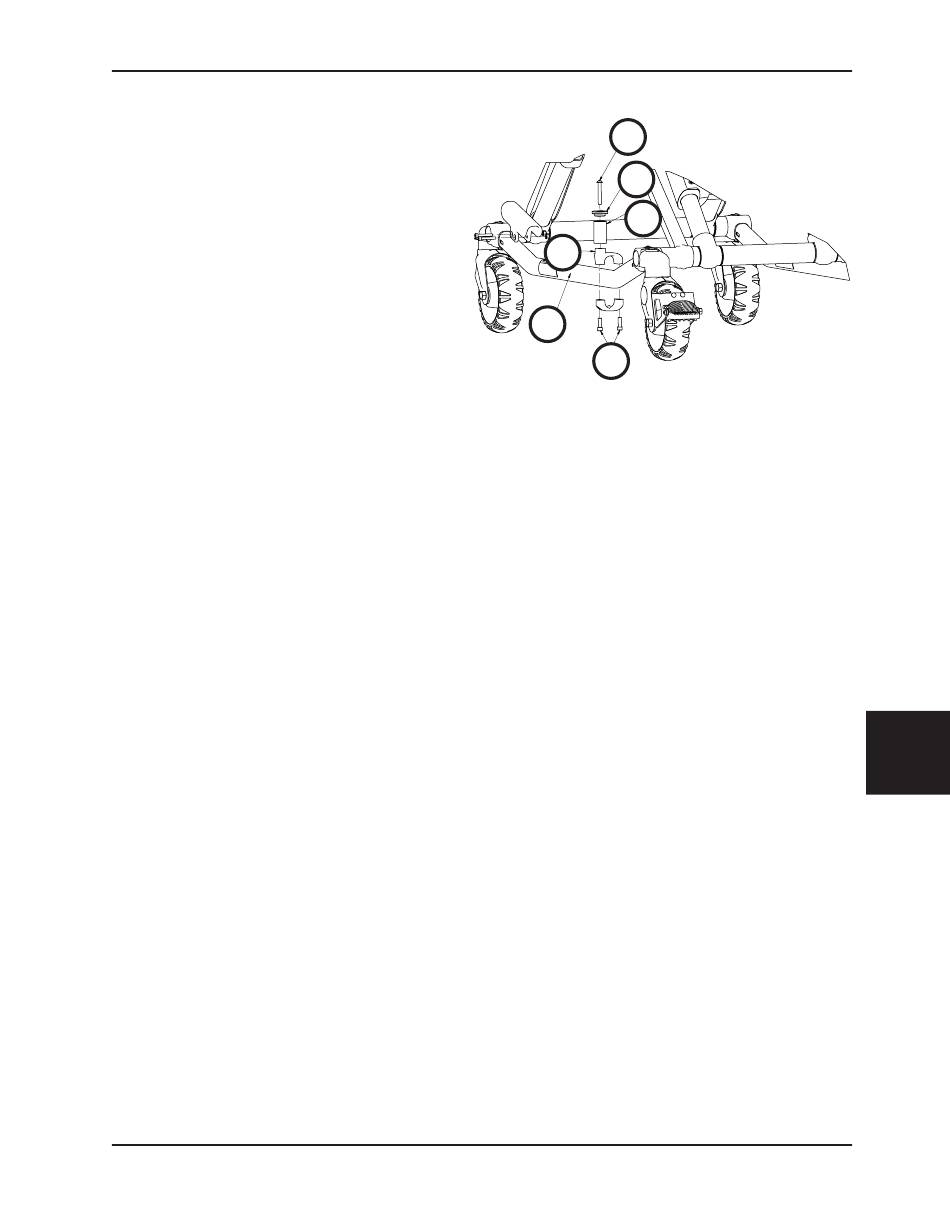

Figur 65
