NASTAVENÍ OPĚRKY ZAD
Potřebné nástroje:
• Kombinovaný klíč 1/2"
• Šestihranný klíč 5/32"
• Šestihranný klíč 3/32"
• Malý plochý šroubovák
Postup:
1 . Pro dobrý přístup si nakloňte opěrku zad do úhlu
73 stupňů .
Poznámka: Před zahájením práce musí být válec (A)
úplně zašroubován do objímky (B) a na pístní tyči
nesmí být vidět žádný závit . Pokud je závit vidět,
šestihranným klíčem 3/32" vyšroubujte stavěcí šroub
(C) uprostřed objímky . Malým plochým šroubovákem
odepněte sponu E a čep (D a E), které drží spodek
válce . Našroubujte tělo válce (A) na doraz do objímky
(B) . Vyměňte sponu E, kolík (D a E) a našroubujte
nový šroub (C) se zajištěním pomocí Loctite
(obr . 61 a 62) .
2 . Kombinovaným klíčem 1/2" povolte šestihrannou
matici (F) na závitové části (J) s přidržením stavěcího
šroubu (H) (obr . 62) .
3 . Šestihranným klíčem 5/32" otáčejte stavěcím šroubem
(H) do dosažení nulové vůle mezi uvolňovacím
ovladačem opěrky zad (K) a uvolňovacím tlačítkem
válce (obr . 62) .
Poznámka: Opěrka zad musí být naklonitelná alespoň
do 73 stupňů . Pokud není, otočte stavěcím šroubem
o 1/2 otáčky po směru hodinových ručiček . Postup
opakujte do dosažení 73 stupňů .
4 . Skloňte opěrku zad na 5−10 stupňů a uvolněte ovladač .
Zatlačte na konec opěrky zad silou odpovídající zátěži
cca 22,7 kg (50 lb) . Pokud opěrka klesá, otáčejte
stavěcím šroubem proti směru hodinových ručiček .
Vytrvejte do stavu, kdy opěrka přestane po zatlačení
klesat .
5 . Kombinovaným klíčem 1/2" utáhněte šestihrannou
matici (F) se současným přidržením stavěcího šroubu
(obr . 62) .
6 . Před uvedením zařízení do chodu zkontrolujte jeho
funkčnost .
Česky
Návrat na obsah
12-60

Informace o servisu

E
® ,
F
H
6086-009-005 REV A
D

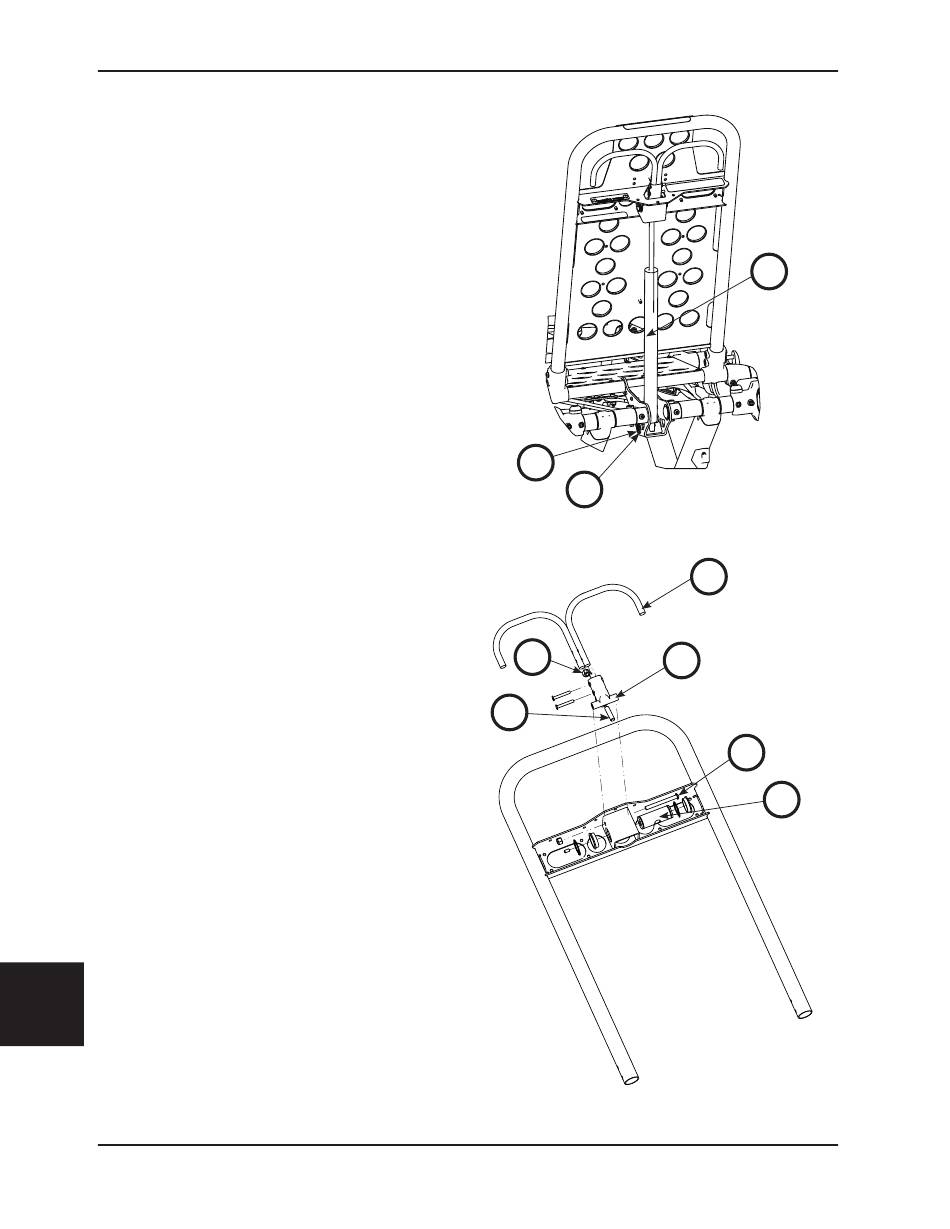

Obr. 61
K
J
C
Obr. 62
www.stryker.com
A
B
