BINNENBUIS BINNENSTE BUIS
VERVANGEN
Benodigd gereedschap:
•
(2) Zaagbank
•
3/8 inch combinatiesleutel
•
7/16 inch combinatiesleutel
•
T25 Torx-schroevendraaier
•
(2) 9/16 inch combinatietang
•
Doorslaghamer
Procedure:
1 .
Verwijder
met
een
schroevendraaier de vier bolkopbouten
(A)
uit
de
onderstelversteviging

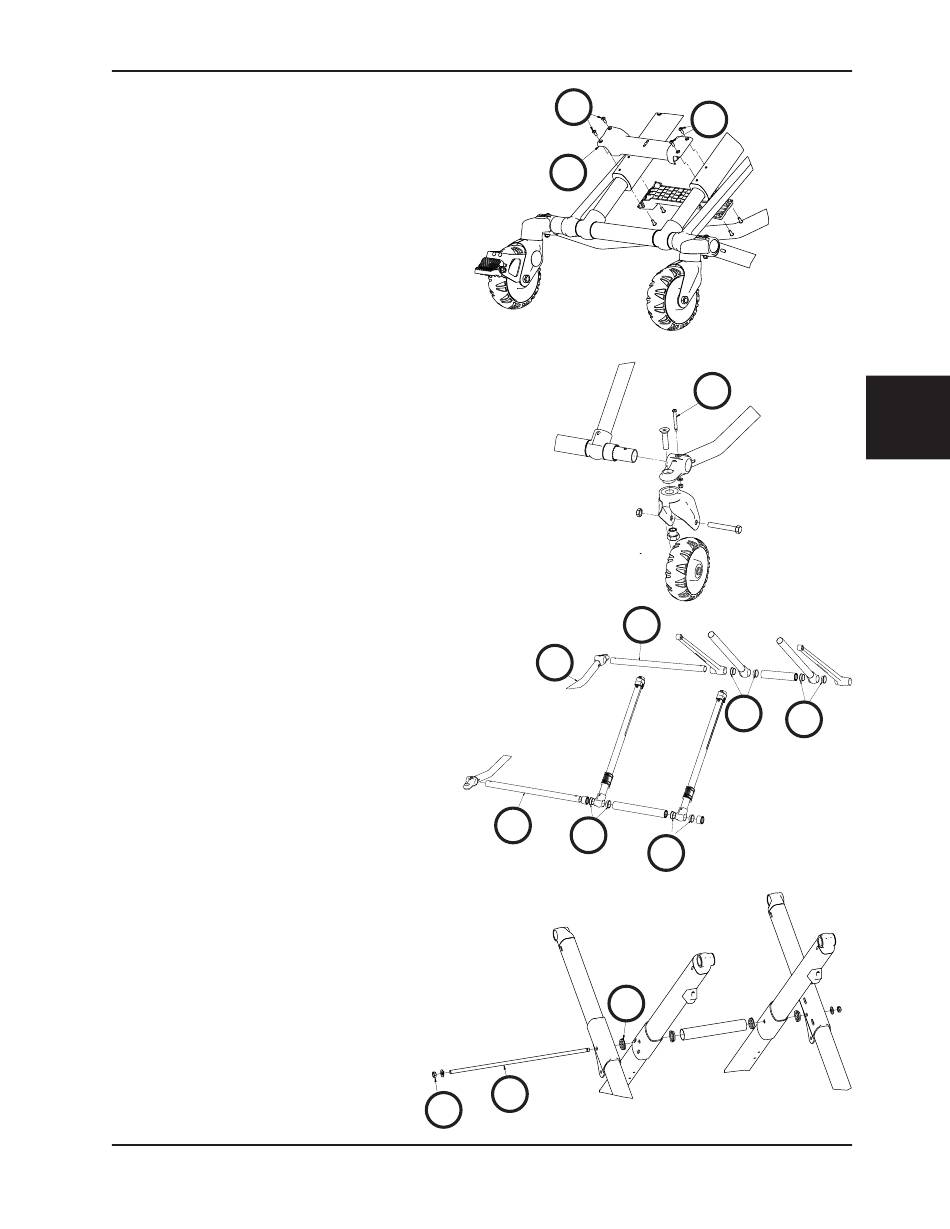

(Afbeelding 68) .
2 .
Breng de brancard volledig omlaag .
3 .
Draai de brancard ondersteboven en plaats
deze op twee zaagbanken .
4 .
Verwijder met een 3/8 inch en 7/16 inch
combinatietang alle vier montagebouten van
de zwenkwielen (C) waarmee de buitenste
hefbuiseenheden aan de voetbuizen van het
onderstel zijn bevestigd (Afbeelding 69) .
5 .
Verwijder
met
twee
combinatietangen en een doorslaghamer
de verbindingsstang van het onderstel
(D)
en
de
zeskantborgmoer
Opmerking: Bewaar de lagers (F) die
loskomen (Afbeelding 71) .
6 .
Verwijder het buitenste buislasstuk van het
onderstel (G) aan de beschadigde zijde .
Laat het buislasstuk aan de andere zijde
zitten om het X-frame te ondersteunen
(Afbeelding 70) .
7 .
Schuif de voetbuizen van het onderstel
(H) door de poten van het X-frame om het
X-frame losser te zetten (Afbeelding 70) .
Opmerking: Aan de andere zijde zijn de
buitenste buis en de voetbuizen van het
onderstel nog altijd bevestigd aan het
X-frame .
8 .
Verwijder de binnenbuis en bewaar de
bussen (J) voor hergebruik met de nieuwe
buis .
9 .
Volg de omgekeerde stappen om de nieuwe
binnenbuis te installeren .
10 . Controleer of de eenheid naar behoren werkt
alvorens deze weer in gebruik te nemen .
www.stryker.com
Service-informatie
T25
Torx-
(B)
9/16
inch
(E) .
E
6086-009-005 REV A
A
B
Afbeelding 68
Afbeelding 69
H
G
H
J
J
Afbeelding 70
F
D
Afbeelding 71
A
C
J
J
