NASTAVENÍ DOPLŇKOVÉHO KOLENNÍHO LOMU
Zvednutí kolenního lomu (viz obr. 34):
1 . Za některé z červených ok (A) zvedněte kolenní lom do zvýšené polohy .
2 . Zvolna kolenní lom zatlačte dolů, aby se opěrný nosič zaklesnul do mechanismu zámku .
3 . Zatažením oka zkontrolujte zachycení zámku .
Spuštění kolenního lomu:
1 . Za některé z červených ok (A) zvedněte kolenní lom, aby se uvolnil ze zámku, přidržujte oko a zatlačením
na uvolňovací páčku (B) uvolněte ze záběru opěrný nosič .
2 . Zvolna kolenní lom stlačte dolů .

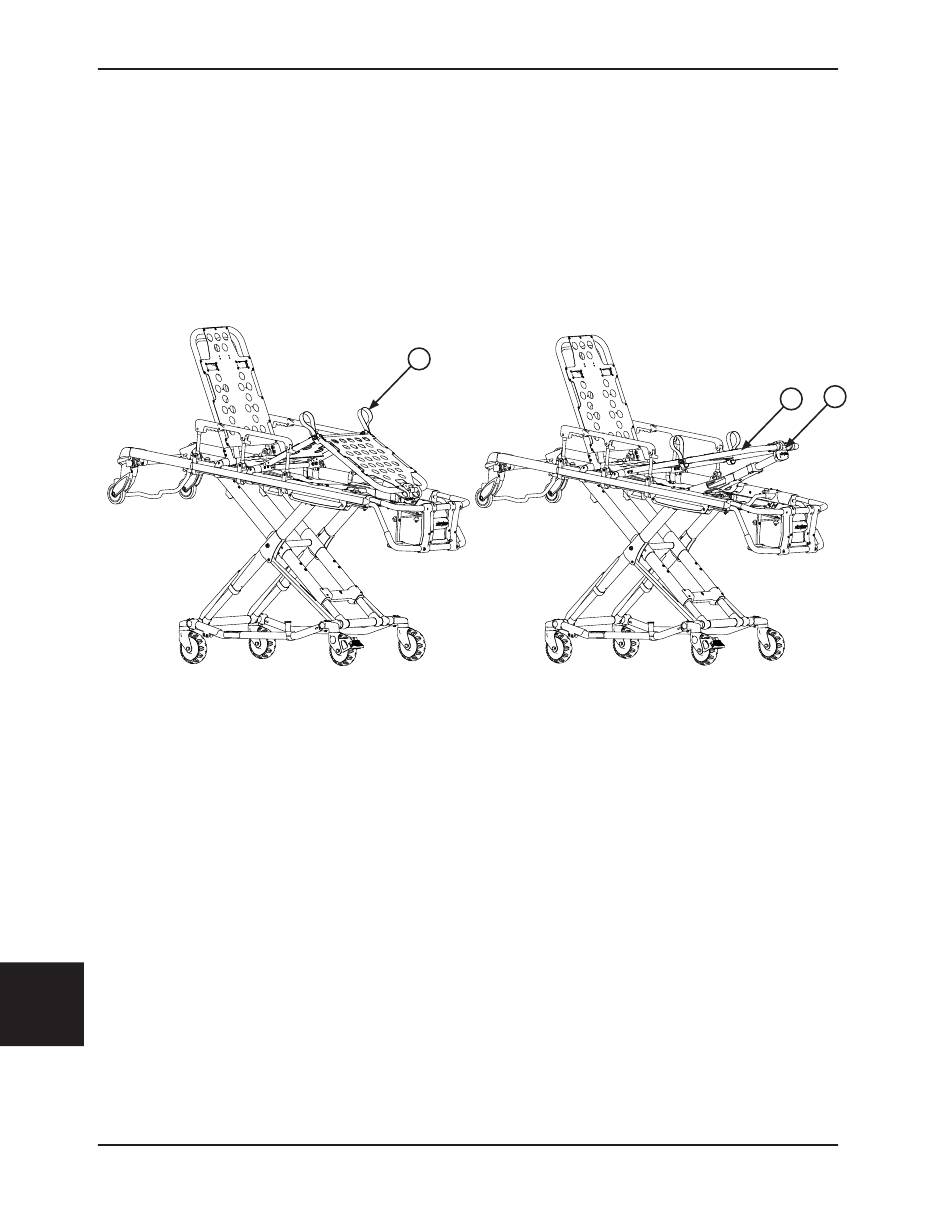

Obr. 34: Zvednutý kolenní lom
Zvednutí kolenního lomu ve sklonu (viz obr. 35):
1 . Zvedněte rám opěrky nohou (C) co nejvýše, aby se v dosažené poloze zajistil .
2 . Opěrný nosič se s uvolněním nastavuje automaticky .
Spuštění kolenního lomu ve sklonu:
1 . Zvedněte rám opěrky nohou (C), přidržte jej v uvolněném stavu a zvednutím uvolňovací páčky (B) vyřaďte
ze záběru nosič .
2 . Opatrně spusťte opěrku nohou až do roviny .
Česky
Návrat na obsah
12-34
Návod k obsluze
A
Obr. 35: Zvednutý kolenní lom ve sklonu
