AJUSTE DEL POSTE DE SUJECIÓN DE LA CAMILLA
Herramientas necesarias:
• Llave hexagonal de 3/16"
PRECAUCIÓN
El poste de sujeción de la camilla se entrega preconfigurado para una camilla con estructura en X, si el sistema de sujeción está
configurado para un camilla con estructura en H, dicho poste deberá ajustarse de modo que pueda albergar el sistema de sujeción .
Procedimiento:
1 . Con una llave hexagonal de 3/16", extraiga los dos tornillos de cabeza hueca (A) que sujetan los soportes del pasador (B)
a la estructura de la base (C) (figura 64) .
2 . Gire el soporte inferior del pasador 180˚ .
3 . Con una llave hexagonal de 3/16", vuelva a instalar los dos tornillos de cabeza hueca extraídos en el paso 1 .
4 . Compruebe que la unidad funciona correctamente antes de volver a ponerla en servicio .
Nota: si la flecha (D) del soporte de la parte inferior del poste de sujeción (E) apunta hacia el extremo superior de
la camilla, el poste de sujeción está configurado para una camilla con estructura en X . Si la flecha apunta hacia el
extremo inferior de la camilla, el poste está configurado para una camilla con estructura en H (figura 64) .
Español
Volver al índice
6-62
Información de reparaciones
E
B
A

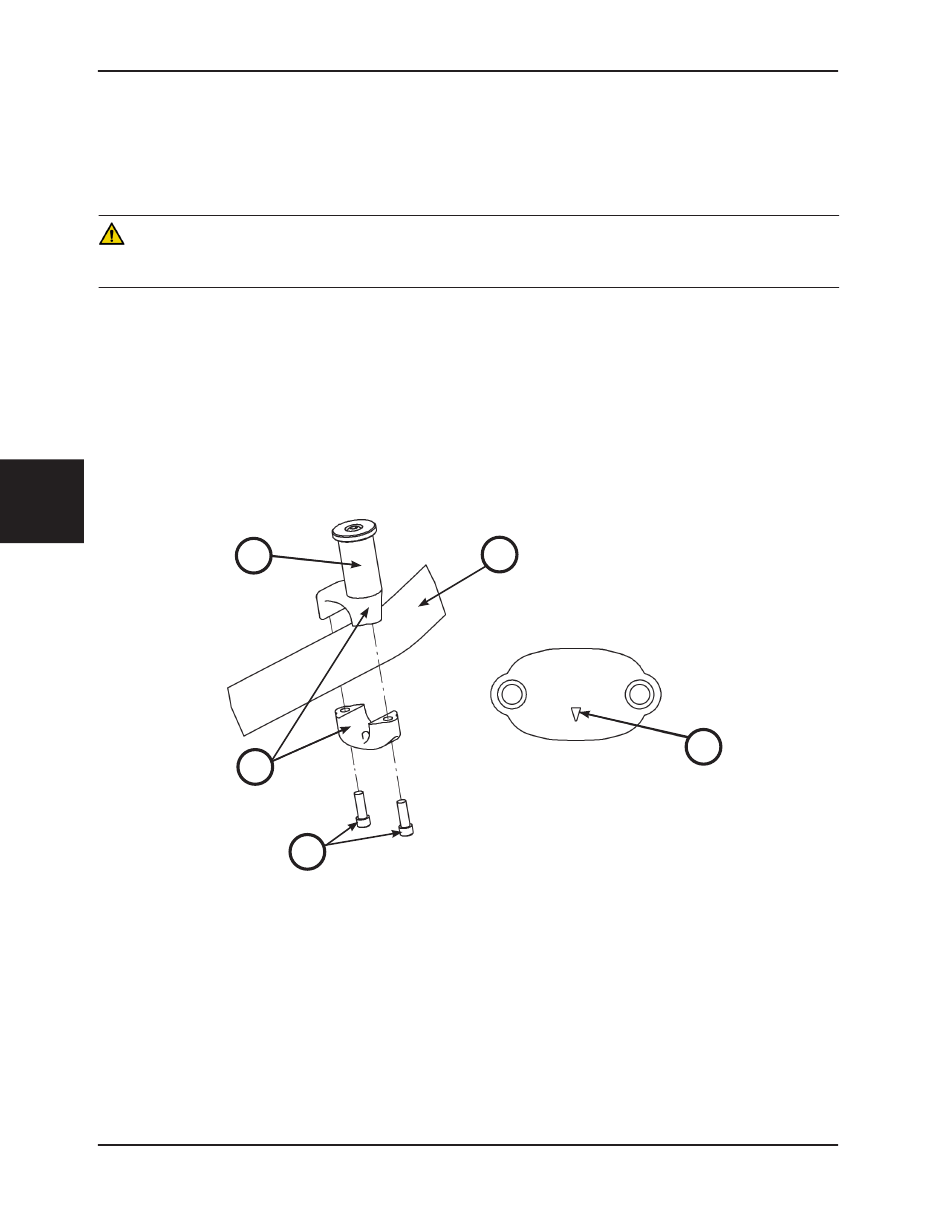

Figura 64: Poste de sujeción de la camilla
