Informacje dotyczące serwisowania
REGULACJA SIŁY BLOKOWANIA KÓŁEK
Wymagane narzędzia:
• Klucz imbusowy 5/32 cala
• Klucz kombinowany lub nasadowy 7/16 cala
Procedura:
1 . Za pomocą klucza imbusowego 5/32 cala i klucza kombinowanego 7/16 cala odkręcić śrubę z łbem gniazdowym ze środka
pedału blokady . Blokada kółek jest fabrycznie montowana przy ustawieniu pedału na minimalną siłę blokowania . Znacznik na
pedale (A) jest ustawiony w jednej linii ze znacznikiem na ośmiokątnej tulei (B) (rysunek 63) .
2 . Wymontować tuleję (B) . Przekręcić tuleję przeciwnie do ruchu wskazówek zegara w celu zwiększenia siły blokowania pedału,
a zgodnie z ruchem wskazówek zegara w celu zmniejszenia siły blokowania . Założyć tuleję na pedał (rysunek 63) .
3 . Za pomocą klucza imbusowego 5/32 cala i klucza kombinowanego lub nasadowego 7/16 cala dokręcić śrubę z łbem
gniazdowym .
4 . Przed oddaniem noszy do eksploatacji sprawdzić siłę blokowania pedału i czy pedał dobrze zatrzymuje kółko .
B
A
MINIMALNA
www.stryker.com

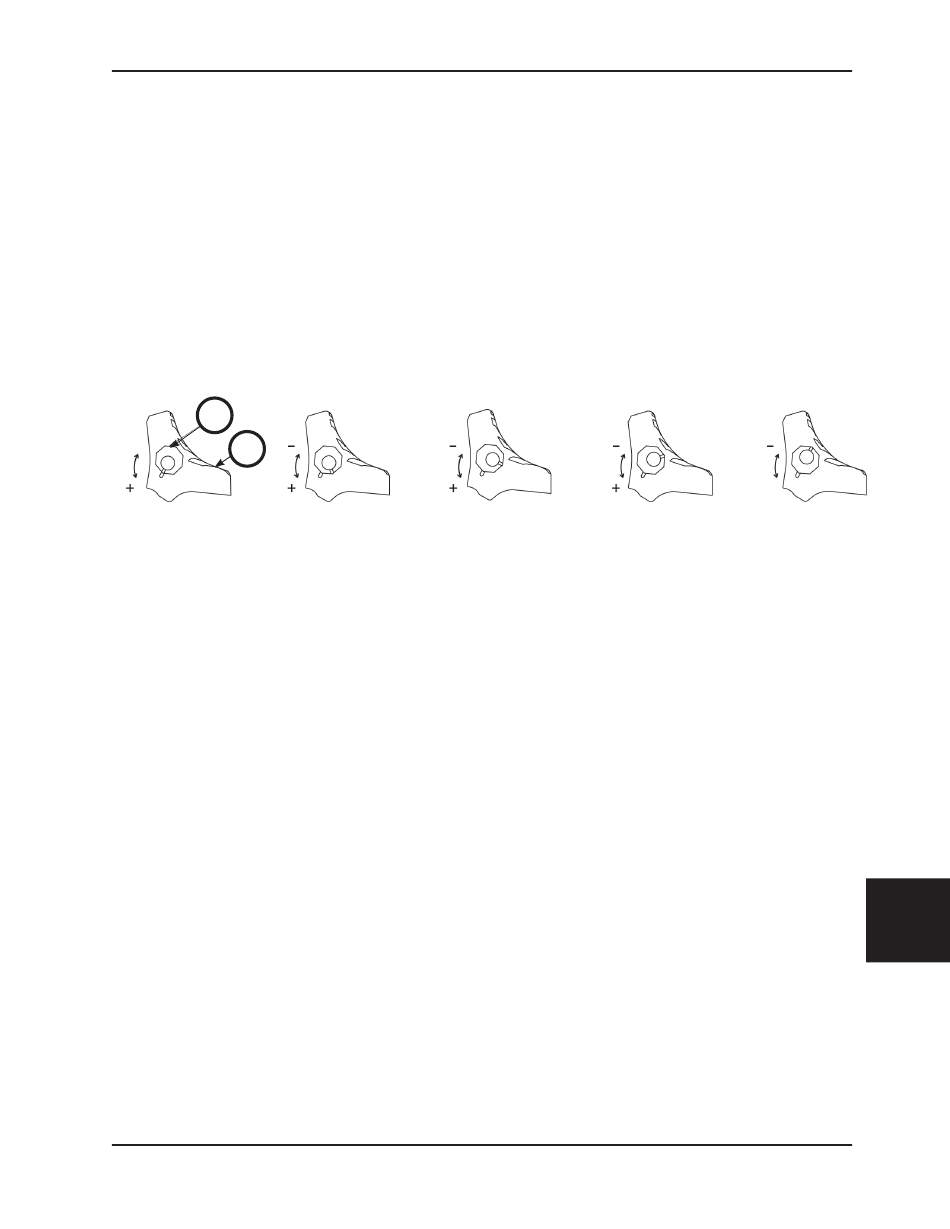

Rysunek 63: Regulacja siły blokowania kółek
6086-009-005 REV A
MAKSYMALNA
