PAARIT KIINNITTÄVÄN PYLVÄÄN SÄÄTÄMINEN
Tarvittavat työkalut:
• 3/16 tuuman kuusiokoloavain
VAROTOIMI
Paarit kiinnittävä pylväs toimitetaan X-runkoa varten esikootussa muodossa . Jos kiinnitin on koottu H-runkoisia paareja
varten, paarit kiinnittävää pylvästä tulee säätää kiinnittimen mahtumiseksi .
Menettely:
1 . Käytä 3/16 tuuman kuusiokoloavainta, poista kaksi alaosan runkoon (C) tappikannattimia (B) kiinnipitävät
kolokantaruuvit (A) (kuva 64) .
2 . Käännä pohjan tappikannatinta 180˚ .
3 . Asenna vaiheessa 1 irrotetut kaksi kolokantaruuvia takaisin 3/16 tuuman kuusiokoloavaimella .
4 . Tarkista yksikön toiminta ennen sen uudelleenkäyttöä .
Huomautus: Mikäli kiinnittävän pylvään (E) alakannattimen nuoli (D) osoittaa paarien päänpuoleisen pään suuntaan,
kiinnittävä pylväs on säädetty X-runkotyyppisille paareille . Mikäli nuoli osoittaa paarien jalkopään suuntaan,
kiinnityspylväs on säädetty H-runkotyyppisille paareille (kuva 64) .
Suomi
Takaisin sisällysluetteloon
10-62
Huoltotiedot
E
B
A

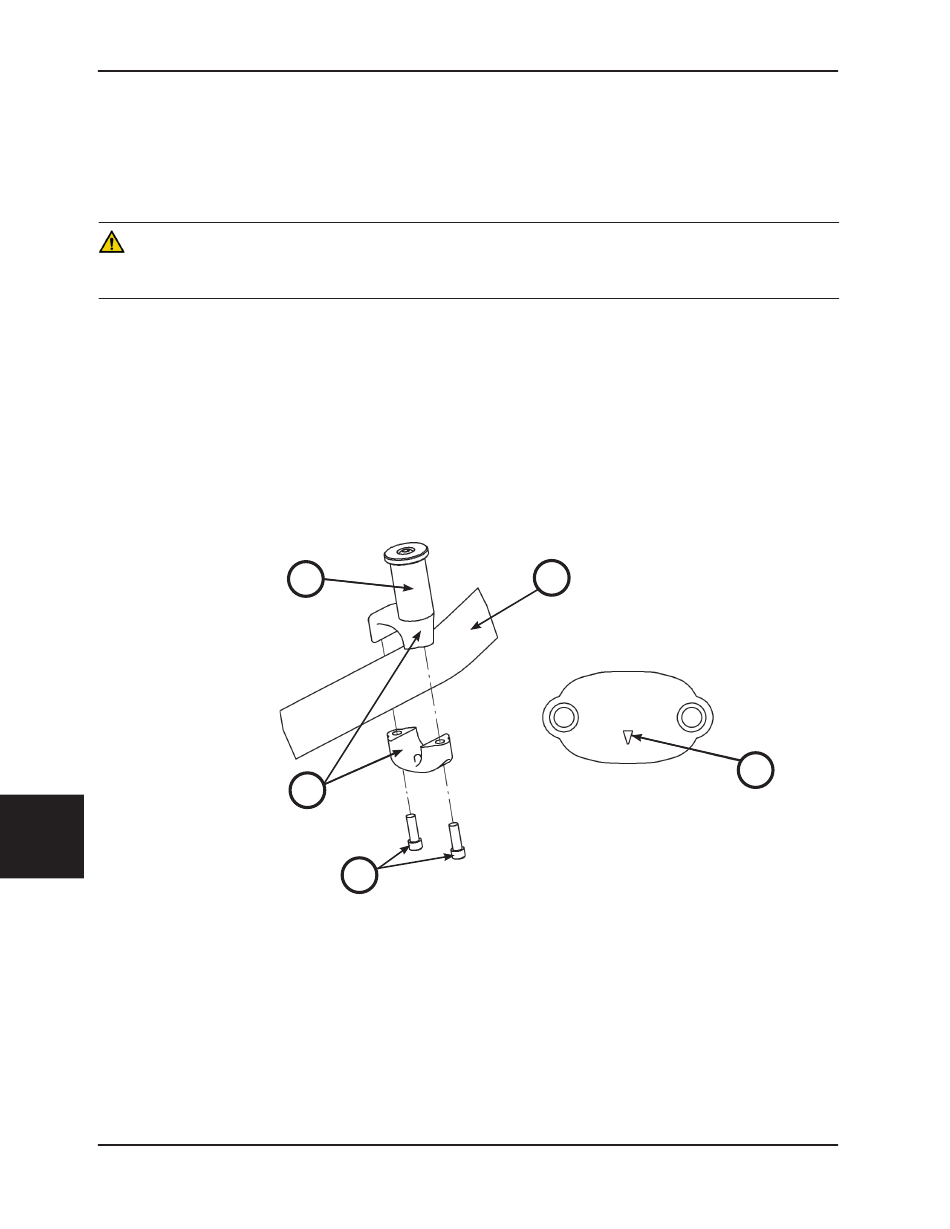

Kuva 64: Paarit kiinnittävä pylväs
6086-009-005 REV A
C
D
