Installation du dispositif d'ancrage du véhicule
Remarque : Ces instructions d'installation sont prévues pour des civières que vous n'utiliserez PAS avec Power-LOAD . Pour les
Modèles 6086 de civières, équipés de l'option Power-LOAD, se référer au manuel d'utilisation et d'entretien Power-LOAD pour
consulter les instructions d'installation .
Français
POSITIONNEMENT DU DISPOSITIF D'ANCRAGE EN LARGEUR
1 .
Retirer la civière du dispositif de fixation et la décharger du véhicule .
2 .
Lors du retrait de la civière, noter la position des roues de charge et de la barre de sécurité .
3 .
Marquer le centre de la barre de sécurité de la civière, sur le plancher du véhicule .
4 .
Vérifier que la position marquée dans l'étape 3 est bien celle où la barre de sécurité engage systématiquement le dispositif
d'ancrage lors du déchargement de la civière dans différentes positions (complètement à gauche ou complètement à droite),
quelle que soit la position de la civière .
•
Si la barre de sécurité de la civière n'engage pas le dispositif d'ancrage dans l'une de ces positions (à gauche, au centre
ou à droite), modifier le véhicule et non la civière ou le dispositif d'ancrage .
•
Si la barre de sécurité de la civière engage systématiquement le dispositif d'ancrage, installer le dispositif d'ancrage.
INSTALLATION DU DISPOSITIF D'ANCRAGE
1 .
Déterminer l'emplacement correct du dispositif d'ancrage en longueur et en largeur, de façon à ce que la barre de sécurité
de la civière engage systématiquement le dispositif d'ancrage .
2 .
Percer les trous pour les vis .
3 .
Fixer le dispositif d'ancrage au plancher du compartiment patient et vérifier qu'il engage systématiquement la barre de sécurité
de la civière indépendamment du déchargement de la civière du véhicule .
AVERTISSEMENT
•
Vérifier que le dispositif d'ancrage engage systématiquement la barre de sécurité de la civière indépendamment du
déchargement de la civière du véhicule ; sinon, la sécurité du patient ou de l'opérateur peut être mise en jeu et/ou la civière
peut être endommagée .
•
Laisser au moins 16 mm (5/8 pouces) de dégagement entre le pare-chocs du véhicule et la civière pour désengager la
barre de sécurité lors du déchargement de la civière de l'ambulance . Vérifier que les pieds de la civière se verrouillent en
position de chargement avant de désengager la barre de sécurité du dispositif d'ancrage . Si la hauteur de la civière n'est pas
correctement verrouillée en position, la sécurité du patient ou de l'opérateur peut être mise en jeu et/ou la civière peut être
endommagée .
Dispositif d'ancrage

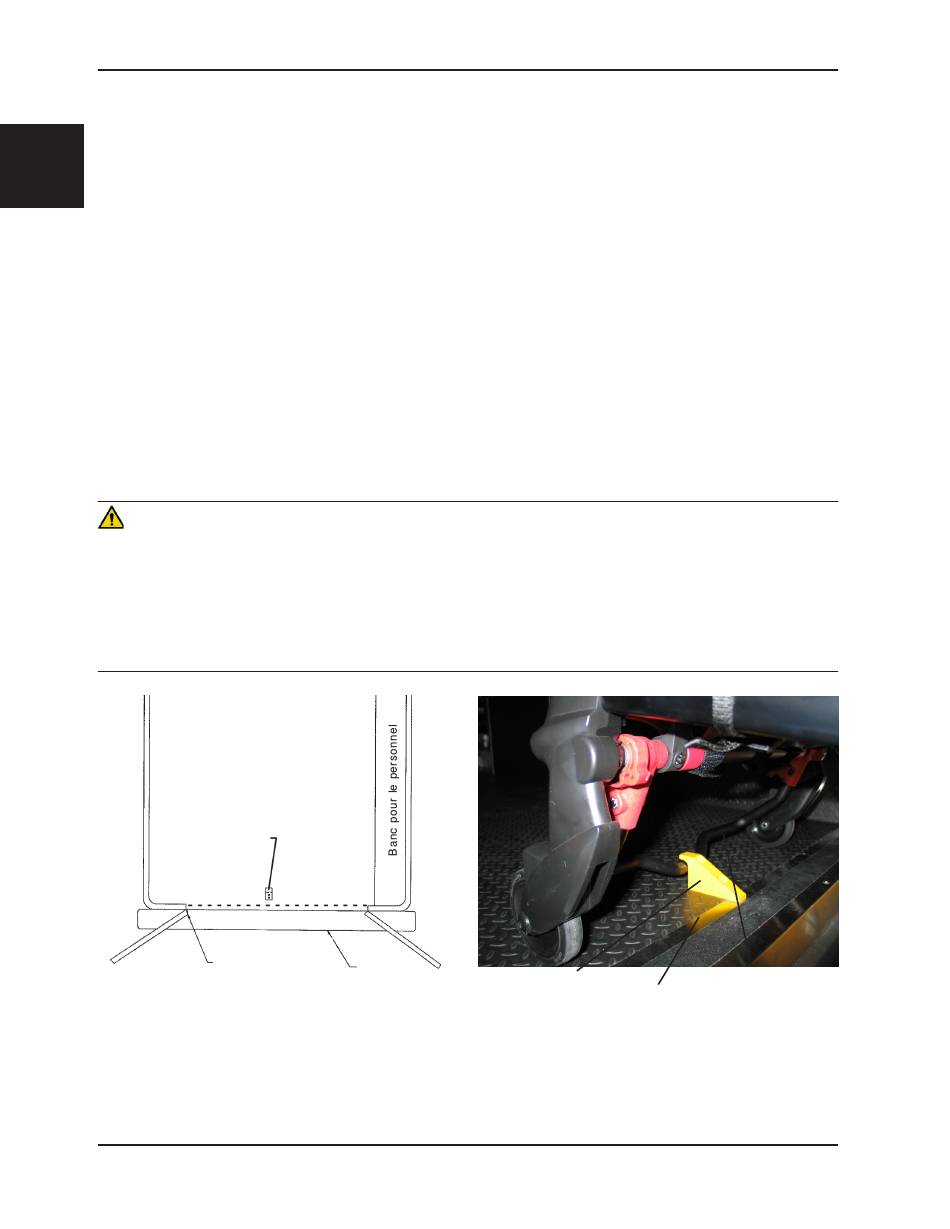

Figure 10 : Emplacement du dispositif d'ancrage
(Uniquement comme référence)
Retour à la table des matières
2-18
Vue de dessus
du véhicule
Cadre de la porte
Pare-chocs
Dispositif d'ancrage
Figure 11 : Barre de sécurité engageant le
dispositif d'ancrage
6086-009-005 REV A
Barre de sécurité
Bord du plancher
