82

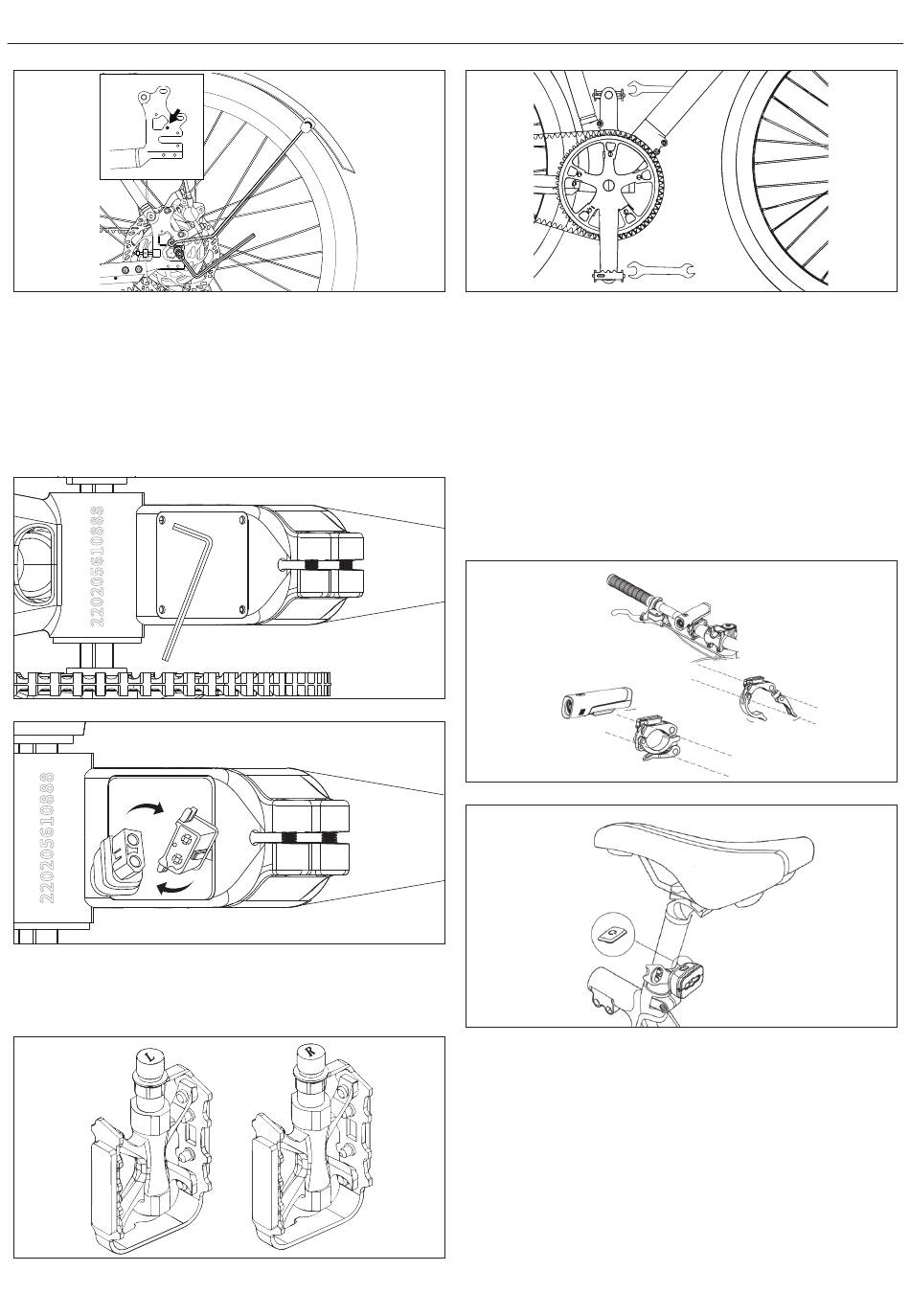

PASSAGGIO 7: Connetti il Cavo
Rivolta la tua bicicletta sottosopra.
a. Allenta le quattro viti sulla copertura accanto al supporto inferiore in
senso antiorario con una chiave Allen da 3 mm, poi rimuovi le viti e la
copertura, come mostrato in (Figura 5-1).
b. Collega il cavo tra la batteria e il controller, come mostrato in [Figura
7-2].
c. Rimetti il coperchio e riavvita le viti.
PASSAGGIO 8: Installa i pedali
a. Utilizzare la chiave da 15 mm per montare i pedali, come mostrato in
[Figura 8-1].
Figura 6-3
8
Figura 7-1
Figura 7-2
NOTE:
Controlla il tappo finale su entrambi i pedali per identificare il pedale sinistro
e il pedale destro.
Si prega di notare che il pedale destro si stringerà in senso orario, mentre il
pedale sinistro si stringerà in senso antiorario.
8-10扳手
13-15扳手
Assicurati che la coppia sia di 18 N·m.
17-19扳手
PASSAGGIO 9: Installa le luci, il riflettore, ecc.
8字过线卡
a. Monta la luce anteriore sul manubrio, come mostrato in [Figura 9-1].
b. Monta il fanale posteriore sul tubo della sella, come mostrato in [Figura
9-2].
c. Monta il riflettore anteriore e la campana sul manubrio, come mostrato
in [Figura 9-3].
L
R
Figura 8-1
Figura 9-1
Figura 9-2
