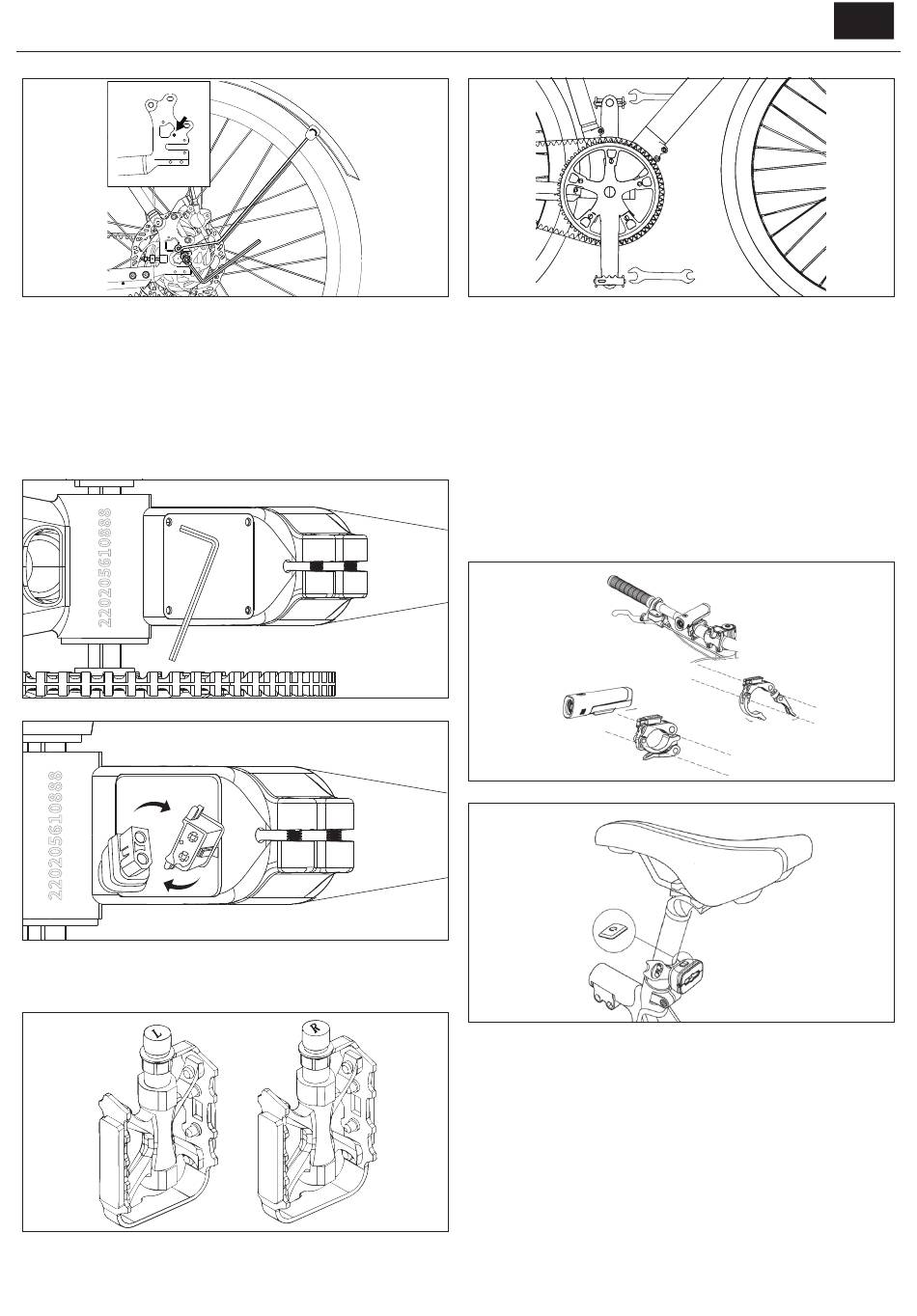

KROK 7: Pripojte kábel
Otočte svoj bicykel hore nohami.
a. Uvoľnite štyri skrutky na kryte vedľa spodného držiaka proti smeru
hodinových ručičiek pomocou imbusového kľúča o veľkosti 3 mm,
potom odstráňte skrutky a kryt, ako je zobrazené na [Obrázku 7-1].
b. Pripojte kábel medzi batériou a ovládačom, ako je zobrazené na
[Obrázku 7-2].
c. Nasaďte späť kryt a znovu dotiahnite skrutky.
KROK 8: Inštalácia pedálov
a. Použite 15 mm kľúč na montáž pedálov, ako je ukázané v [Obrázku 8-1].
Obrázok 6-3
8
Obrázok 7-1
Obrázok 7-2
POZNÁMKY:
Skontrolujte koncový kryt na obidvoch pedáloch, aby ste identifikovali ľavý a
pravý pedál.
Upozorňujeme, že pravý pedál sa utiahne smerom hodinových ručičiek, zatiaľ
čo ľavý pedál sa utiahne proti smeru hodinových ručičiek.
8-10扳手
13-15扳手
Uistite sa, že krútiaci moment je 18 N·m.
17-19扳手
KROK 9: Nainštalujte svetlá, odrazovú dosku atď.
8字过线卡
a. Namontujte predné svetlo na riadidlá, ako je ukázané na [Obrázku 9-1].
b. Namontujte zadné svetlo na sedlovú trubku, ako je ukázané na
[Obrázku 9-2].
c. Namontujte predný odrazový prvok a zvoncek na riadidlá, ako je
ukázané na [Obrázku 9-3].
L
R
Obrázok 8-1
Obrázok 9-1
Obrázok 9-2
SK
