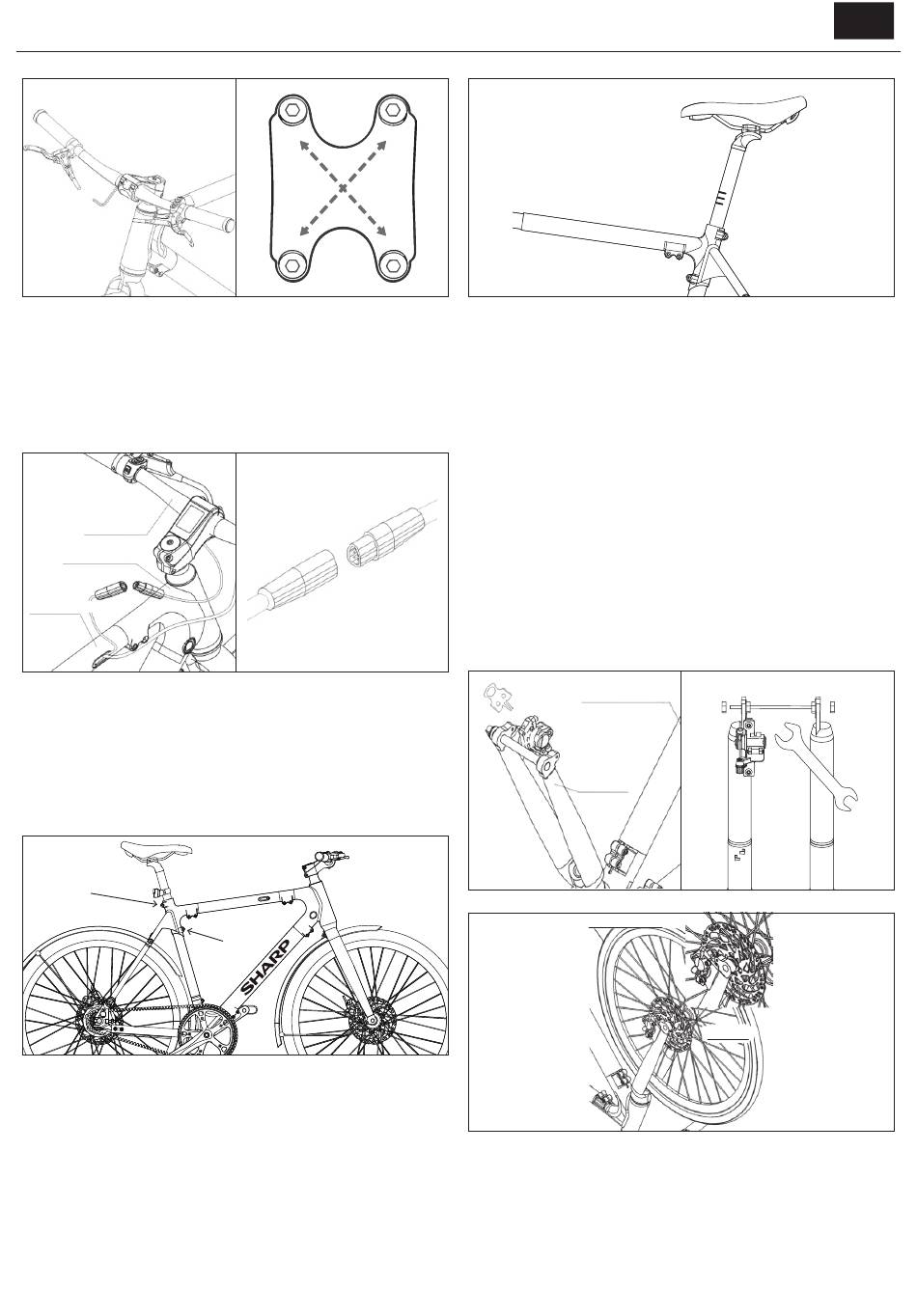

OPMERKING: Zorg ervoor dat het koppel van
bouten ABCD ongeveer 6-8 N·m is.
STAP 2: Kabelbeheer
a. Sluit de kabel van de displaysensor aan, zoals getoond in [Figuur 2-1]
en [Figuur 2-2].
b. Voeg kabelklemmen toe om de kabels te beheren.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Figuur 2-1
STAP 3: Installeer het zadel
a. Maak de bouten [F] en [J] los in tegen de klok in met een 5 mm
inbussleutel, plaats de zadelpen in het frame, zoals getoond in [Figuur
3-1].
b. Pas de zadelhoogte aan naar uw juiste hoogte. Overschrijd de
maximale hoogtelimiet van het zadel niet, zoals getoond in [Figuur
3-2]. Draai vervolgens de bouten [F] en [J] aan.
F
A
D
Figuur 1-5
Figuur 2-2
J
Figuur 3-1
C
B
OPMERKING: Zorg ervoor dat het koppel van
bouten [F] en [J] ongeveer 20 N·m is
STAP 4: Installeer het voorwiel
Je moet de e-bike ondersteboven draaien voordat je het voorwiel
installeert.
a. Trek de plastic chip van de remklauw af, zoals getoond in [Figuur 4-1].
b. Gebruik een 15 mm steeksleutel om schroeven los te draaien
en in volgorde, zoals getoond in [Figuur 4-2], en verwijder de
voorvorkbeschermer.
c. Plaats het voorwiel in de voorvork, zorg ervoor dat je de schijf
zorgvuldig tussen de remklauwen plaatst, zoals getoond in [Figuur 4-3].
d. Steek de snelontgrendelingshendel zo ver mogelijk in vanaf de
schijfkant. Het kan nodig zijn om het voorwiel iets aan te passen zodat
de snelontgrendelingshendel soepel kan passeren. Draai het met de
klok mee in tot het strak aanvoelt, zoals getoond in [Figuur 4-4].
e. Vergrendel de hendel voor het snel legen, zoals getoond in [Figuur 4-5].
Het is veel beter om de hendel voor het snel legen naar boven gericht
te houden, in lijn met de vorkarm.
2 (down-tube)
12 (fork)
Figuur 4-1
16 (Front wheel)
Figuur 3-2
Figuur 4-2
12 (Fork)
Figuur 4-3
NL
