BEMÆRK: Sørg for, at momentet for bolte ABCD er omkring 6-8 N·m.

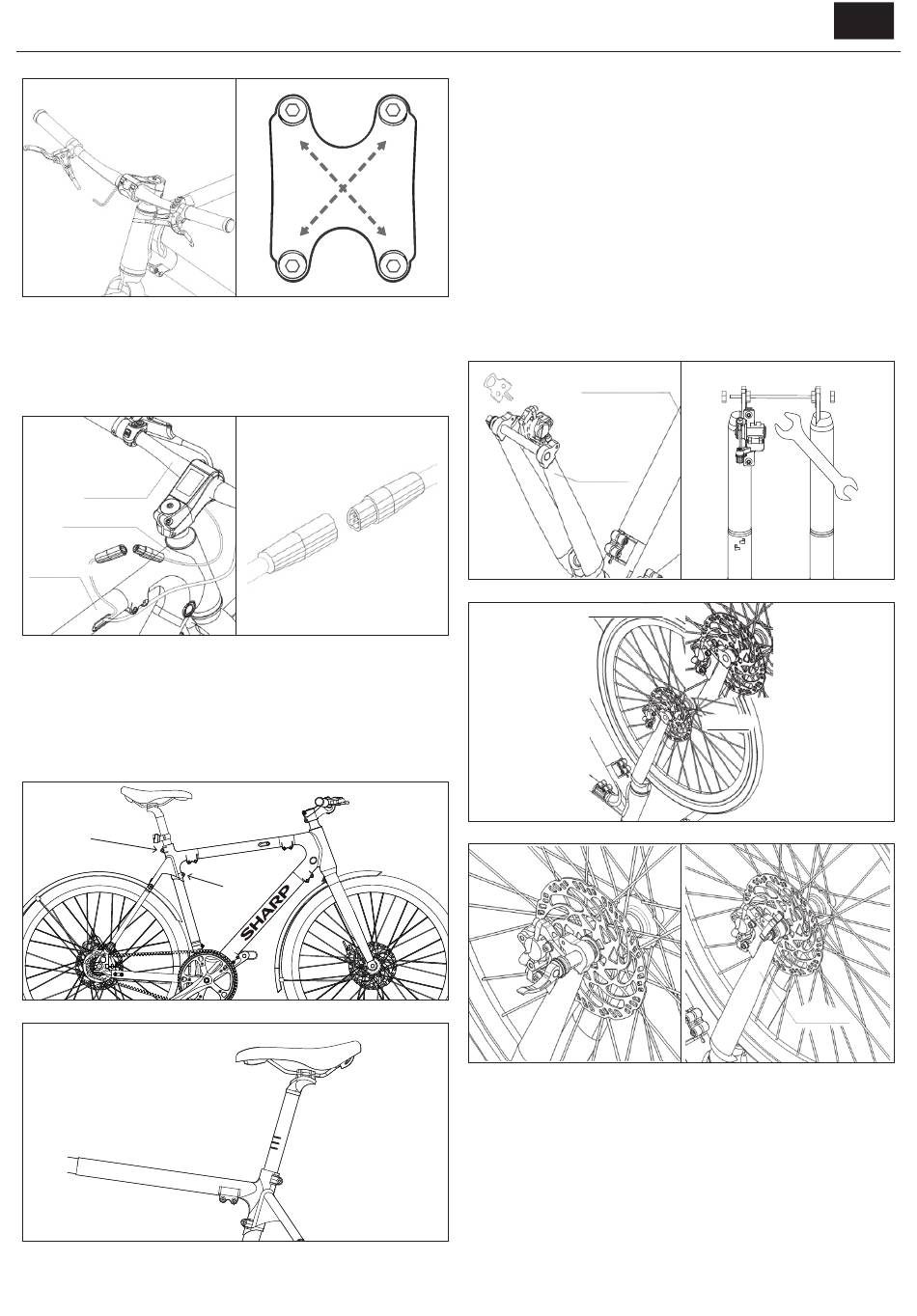

TRIN 2: Kabelstyring
a. Forbind display sensor kablet, som vist i [Figur 2-1] og [Figur 2-2].
b. Tilføj kabelsnaps for at styre kablerne.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Figure 2-1
TRIN 3: Installer sædet
a. Løsn bolterne [F] og [J] i en mod urets retning med en 5 mm
unbrakonøgle, indsæt sadelpinden i rammen, som vist i [Figur 3-1].
b. Juster sadelhøjden til din passende højde. Overskrid ikke den
maksimale højdegrænse for sadlen, som vist i [Figur 3-2]. Stram derefter
bolte [F] og [J].
F
A
D
Figure 1-5
Figure 2-2
J
Figure 3-1
Figure 3-2
BEMÆRK: Sørg for, at momentet for bolte [F] og [J] er omkring 20 N·m
C
TRIN 4: Installer forhjulet
Du skal vende e-cyklen på hovedet, før du installerer forhjulet.
a. Træk plastikchippen af bremsekaliperen, som vist i [Figur 4-1].
b. Brug en 15 mm åben ende nøgle til at løsne skruerne og i rækkefølge,
som vist i [Figur 4-2], og fjern forgaflens beskytter.
c. Placer forhjulet i forgaflen, og sørg for omhyggeligt at indsætte skiven
mellem bremsekaliperne, som vist i [Figur 4-3].
d. Indsæt den hurtige frigørelseshåndtag fra skivens side så langt
du kan. Du skal muligvis justere forhjulet en smule, så det hurtige
B
frigørelseshåndtag kan passere glat. Skru det med uret ind, indtil det
føles stramt, som vist i [Figur 4-4].
e. Lås det hurtige frigør håndtag, som vist i [Figur 4-5]. Det er meget
bedre at placere det hurtige frigør håndtag pegende opad i linje med
gaffelarmen.
2 (down-tube)
12 (fork)
Figure 4-1
16 (Front wheel)
Figure 4-4
NOTER:
Hvis der ikke er nogen spænding, når du låser frigør håndtaget, skal du
stramme det mere.
Dette trin er meget vigtigt og relateret til køresikkerhed. Hvis du ikke kan
fuldføre installationen som krævet, bedes du søge hjælp fra en professionel.
TRIN 5: Installer forskærmen
a. Brug en 10 mm åben skruenøgle til at løsne skærmens boltemøtrik på
indersiden af forgaflens bro, og fjern derefter bolten og møtrikken.
b. Efter at have justeret skærmen med skruehullet, stram
Figure 4-2
12 (Fork)
Figure 4-3
12 (Fork)
Figure 4-5
DK
