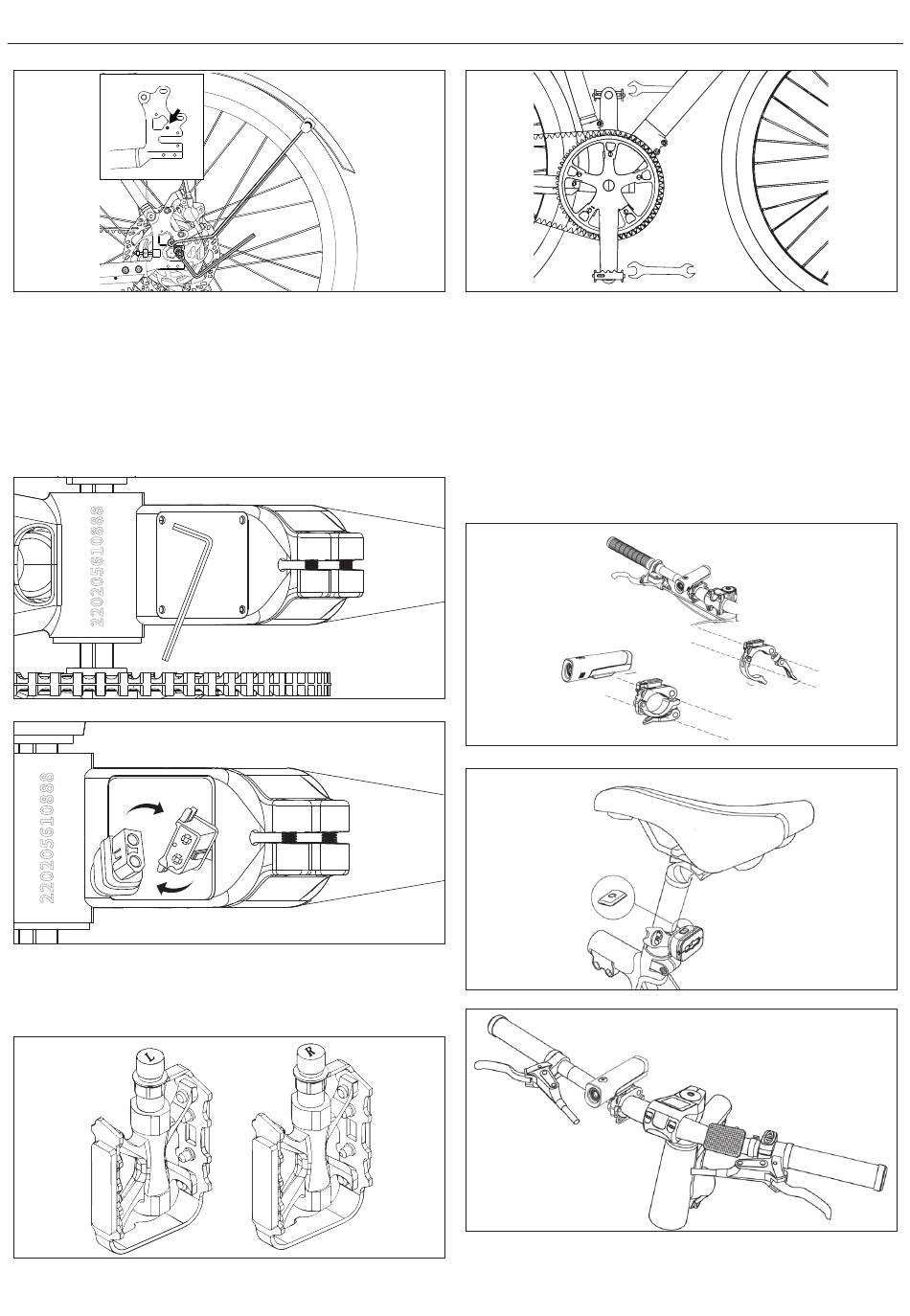

SOLIS 7: Pieslēdziet kabeli
Apgrieziet savu velosipēdu otrādi.
a. Atvienojiet četrus vītņus uz vāka blakus apakšējai iekavai pret
pulksteņrādītāja kustību ar 3 mm Allen atslēgu, pēc tam noņemiet
vītņus un vāku, kā parādīts (Attēlā 5-1).
b. Savienojiet kabeli starp akumulatoru un kontrolieri, kā parādīts [attēlā
7-2].
c. Aizvietojiet vāku un atkal cieši pievienojiet skrūves.
SOLIS 8: Uzstādiet pedāļus
a. Izmantojiet 15 mm atslēgu, lai uzstādītu pedāļus, kā parādīts [attēlā
8-1].
Attēlā 6-3
8
Attēlā 7-1
Attēlā 7-2
PIEZĪMES:
Pārbaudiet abu pedāļu gala vāciņus, lai identificētu kreiso un labo pedāli.
Lūdzu, ņemiet vērā, ka labais pedālis tiks pievilktas pulksteņrādītāja kustības
virzienā, savukārt kreisais pedālis - pret pulksteņrādītāja kustības virzienu.
Pārliecinieties, ka moments ir 18 N·m.
8-10扳手
13-15扳手
SOLIS 9: Uzstādiet gaismas, atstarotāju utt.
17-19扳手
8字过线卡
a. Uzstādiet priekšējo gaismu uz stūres, kā parādīts [9.1 attēlā].
b. Uzstādiet aizmugures gaismu uz sēdekļa caurules, kā parādīts [Attēlā
9-2].
c. Uzstādiet priekšējo atstarotāju un zvanu uz stūres, kā parādīts [3. attēlā].
L
R
Attēlā 8-1
Attēlā 9-1
Attēlā 9-2
Attēlā 9-3
