330

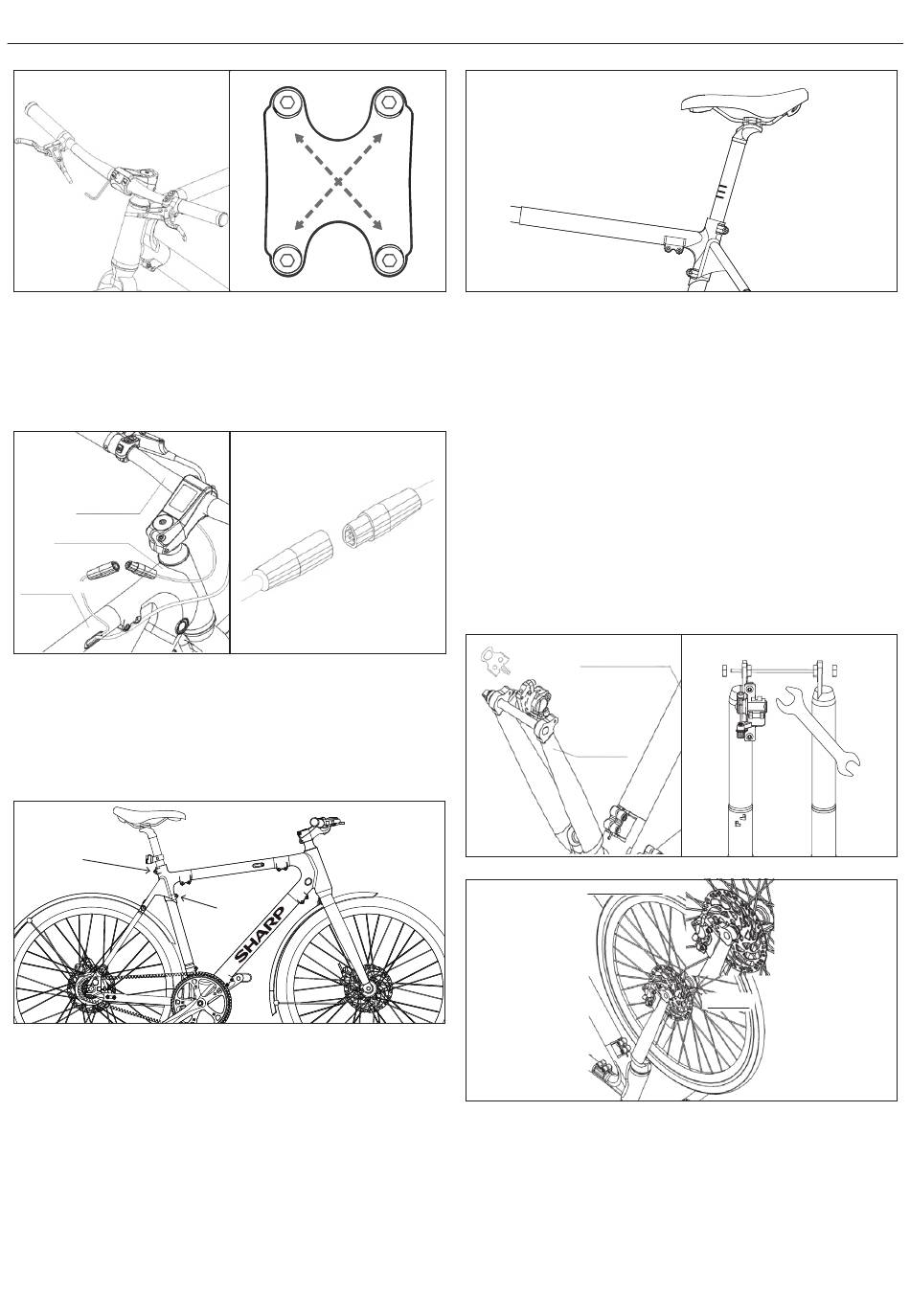

PIEZĪME: Pārliecinieties, ka bultu ABCD moments ir aptuveni 6-8 N·m.
SOLIS 2: Kabeļu vadība
a. Savienojiet displeja sensora kabeli, kā parādīts [attēlā 2-1] un [attēlā
2-2].
b. Pievienojiet kabeļu sprādzes, lai sakārtotu kabeļus.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Attēlā 2-1
SOLIS 3: Uzstādiet sēdekli
a. Atvienojiet skrūves [F] un [J] pretēji pulksteņa rādītāja virzienam ar 5
mm Allen atslēgu, ievietojiet sēdekļa stieni rāmī, kā parādīts [3.1. attēlā].
b. Pielāgojiet sēdekļa augstumu savam piemērotajam augstumam.
Nepārsniedziet sēdekļa maksimālo augstuma limitu, kā parādīts [3.2.
attēlā]. Pēc tam pievelciet skrūves [F] un [J].
F
A
D
Attēlā 1-5
Attēlā 2-2
J
Attēlā 3-1
C
B
PIEZĪME: Pārliecinieties, ka bultu [F] un [J] moments ir aptuveni 20 N·m
SOLIS 4: Uzstādiet priekšējo riteni
Jums ir jāapgriež e-velosipēds otrādi, pirms uzstāda priekšējo riteni.
a. Noņemiet plastmasas čipu no bremžu etiķetes, kā parādīts [4.1. attēlā].
b. Izmantojiet 15 mm atvērtu atslēgu, lai atvieglinātu skrūves secībā, kā
parādīts [attēlā 4-2], un noņemtu priekšējo vilces aizsargu.
c. Ievietojiet priekšējo riteni priekšējā vidū, rūpīgi ievietojot disku starp
bremžu kaliperiem, kā parādīts [4.3 attēlā].
d. Ievietojiet ātro atbrīvošanas sviru no diska puses tik tālu, cik vien
iespējams. Jums var nākties nedaudz pielāgot priekšējo riteni,
lai ātrā atbrīvošanas svira varētu gludi iet garām. Pieskrūvējiet to
pulksteņrādītāja kustības virzienā, līdz tas jūtas cieši, kā parādīts [4.
attēls].
e. Noslēdziet ātrās atbrīvošanas sviru, kā parādīts [Attēlā 4-5]. Ir daudz
labāk novietot ātrās atbrīvošanas sviru uz augšu, līdzinoties piekares
rokai.
2 (down-tube)
12 (fork)
Figure 4-1
16 (Front wheel)
Attēlā 3-2
Figure 4-2
12 (Fork)
Attēlā 4-3
