Figura 4-4
NOTE:
Se non si avverte tensione quando si blocca la leva di rilascio rapido, sarà
necessario stringerla di più.
Questo passaggio è molto importante ed è legato alla sicurezza della guida. Se
non riesci a completare l'installazione come richiesto, si prega di cercare l'aiuto
di un professionista.
PASSAGGIO 5: Installa il parafango anteriore
a. Utilizza una chiave a forchetta da 10 mm per allentare il dado del
bullone del parafango sul lato interno del ponte della forcella anteriore,
e poi rimuovi il bullone e il dado.
b. Dopo aver allineato il parafango con il foro della vite, riavvita le viti di
montaggio per fissarlo sulla forcella anteriore, come mostrato in [Figura
5-1].
c. Dopo aver confermato che il parafango anteriore è allineato con il foro
della vite, utilizza una chiave Allen da 5 mm per spingere il bullone e
una chiave a bocca aperta da 10 mm per riavvitare il dado dall'altra
parte. Non dimenticare le rondelle.
d. Dopo aver fissato la staffa superiore, utilizza una chiave Allen da
4 mm per rimuovere le 2 viti nella parte inferiore della forcella
anteriore. Quindi, allinea le gambe del parafango anteriore con i fori
di installazione nella parte inferiore della forcella anteriore, come
mostrato in [Figura 5-2] e [5-3], e poi riavvita le viti a circa 3-5 N·m.
12 (Fork)
Figura 4-5

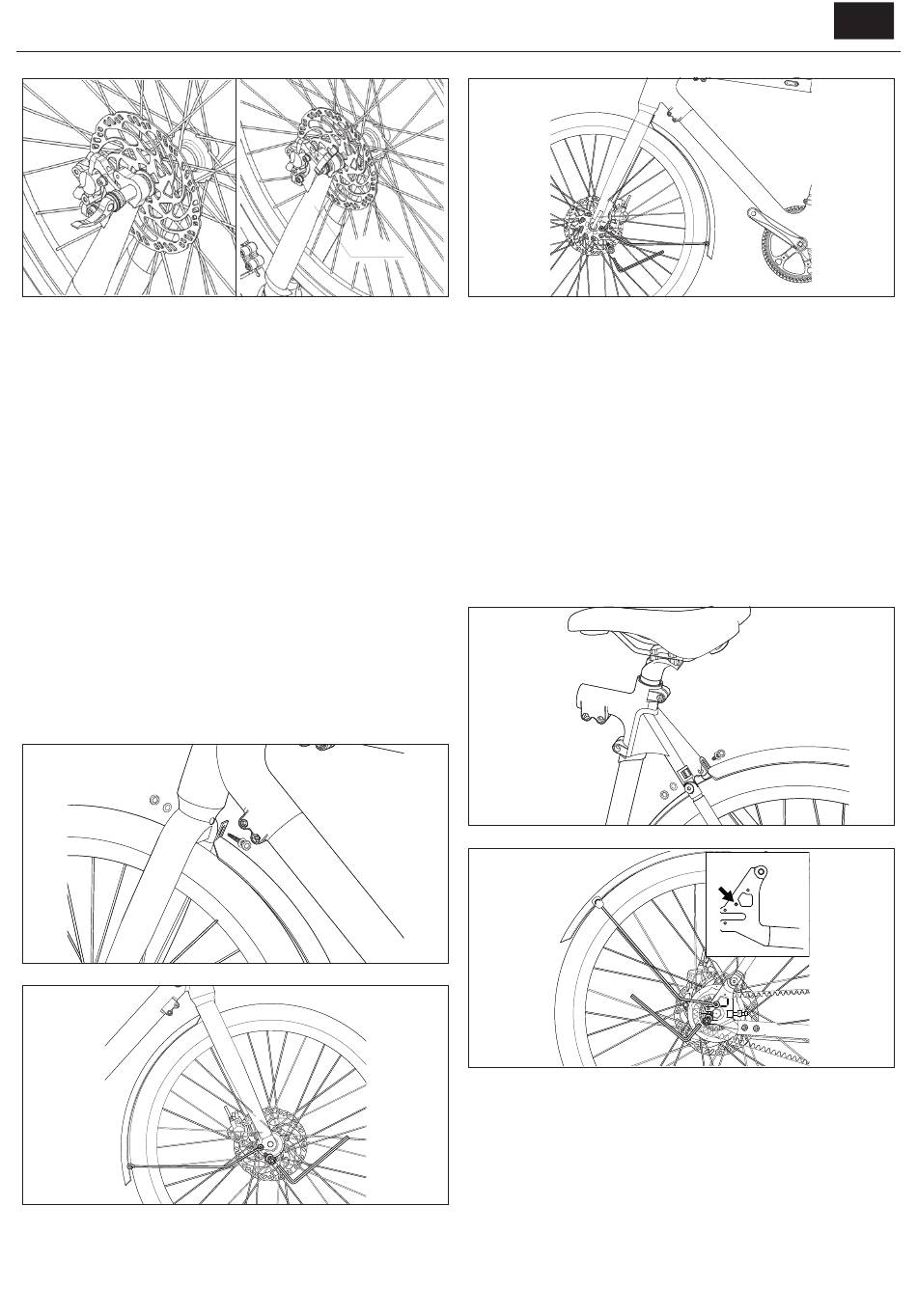

Figura 5-1
Figura 5-2
PASSAGGIO 6: Installa il parafango posteriore
a. Utilizza una chiave a forchetta da 10 mm per allentare il dado del
bullone del parafango sul giunto del tubo del sellino, e poi rimuovi il
bullone e il dado.
b. Dopo aver allineato il parafango con il foro della vite, riavvita le viti
di montaggio per fissarlo sulla giunzione del tubo del sellino, come
mostrato in [Figura 6-1].
c. Dopo aver confermato che il parafango anteriore è allineato con il foro
della vite, utilizza una chiave Allen da 5 mm per spingere il bullone e
una chiave a bocca aperta da 10 mm per riavvitare il dado sull'altro lato
con una coppia di serraggio di 4-6 N·m. Non dimenticare le distanziali.
d. Dopo aver fissato la staffa superiore, utilizza una chiave Allen da 4 mm
per rimuovere le 2 viti al perno passante. Quindi, allinea le gambe del
parafango con i fori di installazione, come mostrato in [Figura 6-2] e
[6-3], e poi riavvita le viti.
Figura 5-3
Figura 6-1
Figura 6-2
