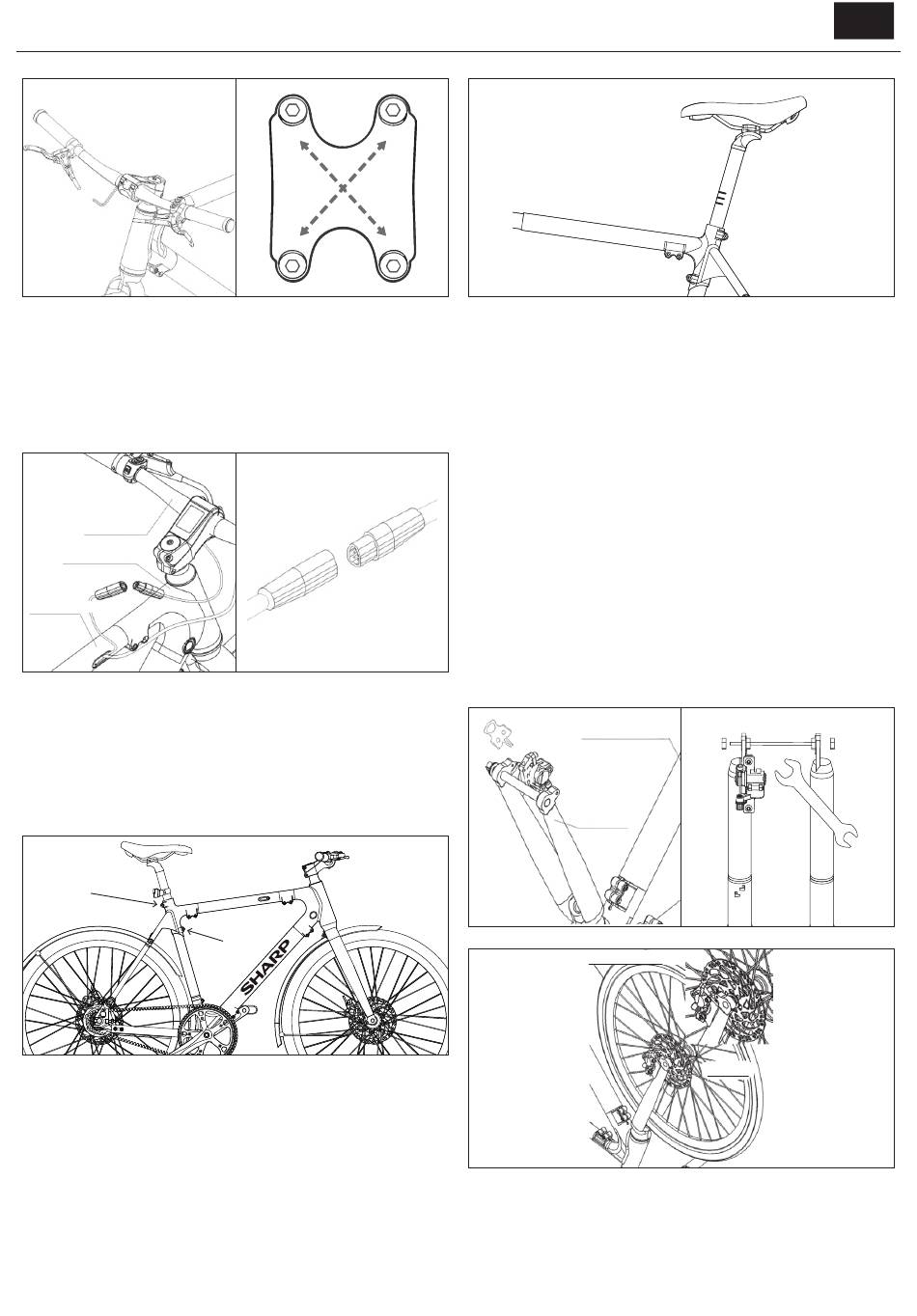

Sharp BK-RS08EB Manual Del Usuario página 57

NOTE : Assurez-vous que le couple de serrage des
boulons ABCD est d'environ 6-8 N·m.
ÉTAPE 2 : Gestion du câble
a. Branchez le câble du capteur d'affichage, comme indiqué dans [Figure
2-1] et [Figure 2-2].
b. Ajoutez des attaches de câble pour gérer les câbles.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Figure 2-1
ÉTAPE 3 : Installer La selle
a. Desserrez les boulons [F] et [J] dans le sens antihoraire avec une clé
Allen de 5 mm, insérez la tige de selle dans le cadre, comme indiqué
dans [Figure 3-1].
b. Ajustez la hauteur de la selle à votre taille appropriée. Ne dépassez pas
la limite de hauteur maximale de la selle, comme indiqué dans [Figure
3-2]. Ensuite, serrez les boulons [F] et [J].
F
A
D
Figure 1-5
Figure 2-2
J
Figure 3-1
C
B
NOTE : Assurez-vous que le couple de serrage des
boulons [F] et [J] est d'environ 20 N·m
ÉTAPE 4 : Installez la roue avant
Vous devez retourner le vélo électrique avant d'installer la roue avant.
a. Retirez la puce en plastique du étrier de frein, comme indiqué dans
[Figure 4-1].
b. Utilisez une clé à fourche de 15 mm pour desserrer les vis en séquence,
comme indiqué dans la [Figure 4-2], et retirez le protecteur de fourche
avant.
c. Placez la roue avant dans la fourche avant, en veillant à insérer
soigneusement le disque entre les étriers de frein, comme indiqué dans
[Figure 4-3].
d. Insérez le levier de dégagement rapide du côté du disque aussi loin que
vous le pouvez. Vous devrez peut-être légèrement ajuster la roue avant
pour que le levier de dégagement rapide puisse passer en douceur.
Vissez-le dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit
serré, comme le montre la [Figure 4-4].
e. Verrouillez le levier de déverrouillage rapide, comme indiqué sur la
[Figure 4-5]. Il est onduit é de placer le levier de déverrouillage rapide
vers le haut, aligné avec le bras de fourche.
2 (down-tube)
12 (fork)
Figure 4-1
16 (Front wheel)
Figure 3-2
Figure 4-2
12 (Fork)
Figure 4-3
FR
